Стенд для испытания изделий на вибрацию при воздействии условий внешней среды

Стенд для испытания изделий на вибрацию при воздействии условий внешней среды

Иллюстрации

Показать все

Реферат



Изобретение относится к испытаниям изделий на вибрацию при воздействии условий внешней среды. Цель изобретения - упрощение конструкции стенда и расширение эксплуатационны „ возможностей. Стенд содержит вибровозбудитель, установленную на его столе термобарокамеру, выполненную в форме куба, оснащенную теплоизоляцией. Элементы для создания температурного режима в термобарокамере расположены во всех гранях куба, кроме одной, выполненной в виде герметичной крышки. На внутренних стенках термобарокамеры выполнены посадочные места для установки приспособления с испытуемым изделием На трех смежных наружных гранях термобарокамеры выполнены места крепления к столу вибровозбудителя , что позволяет проводить поочередно испытания в трех взаимно перпендикулярных положениях без разгерметизации термобарокамеры. 1 ил. Ё

COK)3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕ1ЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

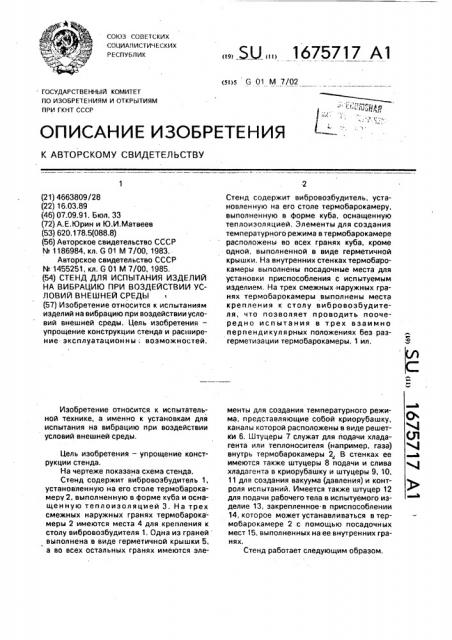

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4663809/28 (22) 16,03.89 (46) 07.09.91. Бюл. ЗЗ (72) А.Е.Юрин и Ю.И.Матвеев (53) 620.178.5(088.8) (56) Авторское свидетельство СССР

¹ 1186984, кл. G 01 М 7/00, 1983.

Авторское свидетельство СССР № 1455251, кл, G 01 M 7/00. 1985. (54) СТЕНД ДЛЯ ИСПЫТАНИЯ ИЗДЕЛИЙ

НА ВИБРАЦИЮ ПРИ ВОЗДЕЙСТВИИ УСЛОВИЙ ВНЕШНЕЙ СРЕДЫ (57) Изобретение относится к испытаниям иэделий на вибрацию при воздействии условий внешней среды. Цель изобретения— упрощение конструкции стенда и расширение эксплуатационны; возможностей.

Изобретение относится к испытательной технике, а именно к установкам для испытания на вибрацию при воздействии условий внешней среды.

Цель изобретения — упрощение конструкции стенда.

На чертеже показана схема стенда.

Стенд содержит вибровозбудитель 1, установленную на его столе термобарокамеру 2, выполненную в форме куба и оснащенную теплоизоляцией 3. На трех смежных наружных гранях термобарокамеры 2 имеются места 4 для крепления к столу вибровоэбудителя 1. Одна из граней выполнена в виде герметичной крышки 5, а во всех остальных гранях имеются эле„„5U „„1675717 Al

Стенд содержит вибровозбудитель, установленную на его столе термобарокамеру, выполненную в форме куба, оснащенную теплоиэоляцией. Элементы для создания температурного режима в термобарокамере расположены во всех гранях куба, кроме одной, выполненной в виде герметичной крышки. На внутренних стенках термобарокамеры выполнены посадочные места для установки приспособления с испытуемым изделием. На трех смежных наружных гранях термобарокамеры выполнены места крепления к столу вибровозбудителя, что позволяет проводить поочередно испытания в трех взаимно перпендикулярных положениях беэ разгерметизации термобарокамеры. 1 ил, менты для создания температурного режима, представляющие собой криорубашку, каналы которой расположены в виде решетки 6. Штуцеры 7 служат для подачи хладагента или теплоносителя (например, газа) внутрь термобарокамеры 2, В стенках ее имеются также штуцеры 8 подачи и слива хладагента в криорубашку и штуцеры 9, 10, 11 для создания вакуума (давления) и контроля испытаний. Имеется также штуцер 12 для подачи рабочего тела в испытуемого изделие 13, закрепленное в приспособлении

14, которое может устанавливаться в термобарокамере 2 с помощью посадочных мест 15, выполненных на ее внутренних гранях.

Стенд работает следующим образом.

3 167571

Изделие 13, закрепленное на приспособлении 14 устанавливают в термобарокамеру 2 и подсоединяют с внутренней стороны термобарокамеры 2 к штуцерам 12, Термокамеру 2 закрывают герметичной 5 крышкой 5, вводят в термобарокамеру 2 контрольную аппаратуру и подсоединяют к соответствующим источникам и приборам штуцеры 7 — 12, обеспечивающие и контролирующие параметры испытаний, Монтиру- 10 ют теплоизоляцию 3 и устанавливают термобарокамеру 2 на стол вибровозбудителя 1. Задают параметры внешней среды в термобарокамере 2, включают вибровозбудитель 1 и проводят однокомпонентные 15 виброиспытания. ) ля переориентации иэделия 13 термсбарокамеру 2, не разгерметизируя, снимают со стола вибровозбудителя 1, переворачивают в требуемое положение и закрепляют на столе вибровоз- 2g будителя, Таким >ке образом проводят испытания и для третьего положения изделия.

Упрощение конструкции обеспечивается отсутствием сложных приспособлений для переориентации изделия, требующих спе- 25 циального герметичного ввода в термобарокамеру.

Формула изобретения

Стенд для испытания иэделий на вибрацию при воздействии условий внешней среды, содержащий вибровозбудитель, установленную над ним термобарокамеру, приспособление для закрепления испытуемых изделий, установленное с возможностью переориентации и фиксации в трех взаимно перпендикулярных положениях без разгерметизации термобарокамеры, о тличающийся тем,что,сцелью упрощения конструкции стенда„термобарокамера установлена на столе вибровозбудителя и выполнена в форме куба, на трех смежных наружных гранях которого имеются места крепления к столу вибровозбудителя, элементы для создания температурного режима в термобарокамере размещены во всех гранях куба, кроме одной, выполненной в виде герметичной крышки, а на внутренних стенках куба выполнены посадочные места для установки приспособления.

1б75717

7f

Составитель M.Äèàíîâ

Редактор Г,Наджарян Техред М.Моргентал Корректор Н.Король

Заказ 2995 Тираж 337 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4!5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
