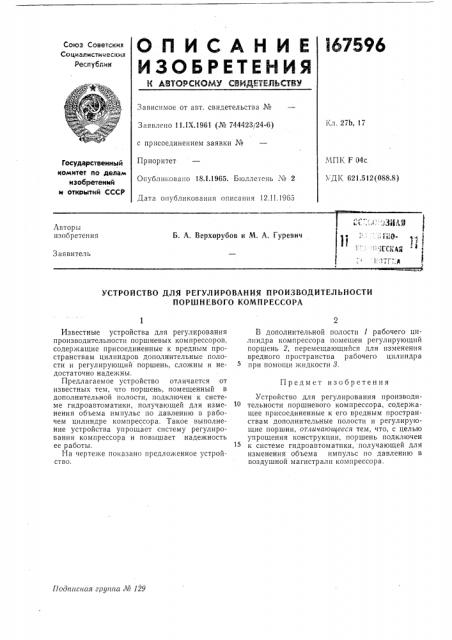

Патент ссср 167596

Патент ссср 167596

Иллюстрации

Показать все

Реферат



Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

1,л. 27b, 17

Заявлено 11.1Х.1961 (¹ 744423/24-6) с присоединением заявки №

Приоритет

МПК Г 04с

УДК 621.512(088.8) Государственный комитет по делам изобретений и открытий СССР

Опубликовано 18.1.1965. Бюллетепь ¹ 2

Дата опубликования описания 12.11.1965

Авторы изобретения

Б. А. Верхорубов и М.

Заявитель

УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ ПРОИЗВОДИТЕЛЬНОСТИ

ПОРШНЕВОГО КОМПРЕССОРА

Предмет изобретения

Подпггсная грутга № 129

Известные устройства для регулирования производительности поршневых компрессоров. содержащие присоединенные к вредным пространствам цилиндров дополнительные полости и регулирующий поршень, сложны и недостаточно надежны.

Предлагаемое устройство отличается от известных тем, что поршень, помещенный в дополнительной полости, подключен к системе гидроавтоматики, получающей для изменения объема импульс по давлению в рабочем цилиндре компрессора. Такое выполнение устройства упрощает систему регулирования компрессора и повышает надежность ее работы.

На чертеже показано предложенное устройство.

В дополнительной полости 1 рабочего цилиндра компрессора помещен регулирующий поршень 2, перемещающийся для изменения вредного пространства рабочего цилиндра при помощи жидкости 3.

Устройство для регулирования производительности поршневого компрессора, содержащее присоединенные к его вредным пространствам дополнительные полости и регулирующие поршни, отличающееся тем, что, с целью упрощения конструкции, поршень подключен к системе гидроавтоматики, получающей для изменения объема импульс по давлению в воздушной магистрали компрессора.

167596

Составитель А, Вровков

Редактор А. И. Байнова Техред А. А. Камышникова Корректор О. И, Попова

Заказ 3817/11 Тираж 700 Формат бум. 60)690 /з Объем 0,07 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
