Регулируемый преобразователь переменного напряжения в переменное

Регулируемый преобразователь переменного напряжения в переменное

Иллюстрации

Показать все

Реферат



Изобретение относится к области электротехники . Цель изобретения - повышение надежности. Изменение напряжения на нагрузке 4 осуществляют изменением величины сопротивления выхода регулирующего органа, включенного последовательно в силовую цепь. За счет выполнения регулируемого сопротивления в виде дросселя 6, обмотка которого коммутируется ключами 7 и 8 с переменной частотой, достигается поставленная цепь. 1 ил.

союз советских

СОЦИМИСтИЧЕСКИХ

РЕСПУБЛИК (я)э Н 02 М 5/257

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР и с

1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ. : фД

1c к(j,. g (Ь 4

0с

С)

Од

1 (21) 4701238/07 (22) 18.04.89 (46) 07.09.91. Бюл. hh 33 (75) А.С.Козлов и Б.E.Ìàòâååâ (53) 621.314.2 (088.8) (56) Патент ФРГМ 2049178, кл. Н 02 P 13/30, 1973.. (54) РЕГУЛИРУЕМЫЙ ПРЕОБРАЗОВАТЕЛЬ

ПЕРЕМЕННОГО НАПРЯЖЕНИЯ В ПЕРЕМЕННОЕ

Я2 1676036 А1 (57) Изобретение относится к области электротехники. Цель изобретения — повышение надежности. Изменение напряжения на нагрузке 4 осуществляют изменением величи-. ны сопротивления выхода регулирующего органа, включенного последовательно в силовую цепь. 3а счет выполнения регулируемого сопротивления в виде дросселя 6, обмотка которого коммутируется ключами 7 и 8 с переменной частотой, достигается поставленная цепь. 1 ил.

1676036

Составитель И.Головинова

Техред M.Mîðãåíòàë Корректор O.Кундрик, Редактор И,Шулла

Заказ 3011 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патвнт". г. Ужгород, ул.Гагарина, 101

Изобретение относится к электротехнике.

Цель изобретения — повышение надежности.

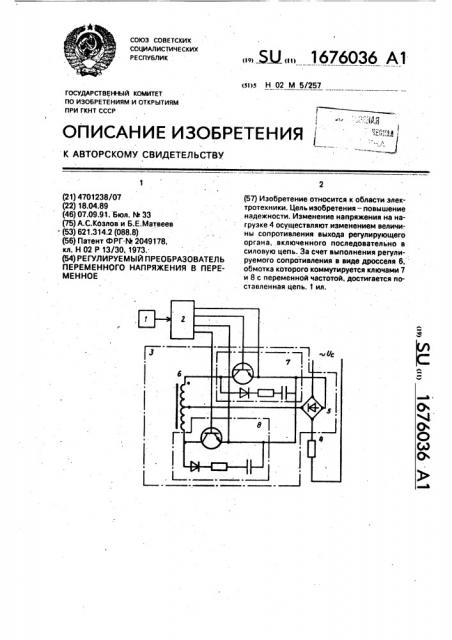

На чертеже представлена принципиальная схема преобразователя.

Преобразователь содержит датчик 1 управляющего сигнала, генератор 2 регулируемой частоты и регулирующий орган 3, соединенный последовательно с нагрузкой 4. Регулирующий орган содержит выпрямитель 5, инвертор, выполненный в виде обмотки дросселя 6 и ключей 7 и 8, выполненных на транзисторе, зашунтированном RDC-цепочкой, при этом управляющие выводы ключей 7 и 8 соединены с соответствующими выходами генератора 2.

Устройство работает следующим образом.

Сигнал с датчика 1 поступает на вход генератора 2, имеющего два выхода, сигналы которых находятся в противофазе. Сигналы с выходов генератора 2 подаются на управляющие выводы ключей 7 и 8, которые переключаются поочередно с частотой, определяемой сигналом с датчика 1. Ток силовой цепи протекает через выпрямитель 5 и поочередно с частотой переключения ключей 7 и 8 через секции обмотки дросселя 6, падение напряжения на котором зависит от частоты переключения ключей 7 и 8. Если пренебречь падением напряжения на ключах и выпрямителе, то можно считать,. что напряжение на нагрузке равно разности напряжений сети О и напряжений обмотки дросселя 6, которое задается частотой пе5 реключения ключей., Формула изобретения

Регулируемый преобразователь переменного напряжения в переменное, содер10 жащий регулирующий орган, включенный выходными выводами последовательно между выводами для подключения сети и выводами для подключения нагрузки, при этом регулирующий орган содержит выпря15 митель, выводы. переменного тока которого являются его выходными выводами, а к выводам постоянного тока которого подключены выходные выводы регулируемого сопротивления, отличающийся тем, 20 что, с целью повышения надежности, регулируемое сопротивление выполнено в виде обмотки дросселя, подключенной в цепь переменного тока инвертора, входы управления ключей которого подключены

25 к соответствующим выходам генератора регулируемой частоты, вход управления которого подключен к выводу для подключения управляющего сигнала, при этом выводы постоянного тока инвертора фор30 мируют выходные выводы регулируемого сопротивления.
