Реферат



Изобретение относится к импульсной технике и может быть использовано для построения запоминающих устройств, работающих в двоичном и троичном коде. Цель изобретения -уменьшение потребляемой мощности и расширение функциональных возможностей путем реализации дополнительных выходных сигналов. Многостабильныи триггер содержит два МОП-транзистора с каналом первого типа проводимости, два резистора и шесть МОП-транзисторов с каналом второго типа проводимости. Введение новых связей позволяет уменьшить потребляемую мощность и расширить функциональные возможности . 1 ил.

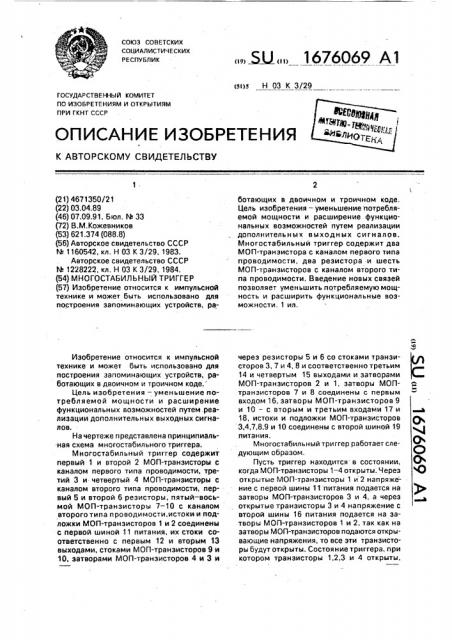

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)э Н 03 К 3/29

ГОСУДАРСТВЕННЫ И КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

0 (О (л 0

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4671350/21 (22) 03.04.89 (46) 07.09.91. Бюл. М 33 (72) В.М.Кожевников (53) 621.3?4 (088.8) (56) Авторское свидетельство СССР

М 1160542, кл. Н 03 К 3/29, 1983.

Авторское свидетельство СССР

М 1228222, кл, Н 03 К 3/29, 1984. (54} МНОГОСТАБИЛЬНЫЙ ТРИГГЕР (57) Изобретение относится к импульсной технике и может быть использовано для построения запоминающих устройств, раИзобретение относится к импульсной технике и может быть использовано для построения запоминающих устройств, работающих в двоичном и троичном коде, Цель изобретения — уменьшение потребляемой мощности и расширение функциональных возможностей путем.реализации дополнительных выходных сигналов.

На чертеже представлена принципиальная схема многостабильного триггера.

Многостабильный триггер содержит первый 1 и второй 2 MOll-транзисторы с каналом первого типа проводимости, третий 3 и четвертый 4 МОП-транзисторы с каналом второго типа проводимости, первый 5 и второй 6 резисторы, пятый-восьмой МОП-транзисторы 7 — 10 с каналом второго типа проводимости, истоки и подложки МОП-транзисторов 1 и 2 соединены с первой шиной 11 питания, их стоки соответственно с первым 12 и вторым 13 выходами, стоками МОП-транзисторов 9 и

10, затворами МОП-транзисторов 4 и 3 и

„, . ЖÄÄ 1676069 А1 ботвющих в двоичном и троичном коде.

Цель изобретения — уменьшение потребляемой мощности и расширение функциональных воэможностей путем реализации дополнительных выходных сигналов.

Многостабильный триггер содержит два

МОП-транзистора с каналом первого типа проводимости. два резистора и шесть

MOll-транзисторов с каналом второго тиria проводимости. Введение новых связей позволяет уменьшить потребляемую мощность и расширить функциональные возможности. 1 ил. через резисторы 5 и 6 со стоками транзисторов 3, 7 и 4, 8 и соответственно третьим

14 и четвертым 15 выходами и затворами

МОП-транзисторов 2 и 1, затворы МОПтранзисторов 7 и 8 соединены с первым входом 16, затворы МОП-транзисторов 9 и 10 — с вторым и третьим входами 17 и

18, истоки и подложки МОП-транзисторов

3,4,7,8,9 и 10 соединены с второй шиной 19 питания.

Многостабильный триггер работает следующим образом, Пусть триггер находится в состоянии, когда МОП-транзисторы 1 — 4 открыты. Через открытые МОП-транзисторы 1 и 2 напряже ние с первой шины 11 питания подается на затворы МОП-транзисторов 3 и 4, а через открытые транзисторы 3 и 4 напряжение с второй шины 16 питания подается на затворы МОП-транзисторов 1 и 2. так как на затворы МОП-транзисторов подаются открывающие напряжения, то все эти транзисторы будут открыты. Состояние триггера, при котором транзисторы 1,2,3 и 4 открыты, 1676069 характеризуется двоичным кодом 1100 (на выходных шинах 12, 13, 14, 15, где эа логическую единицу принимается уровень напряжения на первой шине 11 питания. Если в следующий момент времени на вход 16, будет подан импульсный сигнал, состояние триггера не изменится, так как MOll-транзисторы 7 и 8 зашунтированы открытыми

MOfl-транзисторами 3 и 4. Для изменения состояния триггера необходимо подать импульс напряжения на вход 17 или 18 и если в следующий момент времени такой сигнал будет подан на вход 17, то МОП-транзистор

9 откроется, уровень напряжения на выходе

12 и затворе МОП-транзистора 4 несколько . понизится, это вызовет понижение прово: димости МОП-транзистора 4 и приведет к увеличению уровня напряжения на выходе

15 и затворе МОП-транзистора 1, вследствие этого проводимость МОП-транзистора 1 будет понижаться, приводя к дальнейшему понижению уровня напряжения на выходе 12 и затворе МОП-транзистора 4. Процесс этот будет проходить лавинообразно до полного запирания МОП-транзисторов 1 .и 4. Триггер переходит в новое состояние, характеризующееся кодом 0101. Для переключения триггера в.исходное или в третье состояние необходимо подать импульсный сигнал на вход 16 или 18. При подаче импульса в следующий момент времени на вход 18 МОП-транзистор 10 открывается и уровни напряжения на выходах 13 и 16 и затворах МОП-транзисторов 3 и 1 понижаются. Проводимость MO!l-транзистора 1 увеличивается, а МОП-транзистора 3 умень . шается, и уровни напряжения на выходах 12 и 14 и затворах МОП-транзисторов 2 и 4 повышаются, Эта приводит к понижению проводимости МОП TpBH3I4GTopa 2, появлению проводимости МОП-транзистора 4 и к дальнейшему понижению уровней напряжения на выходах 13 и 15. Таким образом триггер переключается в третье состояние, которое характеризуется кодом 1010. Триггер можно вернуть в предыдущее или в

5 исходное состояние, если подать импульс напряжения на вход 17 или 16, Если в следующий момент времени импульс напряжения будет подан на вход 17, то триггер переключится в предыдущее состояние.

10 Формула изобретения

Многостабильный триггер, содержащий первый и второй МОП-транзисторы с каналом первого типа проводимости, истоки и подложки которых соединены с шиной пита15 ния, третий, четвертый, пятый, шестой, седьмой и восьмой MOll-транзисторы — с каналом второго типа проводимости, истоки и подложки которых соединены с второй шиной питания, стоки первого и второго

20 МОП-транзисторов соединены с первыми выводами соответственно первого и второго резисторов, затворы — соответственно со стоками четвертого и третьего

MOll-транзисторов, затворы пятого и шес25 того МОП-транзисторов соединены с первой выходной шиной, затворы седьмого и восьмого МОП-транзисторов соединены соответственно с вторым и третьим входами, отличающийся тем,что,сцелью

30 уменьшения потребляемой мощности и расширения функциональных возможностей, стоки первого, седьмого и затвор четвертого МОП-транзисторов соединены с первым выходом, стоки второго и восьмого

35 и затвор третьего МОП-транзисторов соединены с вторым выходом, стоки третьего и пятого МОП-транзисторов соединены с третьим выходом и вторым выводом первого резистора, стоки четвертого и шестого

40 МОП-транзисторов соединены с четвертым выходом и вторым выводом второго резистора.
