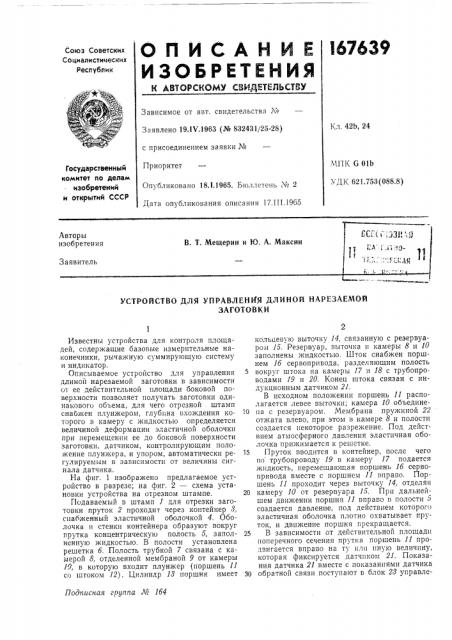

О П И С А Н И Е I67639

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 42b, 24

Заявлено 19.IV, 1963 (№ 832431/25-28) с присоединением заявки №

Приоритет

Опубликовано 18.1.1965. Бголлетень ¹ 2

МПК 6 01b

УДК 621.753 (088,8) Государственный комитет по делам изобретений и открытий СССР

Дата опубликования описания 17.III.1965

Авторы изобретения

В. Т. Мещерин и Ю. А. Максин

Заявитель

УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ДЛИНОЙ НАРЕЗАЕМОЙ

ЗАГОТОВКИ

Подписная группа М 1б4

Известны устройства для контроля площадей, содержащие базовые измерительные наконечники, рычажную суммирующую систему и индикатор.

Описываемое устройство для управления длиной нарезаемой заготовки в зависимости от ее действительной площади боковой поверхности позволяет получать заготовки одинакового объема, для чего отрезной . штамп снабжен плунжером, глубина вхождения которого в камеру с жидкостью определяется величиной деформации эластичной оболочки при перемещении ее до боковой поверхности заготовки, датчиком, контролирующим положение плунжера, и упором, автоматически регулируемым в зависимости от величины сигнала датчика.

На фиг. 1 изображено предлагаемое устройство в разрезе; на фиг, 2 — схема установки устройства на отрезном штампе.

Подаваемый в штамп 1 для отрезки заготовки пруток 2 проходит через контейнер 8, снабженный эластичной оболочкой 4. Оболочка и стенки контейнера образуют вокруг прутка концентрическую полость б, заполненнуюпую жидкостью. В полости установлена решетка б. Полость трубкой 7 связана с камерой 8, отделенной мембраной 9 от камеры

10, в которую входит плунжер (поршень 11 со штоком 12). Цилиндр 18 поршня имеет кольцевую выточку 14, связанную с резервуаром 15. Резервуар, выточка и камеры 8 и 10 заполнены жидкостью. Шток снабжен поршнем 1б сервопривода, разделяющим полость

5 вокруг штока на камеры 17 и 18 с трубопроводами 19 и 20. Конец штока связан с индукционным датчиком 21.

В исходном положении поршень 11 располагается левее выточки; камера 10 объедине .0 на с резервуаром. Мембрана пружиной 22 отжата влево, при этом в камере 8 и полости создается некоторое разрежение. Под действием атмосферного давления эластичная оболочка прижимается к решетке.

15 Пруток вводится в контейнер, после чего по трубопроводу 19 в камеру 17 подается жидкость, перемещающая поршень 1б сервопривода вместе с поршнем 11 вправо. Поршень 11 проходит через выточку 14, отделяя

2о камеру 10 от резервуара 15. При дальнейшем движении поршня 11 вправо в полости б создается давление, под действием которого эластичная оболочка плотно охватывает пруток, и движение поршня прекращается.

25 В зависимости от действительной площади поперечного сечения прутка поршень 11 продвигается вправо на ту илн иную величину, которая фиксируется датчиком 21. Показания датчика 21 вместе с показаниями датчика

30 обратной связи поступают в блок 28 управле167630

Фиг, I

PLI2,2

Составитель А. Д. Савостин

Редактор Л. М. )Каворонкова Техред Т. П. Курнлко Корректор Т. С. Дрожжина

Заказ 333/10 Тираж 625 Формат бум. 60+90 /в Объем 0,21 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 ния, который подает команду на электродвигатель 24. Последний через клиновую передачу 25 перемещает в соответствующее положение упор 2б, ограничивающий подачу прутка.

Штампом разрезается пруток на заготовки определенного объема, поскольку величина подачи прутка зависит от площади его поперечного сечения, Предмет изобретения

Устройство для управления длиной нарезаемой заготовки в зависимости от ее действительной площади боковой поверхности, от.ычаюи1еепя тем, что, с целью получения заготовки одинакового объема, отрезной штамп снабжен плунжером, глубина вхождения которого и камеру с жидкостью определяется величиной деформации эластичной оболочки прп перемещении ее до боковой поверхности заготовки, датчиком, контролирующим положение плунжера, и упором, автоматически регулируемым в зависимости от величины сигнала датчика.
