Реферат



Изобретение относится к сельскому хозяйству , в частности к оросительной технике , и может быть использовано в многоопорных дождевальных машинах с гидроприводом, осуществляющих полив в движении. Целью изобретения является повышение равномерности полива и упроще7/ 1 К ние настройки насадок. Многоопорная дождевальная машина включает напорный трубопровод 1, установленный на опорных тележках. Гидропривод опорной тележка выполнен в виде гидроцилиндра 10 с двуплечими рычагами 17 и тягами-толкателями 19. Дополнительные трубопроводы 2 с насадками 3 гидравлически связаны через клапаны-переключатели 16 с напорным трубопроводом 1. Подпружиненные дизфрагменные приводы 13 клапанов-переключателей 16 гидравлически связаны с напорным трубопроводом 1 посредством обратных клапанов 12 и дросселей 11. При работе многоопорной дождевальной машины подпружиненные дизфрагменные приводы 13 подключают дополнительные трубопроводы 2 к напорному трубопроводу 1 в такт работы гидроцилиндров 10. Время подключения дополнительных трубопроводов 2 задается настройкой дросселей 11, что повышает равномерность полива. 3 ил. /) 5

СОЮЗ СОНЕ ТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (ганс А 01 G 25/09

ГОСУДАРСТВЕ>4НЫй KOMVlTET

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4714464/15 (22) 31.05.89 (46) 15.09.91. Бюл. М 34 (71) Научно — производственное объединение "Югмелиорация" (72) Н,П. Бредихин. Ю.Ф. Снипич и Т.И. Ильинов (53) 631.347.1 (088.8) (56) Авторское свидетельство СССР

М 1041074, кл. А 01 G 25/09, 1981.

Авторское свидетельство СССР

М 1329686, кл. А 01 G 25/09, 1986. (54) МНОГООПОРНАЯ ДОЖДЕВАЛЬНАЯ

МАШИНА (57) Изобретение относится к сельскому хозяйству, в частности к оросительной технике, и может быть использовано в многоопорных дождевальных машинах с гидроприводом, осуществляющих полив в движении, Целью изобретения является повышение равномерности полива и упроще7 1б

„... Ж „„1б76532 Al ние настройки насадок, Многоопорная дождевальная машина включает напорный трубопровод 1, установленный на опорных тележках. Гидропривод опорной тележки выполнен в виде гидроцилиндра 10 с двуплечими рычагами 17 и тягами-толкателями

19. Дополнительные трубопроводы 2 с асадками 3 гидравлически связаны через клапаны-переключатели 16 с напорным трубопроводом 1. Подпружиненные диафрагменные приводы 13 клапанов-переключателей 16 гидравлически связаны с напорным трубопроводом 1 посредством обратных клапанов 12 и дросселей 1!. При работе многоопорной дождевальной ма зины подпружиненные диафрагменные приводы 13 подключают дополнительные трубопроводы 2 к напорному трубопроводу

1 в такт работы гидроцилиндров 10. Время подключения дополнительных трубогроводов 2 задается настройкой дросселей 11, что повышает равномерность полива. 3 ил.

1676532

Изобретение относится к сельскому хозяйству, в частности к оросительной технике, и может быть использовано в многоопорных дождевальных машинах с гидроприводом, осуществляющих полив в движении.

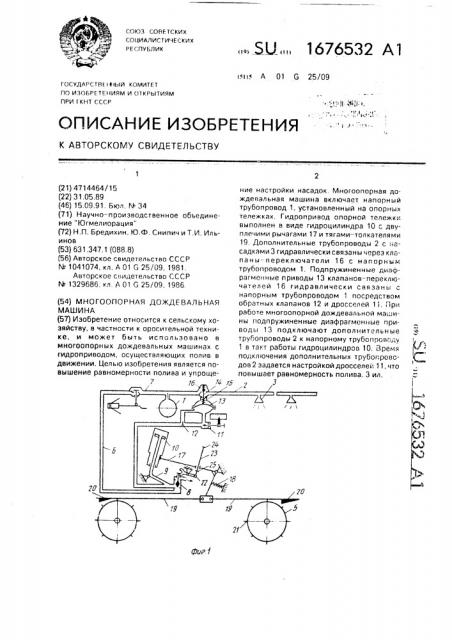

Целью изобретения является повышение равномерности полива и упрощение настройки насадок, На фиг, 1 показана кинематическая схема гидропривода одной тележки; на фиг, 2— принципиальная схема машины; на фиг, 3— схема полива машиной, Многоопорная дождевальная машина состоит из напорного трубопровода 1 и закрепленного на нем дополнительного трубопровода 2 с насадками 3, поддерживающими опорами 4 с гидроприводом тележки и колесами 5. Гидропривод тележки состоит иэ питающего трубопровода 6 с регулятором 7 скорости, клапана — распределителя 8, который через трубопровод

9 связан с гидроцилиндром 10 и через дроссель 11 и клапан 12 гидравлически связан с подпружиненными диафрагменными приводами 13. Привод 13 через шток 14 и пружину 15 механически связан с клапаном переключателем 16 дополнительного трубопровода. Механическая часть гидропривода тележек состоит иэ двуплечего рычага

17 с возвратной пружиной 18 и тягами — толкателями 19 с упорами 20 и грунтозацепами

21, коромысла 22, к которому прикреплена тяга 23 с верхним штифтом 24 и нижним 25.

Дождевальная машина работает следующим образом, Вода под давлением из напорного трубопровода 1 поступает в питающий трубопровод 6 гидрс тривода тележки и через регулятор 7 скорости движения тележки поступает в закрытый для слива клапан — распределитель 8, далее по трубопроводу 9 — в полость гидроцилиндра 10 и поднимает его.

Поднимаясь, гидроцилиндр поворачивает двуплечий рычаг 17 и через тяги 19 перемещает колеса 5.

Одновременно с поступлением воды в ходовой гидроцилиндр вода поступает и через дроссель 11 в диафрагменный привод

13, который через шток 14 откроет клапанпереключатель 16. Вода из трубопровода 1 через дополнительный трубопровод 2 попадает к насадкам 3 и в виде дождя выдает на орошаемую площадь. Гидроцилиндр 10 с рычагами и тягами любого пролета перемещает трубопровод 1 на одинаковое расстояние. При регулировании дросселем 11 время наполнения диафрагменного приво5

55 да 13 изменяет время работы дополнительного трубопровода 2 на один цикл работы гидроцилиндра 10, т. е, на одно перемещение пролета, тем самым увеличивая или уменьшая время работы дополнительного трубопровода 2, увеличивается или уменьшается норма полива. Гидроцилиндр 10, поднимаясь, тянет за собой двуплечий рычаг 17, который через тяги — толкатели 19 с упором 20 через грунтоэацепы 21 вращает колеса 5, и машина движется. Это продолжается до тех пор, пока двуплечий рычаг не соприкасается со штифтом 24 и не потянет за собой тягу 23 и коромысло 22, которые переключат клапан-распределитель 8 на слив. Движение тележки прекратится, возвратная пружина 18 опускает гидроцилиндр

10, и вода иэ него через открытый клапан 8 идет на слив, Одновременно падает давление и в трубопроводе 9. А вода из диафрагменного привода 13 под действием пружины 15 через обратный клапан 12 также идет на слив. Опускаясь, диафрагменный привод через шток 14 закрывает клапан-переключатель 16 и полив прекращается. Опускаясь вместе с гидроцилиндром 10, двуплечий рычаг 17 перемещает тяги-толкатели 19 в обратном порядке, пока их упоры

20 не войдут в зацепление с очередными грунтозацепами 21. Двуплечий рычаг опускается до тех пор, пока не соприкоснется с нижним штифтом 25 тяги 23 и через коромысло 24 переключит клапан-распределитель 8, открыв доступ воды из питающего трубопровода 6 в гидроцилиндр 10 и диафрагменный привод 13. Далее процесс совместной работы гидропривода соответствующей тележки и ее дополнительного трубопровода повторится.

Формула изобретения

Многоопорная дождевальная машина, включающая напорный трубопровод, установленный на опорных тележках с гидроприводом, состоящим из гидроцилиндра, двуплечего рычага, тяг толкателей и гидрораспределителя, и дополнительные трубопроводы с насадками. гидравлически соединенными с напорным трубопроводом через клапаны-переключатели, о т л и ч а ющ а я с я тем, что, с целью повышения равномерности полива и упрощения настройки насадок, клапан-переключатель каждой тележки снабжен подпружиненным диафрагменным приводом, гидравлически соединенным с гидрораспределителем гидропривода тележки посредством параллельно соединенных обратного клапана и дросселя.
