Реферат



Изобретение относится к сельскому хозяйству . Цель - повышение производительности установки путем увеличения выхода биомассы с единицы обьема. В корпусе 1 вертикально размещены перфорированные емкости 3. Каждая емкость 3 образована из поворотных створок 4. Настенках корпуса 1 или стенках створок 4 установлены поворотные площадки 14. При сомкнутых створках 4 емкости заполняют навозом. Площадки 14 устанавливают под углом 30-45° к стенке емкости 3, на площадки 14 подают яйца. Отродившиеся на площадках 14 личинки сходят на поверхность навоза и проникают внутрь емкости. Для окукливания личинки вновь выходят на поверхность емкости 3 и осыпаются в приемное устройство. Создание воздушного потока у стенок емкостей 3 обеспечивает вентилятор через коридоры 18. Биоперегной высыпается из емкости 3 при разведении створок, 2 з.п. ф-лы. Л ил. / и С

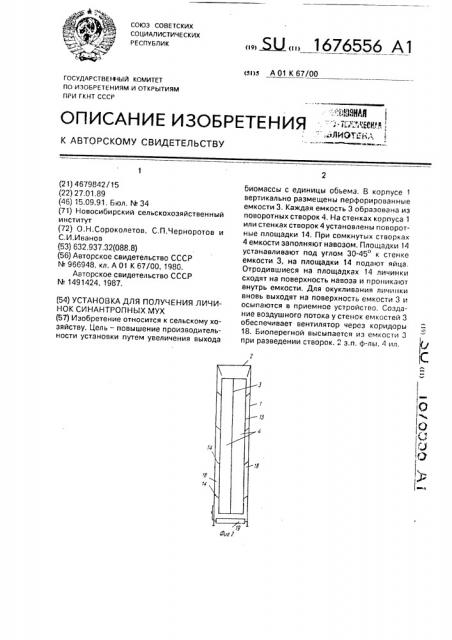

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (ям А Ot К 67/00

ГОСУДАРСТВЕ ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР минм (ОПИСАНИЕ ИЗОБРЕТЕНИЯ

-3J}H07ElA

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4679842/15 (22) 27.01,89 (46) 15.09,91, Бюл. М 34 (71) Новосибирский сельскохозяйственный институт (72) О.Н.Сороколетов. С,П.Черноротов и

С,И.Иванов (53) 632.937,32(088.8) (56) Авторское свидетельство СССР

М 966948, кл. А 01 К 67/00, 1980.

Авторское свидетельство СССР

N1491424.,1987, (54) УСТАНОВКА ДЛЯ ПОЛУЧЕНИЯ ЛИЧИНОК СИНАНТРОПНЫХ МУХ (57) Изобретение относится к сельскому хозяйству. Цель — повышение производительности установки путем увеличения выхода

ЫЛ 1676556 À1 биомассы с единицы обьема. В корпусе 1 вертикально размещены перфорированные емкости 3. Каждая емкость 3 образована из поворотных створок 4. На стенках корпуса 1 или стенках створок 4 установлены поворотные площадки 14. При сомкнутых створках

4 емкости заполняют навозом. Площадки 14 устанавливают под углом 30-45 к стенке емкости 3, на площадки 14 подают яйца.

Отродившиеся на площадках 14 личинки сходят на поверхность навоза и проникают внутрь емкости. Для окукливания личинки вновь выходят на поверхность емкости 3 и осыпаются в приемное устройство. Создание воздушного потока у стенок емкостей 3 обеспечивает вентилятор через коридоры

18. Биоперегной высыпается из емкости 3 при разведении створок, 2 з.п. ф-пы, 4 ип.

1676556

Изобретение относится к сельскому хозяйству, в частности к устройствам по переработке отходов животноводства биологическим способом.

Цель изобретения — повышение производительности установки путем увеличения выхода биомассы с единицы объема, На фиг.1 схематично изображена установка для получения личинок синантропных мух, вид сбоку; на фиг,2 — то же, вид спереди; на фиг.3 и 4 — то же, схема крепления площадок.

Установка для получения личинок синантропных мух содержит корпус 1 с крышкой 2. Внутри корпуса 1 вертлкально размещен набор перфорированных емкостей 3, каждая из которых образована коробообраэными сужающимися книзу створками 4, посредством шарниров 5, установленными в верхней части боковых стенок 6 корпуса 1 с возможностью поворота в вертикальной плоскости. поворот створок 4 осуществляется посредством двуплечего рычага 7 с рукояткой

8. Плечи 9 и 10 рычага 7 посредством жесткой тяги 11 и,2 связаны соответственно со створкамл 4.

При"пособление для вынесения яиц в навоз емкостей 3 выполнено в виде набора поворотных площадок, каждая из которых шарнирно установлена в корпусе 1 с возможностью поворота в вертикальной плоскости и взаимодействия одной иэ своих кромок с наружными стенками 13 створок 4 емкости 3, Площадки 14 обращены к стенке емкости 3 своей рабочей поверхностью и расположены к ней под углом 30-45 . Поворотные площадки 14 могут быть установлены на стенке 6 корпуса 1 или на стенках емкостей 3. Оси 15, несущие поворотные площадки 14, установлены в шарнирах 16, закрепленных на боковых стенках 13 створок 4, причем один иэ концов осей 15 загнут в сиде ручки 17, служащей противовесом поворотной площадке 14. Посредством руч,.и 17 упомянутые площадки 14 приводятся в нужное положение. В испытанном варианте опытной установки с емкостью 3 высотой

2 м поворотные площадки 14 были установлены на расстоянии 1 м друг от друга. Между корпусом 1 и емкостью 3 (а также между соседними емкостями 3, если их установлено несколько штук) предусмотрены вентиляционные коридоры 18. Нижняя часть корпуса 1 открыта. Под перфорированной емкостью 3 предусмотрено приемное устройство для сбора жидкой фракции навоза, личинок и биоперегноя. Оно выполнено в виде ленточного транспортера 19, установленного с возможностью реверса и рвспп5

55 ложенного под углом 2-5О, обеспечивающим сток жидкой фракции. На корпусе 1 установки расположен вентилятор 20 для создания воздушного потока, скользящего по поверхности перфорированных емкостей 3.

Для загрузки емкостей 3 навозом (не показано), а также для сбора жидкой фракции, отделившихся личинок и биоперегноя могут быть использованы любые технические средства, Устройство для внесения яиц состоит из резервуара 21 для хранения яиц комнатных мух. Резервуар 21 соединен с дозатором 22, благодаря которому порции яиц по трубопроводу 23 поступают на поворотные площадки 14, Установка рабо1ает следующим образом.

При сомкнутых створках 4 заполняют перфорированные емкости 3 навозом через загрузочный люк. Поворотом ручек 17 при-, водят поворотные площадки 14 в положение под углом 30-45 относительно стенок емкостей 3. Нэ поворотные площадки 14 яйца попадают по трубопроводам 23 иэ резервуара 21 через дозатор 22, Отродившиеся на поворотных площадках 14 личинки сходят с них на поверхность навоза, заключенного в перфорированной емкости 3. Миграции личинок с поворотных площадок 14 способствует притягательность навоза как среды обитания личинок и, как кормового фактора, а также расположение поворотных площадок 14 под углом 30-45", Такой угол наклона поворотных площадок 14 обеспечивает "горку", с которой отродившиеся личинки "скатываются" к перфорированной поверхности емкостей 3.

На тре ьи сутки после внесения яиц на поворотные площадки 14 вентилятором 20 создают поток воздуха, скользящий по стенкам емкостей 3 со скоростью 1 1 м/с. Под действием потока воздуха личинки с поверхности авоза или с площадок 14 активно устремляются в его толщу. Через 0.5 ч после включения вентилятора 20 поворотные площадки 14 приводят в положение, при котором они не создают препятствий для равномерного обдува стенок емкостей 3 потоком воздуха. Площадки 14 могут крепиться как на корпусе 1, так и на самих емкостях

3 и примыкать к ним во время включения вентилятора 20. При расположении емкостей 3 не стационарно, а подвижно, например, на конвейере, перемещающем их в необходимые по технологии зоны, поворотные площадки 14 могут быть расположены неподвижно и поочередно "обслуживать" емкости 3, На шестые сутки после внесения яиц вентилятора 20 отключают, а крышку 2

1676556 закрывают. Под действием целого ряда факторов: биотермического процесса, дефицита кислорода, избытка углекислоты. а также повышенной активности личинок в фазе предкуколки, ищущих благоприятные условия для окукливания и геотаксиса, личинки выходят на поверхность перфорированных стенок емкости 3 и осыпаются в приемное устройство, Личинки падают на ленту транспортера, которая подает их либо в накопитель, либо в сушилку для приготовления муки (не показано). После отделения личинок створки 4 емкостей 3 раздвигают поворотом рукоятки 8 двуплечего рычага 7. Биоперегной высыпается в приемное устройство на транспортер 19., После освобождения емкостей 3 от биоперегноя рукоятку 8 д .уплечего рычага 7 возвращают в исходное положение, смыкая створки 4. Емкость 3 готова к запол Внию новой порцией навоза, Формула изобретения

1. Установка для получения личинок синантропных мух, содержащая корпус с крышкой, внутри которого вертикально размещен набор перфорированных емкостей, каждая из которых образована коробообразными сужающимися книзу створками, шарнирно установленными в верхней части боковых стенок корпуса с воэможностью поворота в вертикальной плоскости, приспособление для внесения яиц синантропных

5 мух в навоз, средство создания воздушного потока внутри корпуса. устройство для сбора жидкой фракции, личинок и биоперегноя, установленное на выходе емкостей, о т л ич а ю щ а я с я тем, что, с целью повышения

10 производительности установки путем увеличения выхода биомассы с единицы обьема, приспособление для внесения яиц в навоз выполнено в виде набора поворотных площадок, каждая из которых шарнир15 .но установлена в корпусе с возможностью поворота в вертикальной плоскости и взаимодействия одной из своих кромок с наружной поверхностью емкости, при этом площадки обращены к стенке емкости своей

20 рабочей поверхностью и расположены к ней под углом 30-45О.

2. Установка по и. 1, отличающаяся тем, что поворотные площадки установлены на стенке корпуса.

25 3. Установка поп.1,отл ича ю щая с я тем, что поворотные площадки установлены на стенках емкостей.
