Вибровозбудитель

Вибровозбудитель

Иллюстрации

Показать все

Реферат



Изобретение относится к вибрационной технике. Цель изобретения - расширение эксплуатационных возможностей за счет обеспечения регулирования возмущающей силы на ходу. Вибровозбудитель имеет подвижный и неподвижный дебапансы, подвижный дебаланс связан спиральной пружиной с приводным валом и охвачен гибкой тягой, соединенной с механизмом pci улирования положения дебаланса ч ил

союз советских

СОЦИАЛ ИСТИЧ Е С К ИХ

РЕСПУБЛИК

rsi<?s В 06 В 1/16

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

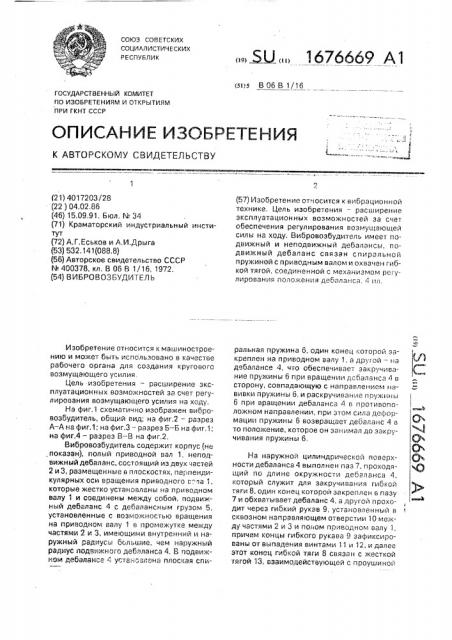

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

snaa4

< (21) 4017203/28 (22 ) 04.02.86 (46) 15.09,91, Бюл. M 34 (71) Краматорский индустриальный институт (72) А.Г.Еськов и А.И.Дрыга (53) 532, 141(088. 8) (56) Авторское свидетельство СССР

М 400378, кл, В 06 В i /16, 1972. (54) ВИБРОВОЗБУДИТЕЛЬ

Изобретение относится к машиностроению и может быть использована в качестве рабочего органа для создания круговага возмущающего усилия.

Цель изобретения — расширение эксплуатационных возможностей за счет регулирования возмущающего усилия на ходу.

На фиг.1 схематично изображен вибровозбудитель, общий вид, на фиг.2 — разрез

А — А на фиг.1; на фиг.3 — разрез Б — Б на фиг,1; на фиг.4 — разрез В-В на фиг.2, Вибровозбудитель содержит корпус (не показан), полый приводной вал 1, неподвижный дебаланс, состоящий иэ двух частей

2 и 3, размещенные в плоскостях, перпендикулярных оси вращения приваднога с-.ла 1, которые жестка установлены на приводном валу 1 и соединены между собой, подвижный дебаланс 4 с дебалансным грузам 5, установленные с возможностbfo вращения на приводном валу 1 в промежутке между частями 2 и 3, имеющими внутренний и наружный радиусы большие, чем наружный радиус подвижного дебаланса 4, В подвижном дебалансе 4 устан алена плоская спи» Ы 1676669 А1 (57) Изобретение относится к вибрацианной технике, Цель изобретения — расширение эксплуатационных возможностей за счет обеспечения регулирования возмущающей силы на ходу, Вибровозбудитель имеет подвижный и неподвижный дебалансы, подвижный дебаланс связан спиральной пружиной с приводным валам и охвачен гибкой тягой, соединенной с механизмом регулирования положения дебаланса. 1 ил. ральная пружина 6, адин конец которой закреплен на приводном валу ",, а другой — на дебалансе 4, что обеспечивает закручивание пружины 6 при вращении дебаланса 4 в сторону, совпадающую с направлением навивки пружины б, и раскручивание пружины

6 при вращении дебаланса 4 в противоположном направлении, при этом сила деформации пружины 6 возвращает дебаланс 4 в то положение, которое он занимал до закручивания пружины 6, На наружной цилиндрической поверхности дебаланса 4 выполнен паз 7, проходягций г<о длине окружности дебаланса 4, который служит для закручивания гибкой тяги 8, один конец которой закреплен в пазу

7 и обхватывает дебаланс 4, а другой проходит через гибкий рукав 9, установленный R сквозном направляющем отверстии 10 между частями 2 и 3 и floi ом приводном валу 1, причем концы гибкого рукава 9 зафиксированы or выпадения винтами 11 и 12, и далее этот конец гибкой тяги 8 связан с жесткой тягой 13, взаимодействующей с проушиной

1676669

14 через упорный подшипник 15. Проушина

14 соединена с гибкой тягой 16, которая через блок 17 связана с исполнительным механизмом (не показан).

Вибровозбудитель работает следующим образом, При вращении полого приводного вала

1 возникает центробежная сила, которая определяется угловой скоростью вращения приводного вала 1, массой соединенных между собой частей 2 и 3 и дебаланса 4, расстояниями от центров масс частей 2 и 3 и дебаланса 4 до оси вращения приводного вала 1, углом разворота дебалансного груза

5 дебаланса 4 относительно частей 2 и 3.

При вращении приводного вала 1 гибкая тяга 8 ограничивает разворот подвижного дебаланса 4 с дебалансным грузом 5 относительно соединенных между собой частей

2 и 3, который осуществляется за счет того, что наружный конец плоской спиральной пружины 6 закреплен на дебалансе 4, а внутренний конец пружины 6 соединен с приводным валом 1, причем направление навивки пружины 6 совпадает с направлением закручивания гибкой тяги 8 так, что сила деформации пружины 6 компенсируется натяжением гибкой тяги 8, Гибкая тяга 8 соединена с жесткой тягой 13. поэтому при вращении приводного вала 1 тяги 8 и 13 вращаются вместе с валом 1, при этом вращение от приводного вала 1 не передается на проушину 14 и связанную с ней гибкую

5 тягу 16. Регулирование положения дебалансного груза 5 подвижного дебаланса 4 относительно соединенных между собой частей

2 и 3 и соответственно изменение величины статического момента осуществляют при

10 помощи исполнительного механизма, например регулировочного винта (не показан), связанного с гибкой тягой 16, при этом вибрационное воздействие не передается на йсполнительный механизм.

Формула изобретения

Вибровоэбудитель, содержащий корпус, установленный в нем приводной вал, 20 размещенные на нем подвижный и неподвижный дебалансы и механизм регулирования положения дебаланса, включающий в себя спиральную пружину, один конец которой связан с приводным валом, а другой — с

25 подвижным дебалансом, о т л и ч а ю щ и йс я тем, что, с целью расширения экспауатационных возможностей, он снабжен охватывающей подвижный дебаланс гибкой

30 тягой.
