Устройство для очистки внутренней поверхности трубопровода

Устройство для очистки внутренней поверхности трубопровода

Иллюстрации

Показать все

Реферат



Изобретение относится к очистке полости трубопровода и позволяет повысить качество очистки. Устройство состоит из корпуса 1 со ступицей 2, на которой равномерно по окружности установлены струеобрэзующие элементы 3. выполненные из пружинящего материала в виде стержней. К одному из стержней прикреплен пружинящий каркас в виде охватывающего упругий элемент витка плоской пружины 4. Полость, образованная элементами 3 и пружиной 4, заполнена упругим уплотнительным материалом 5, поджатым шайбой 6 и гайкой 7, навинченной на резьбовой конец 8 корпуса 1. Гайка имеет серьгу 10, через которую к устройству присоединено тормозное устройство 11. 2 з. п. ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sl)s В 08 В 9/04

ГОСУДАРСТВЕ}ЮЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

И)0 7 Уб 8 .7 r Х Я)Z

A (21) 4655514/12 (22) 27.02.89 (46) 15.09.91. Бюл. М 34 (71) Инженерный центр "Кавитрон" по сельхозводоснабжению и трубопроводам (72) Ю. П. Шаповалов и М. В. Михайленко ,(53) 621.7.024(088.8) (56) Авторское свидетельство СССР

М 1348015, кл. В 08 В 9/04, 1986. (54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВНУТРЕННЕЙ ПОВЕРХНОСТИ ТРУБОПРОВОДА (57) Изобретение относится к очистке полости трубопровода и позволяет повысить ка„„5U 1676686 А1 чество очистки. Устройство состоит из корпуса 1 со ступицей 2, на которой равномерно по окружности установлены струеобразующие элементы 3, выполненные иэ пружинящего материала в виде стержней. K одному из стержней прикреплен пружинящий каркас в виде охватывающего упругий элемент витка плоской пружины 4. Полость, образованная элементами 3 и пружиной 4, заполнена упругим уплотнительным материалом 5, поджатым шайбой 6 и гайкой 7, навинченной на резьбовой конец 8 корпуса

1. Гайка имеет серьгу 10, через которую к устройству присоединено тормозное устройство 11, 2 з. и. ф-лы, 2 ил.

1676686

Изобретение относится к эксплуатации магистральных трубопроводов и может быть использовано при очистке поверхности от различного рода наростов и отложений.

Цель изобретения — повышение качества очистки.

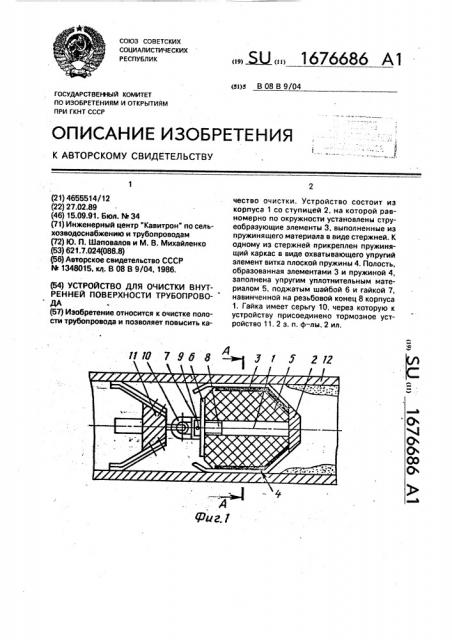

На фиг. 1 — изображено устройство, поперечное сечение; на фиг. 2 — разрез А-А на фиг. 1, Устройство состоит из струйной насадки 1 со ступицей 2, на которой равномерно по окружности установлены струеобразующие элементы 3, выполненные из пружинящего материала в виде стержней круглого, прямоугольного, треугольного или другого сечения, взаимодействующие с пружинящим каркасом в виде охватывающего упругий элемент витка плоской пружины 4, причем пружины 4, причем один конец пружины 4 прикреплен к одному из элементов

3. Полость, образованная элементами 3 и пружиной 4,. заполнена упругим уплотнительным материалом 5 типа поролона, поджатым шайбой 6 и гайкой 7, навинченной на езьбовой конец 8 корпуса 1 и законтренной шплинтом 9. Гайка 7 имеет серьгу 10, через которую к устройству присоединено тормозное устройство 11. Устройство установлено в трубопроводе 12.

Устройство работает следующим образом.

Устройство устанавливают в очищаемый трубопровод 12. За устройством подают рабочий агент, под действием которого устройство движется по трубопроводу, При этом струи рабочего агента, проходя с большой скоростью через щели, образованные струеобразующими элементами 3, пружиной 4 и стен",îé трубопровода 12, разрушают отложения, которые уносятся потоком рабочего агента. Пружиняющие свойства струеобразующих элементов 3, пружины 4, уплотнительного материала 5 и конструкция устройства позволяют устройству проходить сужения и углы поворотов, а также обеспечивают плотное поджатие струеобразующих элементов 3 к стенке трубопровода

5 12 и создание перепада давления рабочего агента до и после устройства, необходимого для осуществления гидробародинамической очистки. При этом регулировку этого поджатия осуществляют поджатием гайкой 7 уплотни10 тельного материала 5.

Для обеспечения очистки отложений большой твердости используют тормозное устройство 11, которое позволяет повысить перепад давлений и увеличить силу прохо15 дящих через устройство струй рабочего агента.

Использование предлагаемого устройства позволяет очищать трубопроводы не только от мягких, но и твердых отложений.

20 При этом повышается качество очистки за счет формирования пристенной кольцевой струи, в результате возникают условия для создания кавитации, которая и обуславливает качество очистки.

25 Формула изобретения

1. Устройство для очистки внутренней поверхности трубопровода, содержащее струйную насадку, имеющую пружинящий каркас и размещенный в нем упругий уплот30 нительный элемент, о т л и ч а ю щ е е с я тем, что, с целью повышения качества очистки, оно снабжено расположенными по периметру каркаса продольными стержнями, а пружинящий каркас выполнен в виде ох35 ватывающего упругий элемент витка плоской пружины, один конец которого прикреплен к стержню.

2. Устройство по и. 1, о т л и ч а ю щ е ес я тем, что стержни в сечении выполнены

40 разной фор ы.

З..Устройство по и. 1, о т л и ч а ю щ е ес я тем, что оно снабжено связанным с насадкой тормозом.
