Устройство для поперечного перемещения проката

Устройство для поперечного перемещения проката

Иллюстрации

Показать все

Реферат



Изобретение относится к металлургии, точнее к прокатному производству, и может быть использовано для поперечной передачи проката с одного рольганга на другой в линиях отделки проката. Цель изобретения - упрощение конструкции и снижение металлоемкости. Для передачи проката гидроцилиндром 3 перемещают балки 2, которые, скользя по копирам 5, поднимаются и принимают прокат с подающего рольганга. При дальнейшем перемещении по копирам 5 балки 2 смещают прокат на один шаг, после чего опускаются, укладывают прокат на стационарные балки и возвращаются в исходное положение. При последующих перемещениях балок цикл повторяется. Это позволяет повысить надежность работы при использовании одного привода. 2 ил. W Ё

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

s В 21 В 39/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

puz f

К AST0PC КОМУ С ВИДЕТЕЛ ЬСТВУ (21) 4748998/02 (22) 11.20.89 (46) 15.09.91. Бюл. М 34 (71) Колпинское отделение Всесоюзного научно-исследовательского и проектно-конструкторского института металлургического машиностроения им. А. И. Целикова

)72) H. А. Спасское (53) 621.771 .2.067(088.8) (56) Авторское свидетельство СССР

М 515542, кл. В 21 В 39/02, 1973.

Авторское свидетельство СССР

% 774647, кл. В 21 В 39/00, 1978. (54) УСТРОЙСТВО ДЛЯ ПОПЕРЕЧНОГО ПЕРЕМЕЩЕНИЯ ПРОКАТА (57) Изобретение относится к металлургии, точнее к прокатному производству, и может,,5U 1676700 А1 быть использовано для поперечной передачи проката с одного рольганга на другой в линиях отделки проката. Цель изобретения — упрощение конструкции и снижение металлоемкости. Для передачи проката гидроцилиндром 3 перемещают балки 2, которые. скользя по копирам 5, поднимаются и принимают прокат с подающего рольганга. При дальнейшем перемещении по копирам 5 балки 2 смещают прокат на один шаг, после чего опускаются, укладывают прокат на стационарные балки и возвращаются в исходное положение. При последующих перемещениях балок цикл повторяется. Это позволяет повысить надежность работы при использовании одного привода. 2 ил.

1676700

15

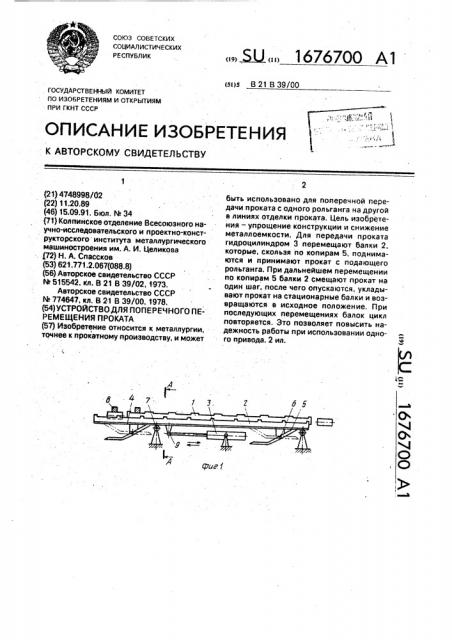

Изобретение относится к металлургии, точнее к прокатному производству, и может быть использовано для поперечной передачи проката с одного рольганга на другой в линиях отделки проката, Цель изобретения — упрощение конструкции и снижение металлоемкости, На фиг. 1 изображена схема устройства, вид сбоку, на фиг. 2 — то же, разрез А — А.

Устройство содержит стационарные 1 и чередующиеся с ними подвижные 2 балки с приводом их перемещения, напримергидроцилиндром 3. На каждой подвижной балке закреплены прямолинейные направляющие 4 и шарнирно закрепленные копиры 5, состоящие из двух наклонных друг к другу прямолинейных участков. Короткий отогнутый участок имеет длину, зависящую от горизонтального расположения второго участка для последующего обеспечения прямолинейного перемещения проката.

Шарнир 6 копира 5 с помощью кронштейна закреплен на подвижной балке 2. На фундаменте стационарно установлены катки 7 с возможностью взаимодействия с внешними

AoB8pxHocTsIMvI копиров 5 и подвижных балок, Подвижная балка 2 с прокатом 8 опирается на катки 7. Гидроцилиндр 3 связан с подвижными балками 2 посредством шарнира 9. Шарнир 6 закреплен на подвижной балке 2 на определенном расстоянии, достаточном для прохождения над ним катка

7 при обратном движении балки 2, Для обеспечения возвратно-поступательного движения на каждой подвижной балке 2 установлены по два копира 5.

В исходном положении подвижные балки 2 опираются прямолинейными направляющими 4 на катки 7, а копиры 5 под действием переуравновешивания находятся в наклонном положении, упираясь коротким концом в прямолинейную направляющую 4.

Устройство работает следующим образом.

С помощью гидроцилиндра 3 подвижные балки 2 совершают возвратно-поступательное движение. При движении слева направо подвижные балки 2 наезжают короткими концами копиров 5 на катки 7 и поднимаются.

После поворота копиров 5 вокруг шарниров 6 и упора их длинных концов в направляющие

4, подвижные балки 2 перемещаются в горизонтальном направлении и опускаются по коротким концам копиров 5, которые после прохождения над катками 7 под действием собственного веса возвращаются в исходное положение.

В результате производится съем проката 8 с рольганга, перемещение его на один

55 шаг перекладки и укладка на стационарные балки 1.

При движении в обратном направлении подвижные балки 2 по прямолинейным направляющим 4 возвращаются в опущенном положении по каткам 7 s исходное положение, отклоняя при своем ходе копиры 5, которые после прохождения катков 7 возвращаются в исходное положение под собственным весом, При следующем движении балок цикл повторяется.

Выполнение поворотного копира из двух наклонных друг к другу прямолинейных участков позволяет осуществлять перемещение подвижных балок с прокатом по прямолинейным траекториям. а неуравновешенное закрепление копиров 5 дает им возможность возвращаться в исходное положение под собствененным весом, Шарнирная связь копиров с подвижной балкой обеспечивает перемещение подвижной балки с подъемом в одну сторону и возвращение ее в обратную сторону без подъема.

Взаимодействие катков, стационарно установленных на фундаменте, с подвижными балками и внешними поверхностями копиров повышает надежность работы устройства.

Шарнирная связь гидроцилиндра с подвижными балками обеспечивает их вертикальное и горизонтальное перемещение.

Закрепление копиров на подвижных балках уменьшает объем фундаментных работ за счет сокращения габаритов устройства по высоте.

Преимущества изобретения по сравнению с прототипом заключаются в том, что оно позволяет снизить металлоемкость и повысить надежность работы при упрощении конструкции путем использования одного привода для подъема — опускания балок и их возвратно-поступательного перемещения.

Формула изобретения

Устройство для поперечного перемещения проката, содержащее стационарные балки, чередующиеся с ними подвижные балки с приводом их перемещения в виде гидроцилиндра, копиры и катки, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции и снижения металлоемкости, копиры установлены на подвижных балках шарнирно и выполнены в виде двух наклонных друг к другу прямолинейных участков, концы которых смонтированы с возможностью попеременного взаимодействия с подвижными балками при их подъеме-опускании, катки установлены стационарно с возможностью взаимодействия с подвижными балками и копирами, а гидроцилиндр соединен с подвижными балками.
