Способ управления многопостовой системой питания

Способ управления многопостовой системой питания

Иллюстрации

Показать все

Реферат



Изобретение относится к сварочному производству, а именно к системам питания для электродуговой сварки, в частности к способу управления многопостовой системой питания. Цель изобретения - повышение точности стабилизации напряжения за счет компенсации падения напряжения в линии. Контролируют величину напряжения на участке, находящемся в наихудших условиях . При предельном снижении величины напряжения повышают величину заданного напряжения до предельного верхнего значения , а при восстановлении величины напряжения на контролируемом участке величину заданного напряжения снижают до номинального. Способ обеспечивает стабильность напряжения на постах сварки с заданной точностью, что повышает качество сварных соединений. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю В 23 К 9/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

- @Ф36Й1

: " " - Т -P4 "Я Р(Ця .1С

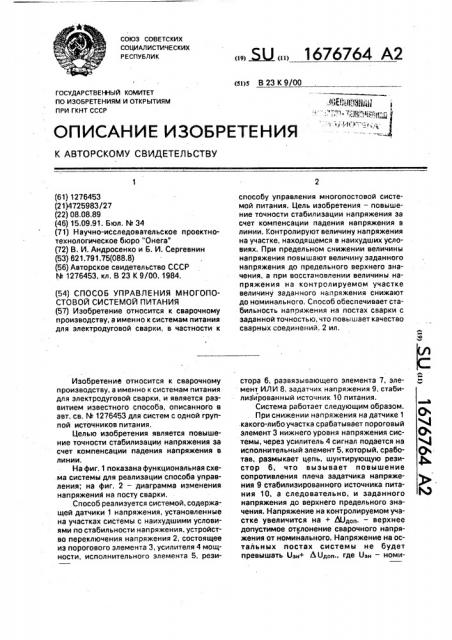

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1276453 (21)4725983/27 (22) 08,08,89 (46) 15.09.91. Бюл. f4 34 (71) Научно-исследовательское проектнотехнологическое бюро "Онега" (72) В, И. Андросенко и Б. И. Сергевнин (53) 621.791.75(088.8) (56) Авторское свидетельство СССР

hh 1276453, кл. В 23 К 9/00, 1984. (54) СПОСОБ УПРАВЛЕНИЯ МНОГОПОСТОВОЙ СИСТЕМОЙ ПИТАНИЯ (57) Изобретение относится к сварочному производству, а именно к системам питания для электродуговой сварки, в частности к

Изобретение относится к сварочному производству, а именно к системам питания для электродуговой сварки, и является развитием известного способа, описанного в авт. св, Q 1276453 для систем с одной группой источников питания.

Целью изобретения является повышение точности стабилизации напряжения за счет компенсации падения напряжения в линии.

На фиг. 1 показана функциональная схе.ма системы для реализации способа управления; на фиг. 2 — диаграмма изменения напряжения на посту сварки, Способ реализуется системой, содержащей датчики 1 напряжения, установленные на участках системы с наихудшими условиями по стабильности напряжения, устройство переключения напряжения 2, состоящее из порогового элемента 3, усилителя 4 мощности, исполнительного элемента 5, рези„„ Ы„„1676764 А2 способу управления многопостовой системой питания. Цель изобретения — повышение точности стабилизации напряжения за счет компенсации падения напряжения в линии. Контролируют величину напряжения на участке, находящемся в наихудших условиях. При предельном снижении величины напряжения повышают величину заданного напряжения до предельного верхнего значения, а при восстановлении величины напряжения на контролируемом участке величину заданного напряжения снижают до номинального. Способ обеспечивает стабильность напряжения на постах сварки с заданной точностью, что поае шает качество сварных соединений. 2 ил. стора 6, развязывающего элемента 7, элемент ИЛИ 8, задатчик напряжения 9, стабилизированный источник 10 питания.

Система работает следующим образом.

При снижении напряжения на датчике 1 какого-либо участка срабатывает пороговый элемент 3 нижнего уровня напряжения системы, через усилитель 4 сигнал подается на исполнительный элемент 5, который, сработав, размыкает цепь, шунтирующую резистор 6, что вызывает повышение сопротивления плеча задатчика напряжения 9 стабилизированного источника питания 10, а следовательно, и заданного напряжения до верхнего предельного значения. Напряжение на контролируемом участке увеличится на + Ь0д л. — верхнее допустимое отклонение сварочного напряжения от номинального. Напряжение на остальных постах системы не будет превышать Озн+ ЛОдоп., где 0зн — номи1676764 нальное значение заданного напряжения, системы.

Таким образом; способ управления многопостовой системой питания обеспечивает стабильность напряжения на постах 5 сварки с заданной точностью, что повышает качество сварных швов.

Формула изобретения

Способ управления многопостовой сис- 10 темой питания по авт. св. t+ 1276453,о т л ич а ю шийся тем, что, с целью повышения стабильности напряжения на удаленном от источников участке за счет компенсации падения напряжения в линии, при снижении величины напряжения хотя бы на одном контролируемом участке до нижнего предельного значения величину заданного напряжения системы устанавливают на верхнем предельном уровне и снижают величину заданного значения напряжения до номинального уровня при установлении требуемой величины напряжения на всех контролируемых участках, 1676764

Редактор M.Âàñèëüåâà

Заказ 3069 Тираж 503 Подписное .

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательские комбинат "Патент*, г. Ужгород, ул.Гагарина, 101

ff

3е «

Составитель Г.Чайковский

Тех ред М. Моргентал Корректор С.Шевкун
