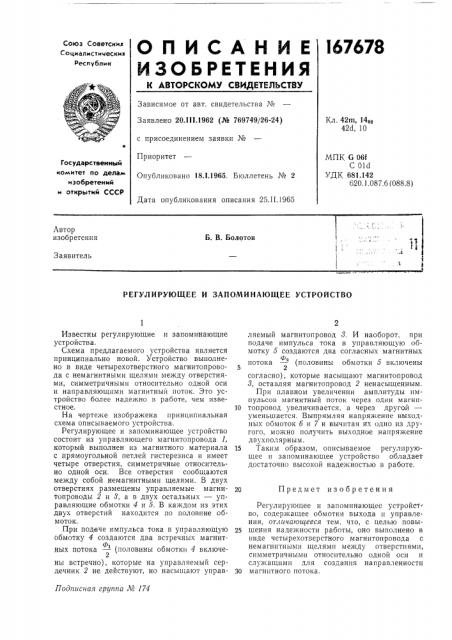

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскими

Социалистическими

Республик

Зависимое от авт. свидетельства №

Заявлено 20.I I I.1962 (№ 769749/26-24) с присоединением заявки №

Приоритет

Опубликовано 18.1.1965. Бюллетень № 2

Кл. 42m, 14os

42d, 10

МПК G 06f

С Old

УДК 681 142

620.1.087.6 (088.8) Государственный комитет по делам изобретений и открытий СССР

Дата опубликования описания 25.II.1965

Автор изобретения

Б. В. Болотов!

3 !

Заявитель

РЕГУЛИРУЮЩЕЕ И ЗАПОМИНАЮЩЕЕ УСТРОЙСТВО

Подписная группа Л3 174

Известны регулирующие и запоминающие устройства.

Схема предлагаемого устройства является принципиально новой. Устройство выполнено в виде четырехотверстного магнитопровода с немагнитными щелями между отверстиями, симметричными относительно одной оси и направляющими магнитный поток. Это устройство более надежно в работе, чем известное.

На чертеже изображена принципиальная схема описываемого устройства.

Регулирующее и запоминающее устройство состоит из управляющего магнитопровода 1, который выполнен из магнитного материала с прямоугольной петлей гистерезиса и имеет четыре отверстия, симметричные относительно одной оси, Все отверстия сообщаются между собой немагнитными щелями. В двух отверстиях размещены управляемые магнитопроводы 2 и 8, а в двух остальных — управляющие обмотки 4 и 5. В каждом из этих двух отверстий находится по половине обмоток.

При подаче импульса тока в управляющую обмотку 4 создаются два встречных магнитных потока — (половины обмотки 4 включеФг

2 ны встречно), которые на управляемый сердечник 2 не действуют, но насыщают управляемый магнитопровод 8. И наоборот, при подаче импульса тока в управляющую обмотку 5 создаются два согласных магнитных

Ф2 потока — (половины обмотки 5 включены

5 2 согласно), которые насыщают магнитопровод

8, оставляя магнитопровод 2 ненасыщенным.

При плавном увеличении амплитуды импульсов магнитный поток через один магни10 топровод увеличивается, а через другой уменьшается. Выпрямлял напряжение выходных обмоток б и 7 и вычитая их одно из другого, можно получить выходное напряжение двухполярным.

15 Таким образом, описываемое регулирующее и запоминающее устройство обладает достаточно высокой надежностью в работе.

20 Предмет изобретения

Регулирующее и запоминающее устройст во, содержащее обмотки выхода и управления, от,гачающееся тем, что, с целью повы25 шения надежности работы, оно выполнено в виде четырехотверстного магнитопровода с немагнитными щелями между отверстиями, симметричными относительно одной оси и служащими для создания направленности

30 магнитного потока.

167678 б Я
