Реферат

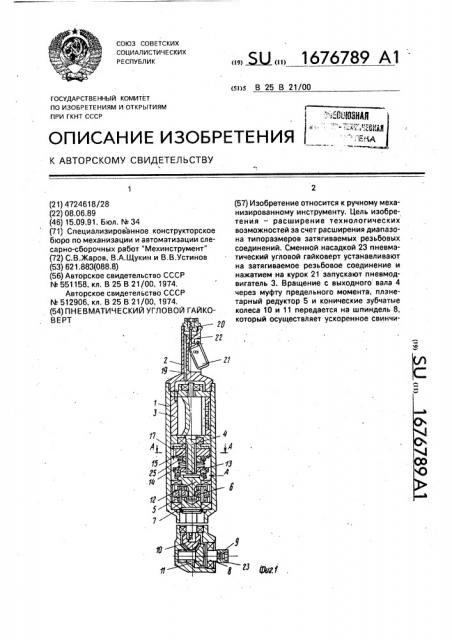

Изобретение относится к ручному механизированному инструменту. Цель изобретения - расширение технологических возможностей за счет расширения диапазона типоразмеров затягиваемых резьбовых соединений. Сменной насадкой 23 пневматический угловой гайковерт устанавливают на затягиваемое резьбовое соединение и нажатием на курок 21 запускают пневмодвигатель 3. Вращение с выходного вала 4 через муфту предельного момента, планетарный редуктор 5 и конические зубчатые колеса 10 и 11 передается на шпиндель 8, который осуществляет ускоренное свинчиО VJ о V4 00 Ю Фиг.1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 25 В 21/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

lS

К АВТОРСКОМУ СВИДЕТЕЛ ЬСТВУ (21) 4724618/28 (22) 08.06.89 (46) 15.09.91, Бюл. М 34 (71) Специализированное конструкторское бюро по механизации и автоматизации слесарно-сборочных работ "Мехинструмент" (72) С.В.Жаров, В.А.Щукин и В.В.Устинов (53) 621.883(088.8) (56) Авторское свидетельство СССР

М 551158, кл. В 25 В 21/00, 1974.

Авторское свидетельство СССР

М 512906, кл, В 25 В 21/00, 1974. (54) ПНЕВМАТИЧЕСКИЙ УГЛОВОЙ ГАЙКОВЕРТ Ы 1676789 А1 (57) Изобретение относится к ручному механизированному инструменту. Цель изобретения — расширение технологических возможностей за счет расширения диапазона типоразмеров затягиваемых резьбовых соединений. Сменной насадкой 23 пневматический угловой гайковерт устанавливают на затягиваемое резьбовое соединение и нажатием на курок 21 запускают пневмодвигатель 3. Вращение с выходного вала 4 .через муфту предельного момента, планетарный редуктор 5 и конические зубчатые колеса 10 и 11 передается на шпиндель 8, оторый осуществляет ускоренное свинчи1676789

40 вание резьбовбго соединения. B этот момент звездочка 15 муфты свободного хода свободно прокручивается относительно обоймы, Когда момент сопротивления в резьбе сравнивается с мощностью пневмодвигателя 3, последний останавливается.

После этого эа рукоятку 2 угловой пневматический гайковерт поворачивают относительно оси затягиваемого резьбового соединения. В это время под действием реактивного момента коническое зубчатое коИзобретение относится к ручному механизированному инструменту и может быть использовано в различных отраслях промышленности для сборки резьбовых соединений.

Цель изобретения — расширение технологических возможностей за счет расширения диапазона типоразмеров затягиваемых резьбовых соединений.

На фиг. 1 изображен пневматический угловой гайковерт, продольный разрез; на фиг, 2 — разрез А — А на фиг. 1.

Пневматический угловой гайковерт содержит корпус 1 с рукояткой 2, размещенные в корпусе 1 пневмодвигатель 3 с выходным валом 4, планетарный редуктор

5, включающий центральное зубчатое колесо 6 с наружными зубьями и водило 7, шпиндель 8 с головкой 9 под ключ на конце, связанный с водилам 7 планетарного редук- 20 тора 5 через конические зубчатые колеса 10 и 11, муфту предельного момента, включающую ведомую полумуфту 12, жестко соединенную с центральным зубчатым колесом 6 с наружными зубьями, и ведущую полумуфту 13, установленную на выходном валу 4 с возможностью совместного вращения и относительного осевого перемещения и подпружиненную к ведомой полумуфте 12 пружиной 14, и муфту свободного хода, включающую размещенную на выходном валу 4 между пневмодвигателем 3 и ведущей полумуфтой 13 звездочку 15, закрепленную в корпусе 1 обойму 16 и размещенные между ними ролики 17, каждый из которых подпружинен в тангенциальном направлении пружиной 18. В рукоятке 2 выполнен воздухоподводящий канал 19, а также размещен шариковый клапан 20, курок 21 и толкатель 22, предназначенный для взаимодействия с шариковым клапаном 20 и курком 21, На головке 9 под ключ установлена сменная насадка 23, В звездочке 15 выполнены клиновые щели 24.. лесо 10 стремится повернуться относительно конического зубчатого колеса 11. Однако через планетарный редуктор 5, муфту предельного момента и муфту свободного хода реактивный момент замыкается на корпус 1.

При достижении предельного момента затяжки реэьбового соединения. ведущая полумуфта 13, преодолевая усилие пружины

14, начинает проскакивать относительно ведомой полумуфты 12. 2 ил.

На выходном валу 4 установлена регулировочная гайка 25, Пневматический угловой гайковерт работает следующим образом.

Сменной насадкой 23 пневматический угловой гайковерт устанавливают на гайку или головку болта затягиваемого резьбового соединения (не показаны) и нажимают на курок 21, который через толкатель 22 открывает шариковый клапан 20 и сжатый воздух через воздухоподводящий канал 19 поступает в пневмодвигатель 3. Вращение с выходного вала 4 пневмодвигателя 3 через муфту предельного момента, планетарный редуктор 5 и конические зубчатые колеса 10 и 11 передается на шпиндель 8 с головкой 9 под ключ, который через сменную насадку

23 осуществляет ускоренное навинчивание гайки или ввинчивание болта, В этот момент звездочка 15 муфты свободного хода свободно прокручивается относительно обоймы 16. Скоростное навинчивание гайки или ввинчивание винта продолжается до тех пор, пока момент на шпинделе не станет равным моменту, развиваемому пневмодвигателем 3, после чего последний останавливается, После этого гайковерт эа рукоятку 2 поворачивают относительно продольной оси резьбового соединения на некоторый угол, например для правой резьбы — по часовой стрелке.

При этом реактивный момент с конического зубчатого колеса 10, стремящегося повернуться относительно кон ического зубчатого колеса 11, через планетарный редуктор 5, муфту предельного момента и выходной вал 4 передается на звездочку 15 муфты свободного хода, стремясь повернуть ее в сторону, обратную первоначальному вращению, Ролики 17 автоматически вкатываются в клиновые щели 24 и заклинивают через обойму 16 на корпус 1 звездочку 15.

Таким образом, реактивный момент с конического зубчатого колеса 10 замыкает1676789

Формула изобретения

Составитель Ю.Сергеева

Техред М.Моргентал Корректор О.Ципле

Редактор M.Öèòêèíà

Заказ 3070 Тираж 441 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул, Гагарина, 101 ся на корпус 1, а вся цепь от шпинделя 8 до муфты свободного хода становится жесткой, происходит поворот шпинделя 8 со сменной насадкой 23 и передача крутящего момента на резьбовое соединение.

При повороте рукоятки 2 против часовой стрелки ролики 17 выкатываются из клиновых щелей 24, звездочка 15 расклинивается и коническое зубчатое колесо 10 свободно обкатывается относительно конического зубчатого колеса 11, совершается холостой ход.

Производя возвратно-вращательные движения рукояткой 2, производят окончательную затяжку гайки до момента, определенного моментом срабатывания муфты предельного момента. Как только момент на шпинделе 8 достигает заданного предельного значения, ведущая полумуфта 13, преодолевая усилие пружины 14, начинает проскакивать относительно ведомой полумуфты 12, Затяжку заканчивают, и гайковерт снимают с затянутой гайки.

Настройка муфты предельного момента на требуемый момент срабатывания производится путем изменения степени сжатия пружины 14 с помощью регулировочной гайки 25.
