Авторучка а.а.таранцева

Авторучка а.а.таранцева

Иллюстрации

Показать все

Реферат



Изобретение относится к пишущим инструментам и предназначено для использования в шариковых авторучках. Целью изобретения является расширение диапазона используемых пишущих стержней. Авторучка содержит корпус, выполненный с носовой и хвостовой гильзами, расположенными на противоположных концах корпуса и выполненными с торцовыми отверстиями для наконечника пишущих стержней, и внутреннюю гильзу, установленную в корпусе, а также колпачок-фиксатор, соединенный с внутренней гильзой посредством упругой полоса. Хвостовая гильза выполнена со съемной перфорированной прокладкой, закрывающей отверстие в ней, и установлена подвижно с возможностью перемещения по корпусу на расстояние, соответствующее по величине длине пишущего стержня, и фиксации . 9 ил.

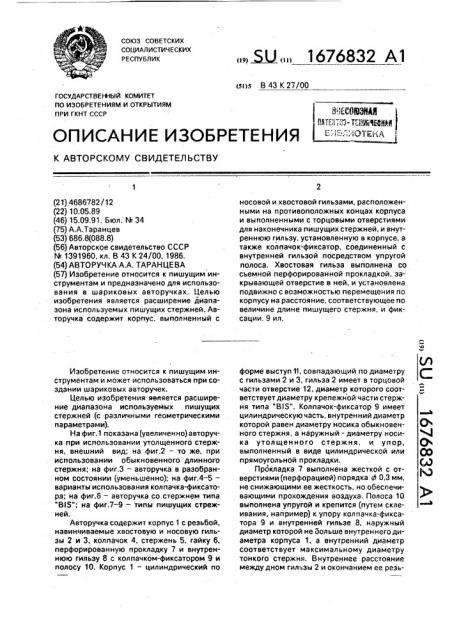

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (st)s B 43 К 27/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР СОЮЗНО

@т = " - " " - 1Т2%ЧЩщ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ.::«ОТЕКА (21) 4686782/12 (22) 10,05.89 (46) 15.09.91. Бюл. М 34 (75) А.А.Таранцев (53) 686.8(088.8) (56) Авторское свидетельство СССР

М 1391960, кл. В 43 К 24/00, 1986. (54) АВТОРУЧКА А.А. ТАРАНЦЕВА (57) Изобретение относится к пишущим инструментам и предназначено для использования в шариковых авторучках. Целью изобретения является расширение диапазона используемых пишущих стержней. Asторучка содержит корпус, выполненный с

Изобретение относится к пишущим инструментам и может использоваться при создании шариковых авторучек.

Целью изобретения является расширение диапазона используемых пишущих стержней (с различными геометрическими параметрами).

На фиг.1 показана (увеличен но) авторучка при использовании утолщенного стержня, внешний вид; на фиг.2 — то же, при использовании обыкновенного длинного стержня; на фиг.3 — авторучка в разобранном состоянии (уменьшенно); на фиг,4-5— варианты использования колпачка-фиксатора; на фиг.б — авторучка со стержнем типа

"BlS"; на фиг.7-9 — типы пишущих стрежней.

Авторучка содержит корпус 1 с резьбой, навинчиваемые хвостовую и носовую гильзы 2 и 3, колпачок 4, стержень 5, гайку 6, перфорированную прокладку 7 и внутреннюю гильзу 8 с колпачком-фиксатором 9 и полосу 10. Корпус 1 — цилиндрический по,, Ж,, 1676832 А1 носовой и хвостовой гильзами, расположенными на противоположных концах корпуса и выполненными с торцовыми отверстиями для наконечника пишущих стержней, и внутреннюю гильзу, установленную в корпусе, а также колпачок-фиксатор, соединенный с внутренней гильзой посредством упругой полоса. Хвостовая гильза выполнена со съемной перфорированной прокладкой, закрывающей отверстие в ней, и установлена подвижно с возможностью перемещения по корпусу на расстояние, соответствующее по величине длине пишущего стержня, и фиксации, 9 ил. форме выступ т1, совпадающий по диаметру с гильзами 2 и 3, гильза 2 имеет в торцовой части отверстие 12, диаметр которого соответствует диаметру крепежной части стержня типа "BtS". Колпачок-фиксатор 9 имеет цилиндрическую часть, внутренний диаметр которой равен диаметру носика обыкновенного стержня, а наружный — диаметру носика утолщенного стержня, и упор, выполненный в виде цилиндрической или прямоугольной прокладки.

Прокладка 7 выполнена жесткой с отверстиями (перфорацией) порядка 4 0,3 мм, не снижающими ее жесткость, но обеспечивающими прохождения воздуха. Полоса 10 выполнена ynpyroA и крепится (путем склеивания, например) к упору колпачка-фиксатора 9 и внутренней гильзе 8, наружный диаметр которой не больше внутреннего диаметра корпуса 1, а внутренний диаметр соответствует максимальному диаметру тонкого стержня. Внутреннее расстояние между дном гильзы 2 и окончанием ее резь1676832 бы соответствует максимальной разности длин используемых стержней 5.

В исходном положении при использовании, например, короткого утолщенного стержня 5 гильзу 3 наворачивают на резьбу 5 корпуса 1 и упирают в выступ 11, а гильзу 2 наворачивают на другую резьбу в соответствии с длиной стержня 5 и фиксируют гайкой 6, Внутренняя гильза 8 находится в упоре между верхом стержня 5 и торцом 10 гильзы 2, колпачок-фиксатор 9 и прокладка

7 находятся в полости корпуса 1 и гильзы 3 (фиг.1).

При необходимости замены утолщенного стержня 5, например, на обыкновенный 15 тонкий длинный стержень осуществляют изъятие предыдущего стержня, для чего винчивают гильзы 2 и 3, благодаря чему тарый стержень свободно извлекается месте с прокладкой 7 и внутренней гильзой 20 с колпачком-фиксатором 9, Затем гильзу 2 тавят на торец, в ее нижнюю часть на отерстие 12 накладывают прокладку 7, в коорую упирается новый стержень 5. На его орпус надевают внутреннюю гильзу 8, а на 25 носик — колпачок-фиксатор 9. Потом на корпус 1 навинчивают гильзу 3, а сам корпус 1 надевают на стержень 5 и ввинчивают в

1 гильзу 2 до упора, а затем фиксируют гайкой

, отведенной до этого в крайнее положе- 30 ние. В таком положении авторучка готова к использованию (фиг.2), При необходимости испольэовать стержень 5 типа "BIS" ручку разбирают путем

35 свинчивания гильз 2 и 3 и извлечения старого стержня. Затем с наружной стороны в отверстие 12 вставляют стержень "8 IS", после чего в гильзу 2 вновь ввинчивают корпус

1, в который вставляют внутреннюю гильзу

8 навинчивают гильзу 3, в отверстии которой остается колпачок-фиксатор 9 (это отверстие может закрываться и прокладкой 7), Ручка снова готова к работе (фиг,б), Внутренняя гильза 8 при использовании длинных стержней предотвращает их изгибание при сильном нажиме при письме, а форма упора колпачка-фиксатора 9 может выбираться из технологических и геометрических соображений, Формула изобретения

Авторучка, содержащая корпус с носовой и с хвостовой гильзами, расположенными на противоположных концах корпуса и выполненными с торцовыми отверстиями для наконечника пишущих стержней, и внутреннюю гильзу, установленную в корпусе, отличающаяся тем, что, с целью расширения диапазона используемых пишущих стержней, она снабжена дополнительно колпачком-фиксаторам, соединенным с внутренней гильзой упругой полосой, а хвостовая гильза выполнена со съемной перфорированной прокладкой, закрывающей отверстие в ней, и установлена подвижно с возможностью перемещения по корпусу на расстояние, соответствующее длине пишущего стержня, и фиксирования, . 1676832

1

1

3

4

1676832

Чтолщенный ю ержюь Риг 7

Редактор Н.Горват

Заказ 3072 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Тонкий короюки0 стержень

Танкий длинныц схожею винный стерРнь с мФФГиюальныи диаметром

Стеряеиь тиш

„ЮЛ "

Составитель С.Москалев

Техред М.Моргентал Корректор Н.Король
