Способ получения смешанного простого эфира целлюлозы

Способ получения смешанного простого эфира целлюлозы

Иллюстрации

Показать все

Реферат



Изобретение относится к химической технологии, а именно к получению смешанных простых эфиров целлюлозы, которые могут найти применение в нефтедобывающей промышленности в качестве стабилизаторов буровых растворов. Изобретение позволяет улучшить реологические свойства растворов эфиров целлюлозы за счет того, что целлюлозу обрабатывают щелочью , монохлорацетатом натрия и мезодибромсукцинатом натрия при молярном соотношении целлюлозы, щелочи, мезодибромсукцината натрия и монохлорацетата натрия 1:2,6-(0,25-0,75):(0,5-1,5) в среде этанола и воды при подъеме температуры до 70°С в течение 1,0 ч с последующей выдержкой при этой температуре в течение 1 ч. 1 табл.

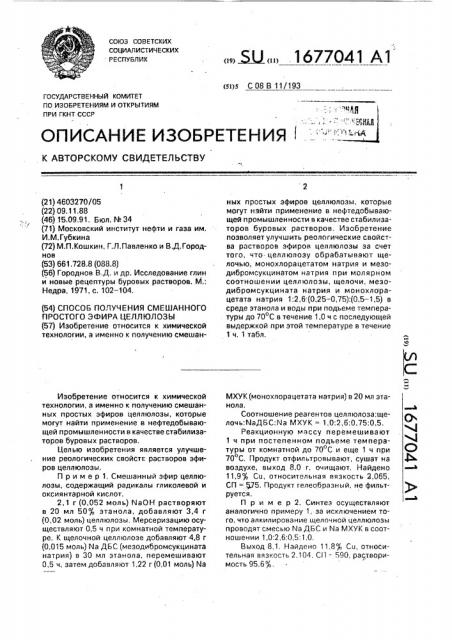

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (51)5 С 08 В 11/193

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4603270/05 (22) 09.11.88 (46) 15.09,91. Бюл. М 34 (71) Московский институт нефти и газа им.

И.М.Губкина (72) M.Ï.Êîøêèí, Г.Л.Павленко и В.Д.Городнов (53) 661.728.8 (088.8) (56} Городнов В,Д. и др. Исследование глин и новые рецептуры буровых растворов. M.;

Недра, 1971, с. 102-104, (54) СПОСОБ ПОЛУЧЕНИЯ СМЕШАННОГО

ПРОСТОГО ЭФИРА ЦЕЛЛЮЛОЗЫ (57) Изобретение относится к химической технологии, а именно к получению смешанИзобретение относится к химической технологии, а именно к получению смешанных простых эфиров целлюлозы, которые могут найти применение в нефтедобывающей промышленности в качестве стабилизаторов буровых растворов.

Целью изобретения является улучшение реологических свойств растворов эфиров целлюлозы.

Пример 1, Смешанный эфир целлюлозы, содержащий радикалы гликолевой и оксиянтарной кислот.

2,1 г (0,052 моль) NаОН растворяют в 20 мл 50% этанола, добавляют 3,4 r (0,02 моль) целлюлозы. Мерсеризацию осуществляют 0,5 ч при комнатной температуре. К щелочной целлюлозе добавляют 4,8 г (0,015 моль) Na ДБС (мезодибромсукцината натрия) в 30 мл этанола, перемешивают

0,5 ч, затем добавляют 1,22 г (0,01 моль) Na

„„59„„1677041 А1 ных простых эфиров целлюлозы, которые могут найти применение в нефтедобывающей промышленности в качестве стабилизаторов буровых растворов, Изобретение позволяет улучшить реологические свойства растворов эфиров целлюлозы за счет того, что целлюлозу обрабатывают щелочью, монохлорацетатом натрия и мезодибромсукцинатом натрия при малярном соотношении целлюлозы, щелочи, мезодибромсукцината натрия и монохлорацетата натрия 1;2,6(0,25-0,75):(0,5 — 1,5) в среде этанола и воды при подъеме температуры до 70 С в течение 1,0 ч с последующей выдержкой при этой температуре в течение

1 ч, 1 табл.

МХУК (монохлорацетата натрия) в 20 мл этанола. и

Соотношение реагентов целлюлоза:ще- О лочь:йаДБС:Na МХУК = 1,0:2,6:0,75:0,5.

Реакционную массу перемешивают

1 ч при постепенном подъеме температуры от комнатной до 70 С и еще 1 ч при С

70 С, Продукт отфильтровывают, сушат на 4Ъ воздухе, выход 8,0 г, очищают, Найдено

11,9% Си, относительная вязкость 2,065, СП =!р75. Продукт гелеобразный, не фильтруется, Пример 2. Синтез осуществляют аналогично примеру 1, за исключением того, что алкилирование щелочной целлюлозы проводят смесью Na ДБС и Na MXYK в соотношении 1,0:2,6:0,5:1,О.

Выход 8,1. Найдено 11,8% Си, относительная вязкость 2,104, СП = 590, растворимость 95,6%.

1677041

Пример 3. Синтез осуществляют аналогично примеру 1 за исключением того, что алкилирование щелочной целлюлозы проводят смесью йаДБС и Na МХУК в соотношении 1,0:2,6;0,25:1,5.

Составитель Т. Мартинская

Редактор M. Циткина Техред M.Ìîðãåíòaë .Корректор А.Осауленко

Заказ 3082 Тираж 295 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Выход 9,4 г. Найдено 13,0 )ь Си, относительная вязкость 2,167, СП = 615, растворимость 99,4 g,.

Сравнительные реологические характеристики 27-ных водных растворов известных эфиров целлюлозы — метипкарбоксиметилцеллюлозы (МКМЦ) и карбоксиметипоксиэтилцеллюлозы (KM03Ц) и предлагаемых эфиров целлюлозы представлены в таблице.

В таблице использованы следующие сокращения: К вЂ” показатель консистенции (густоты) глинистой суспензии, Il — безразмерная величина, отражающая отличие суспензии от ньютоновской жидкости.

Формула изобретения

Способ получения смешанного просто5 rg эфира целлюлозы, включающий обработку целлюлозы щелочью и алкилирующими агентами с последующим выделением целевого продукта, о т и и ч а ю шийся тем, что, с цепью улучшения реологических свойств

10 растворов эфиров целлюлозы, s качестве алкипирующих агентов используют монохлорацетат натрия и мезодибромсукцинат натрия, а обработку проводят при молярном соотношении целлюлозы, щелочи, мезодиб15 ромсукцината натрия и монохлорацетата натрия 1:2,6;(0,25-0,75):(0,5-1,5) в среде этанола или воды при подьеме температуры до

70 С в течение 1 ч с последующей выдержкой при этой температуре в течение 1 ч.
