Нетканый материал

Нетканый материал

Иллюстрации

Показать все

Реферат



Изобретение относится к текстильной промышленности и позволяет повысить время защитного действия фильтра при очистке кислых и основных газов. Нетканый материал выполнен из ионообменных модифицированных поликапроамидных волокон и состоит из смеси анионообменного волокна на основе привитого сополимера поликапроамида с полидиметиламиноэтилметакрилатом при содержании его 15-25% по массе и катионообменного волокна на основе привитого сополимера поликапроамида и полиметакриловой кислоты при содержании последней 15-25% по массе, при содержании катионообменного волокна 30- 70% от массы смеси. 1 табл

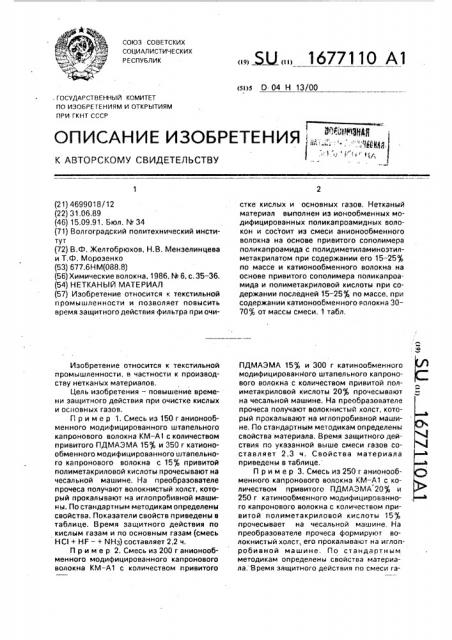

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК. Ж. 1677110 А1 (51)5 0 04 Н 13/00. ГОСУДАРСТВЕ ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ,„, :",",". ..","„.„, К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ы (21) 4699018/12 (22) 31.06,89 (46) 15.09.91. Бюл. ¹ 34 (71) Волгоградский политехнический институт (72) В,Ф. Желтобрюхов, Н.В. Менэелинцева и Т,Ф. Морозенко (53) 677.6Н М(088.8) (56) Химические волокна, 1986, ¹ 6, с. 35 — 36. (54) НЕТКАНЫЙ МАТЕРИАЛ (57) Изобретение относится к текстильной промышленности и позволяет повысить время защитного действия фильтра при очиИзобретение относится к текстильной промышленности, в частности к производству нетканых материалов.

Цель изобретения — повышение времени защитного действия при очистке кислых и основных газов.

Г1 р и м е р 1. Смесь из 150 г анионообменного модифицированного штапельного капронового волокна КМ-А1 с количеством привитого ПДМАЭМА 15 и 350 г катионообменного модифицированного штапельного капронового волокна с 15 привитой полиметакриловой кислоты прочесывают на чесальной машине. На преобразователе прочеса получают волокнистый холст, который прокалывают на иглопробивной машины. По стандартным методикам определены свойства. Показатели свойств приведены в таблице. Время защитного действия по кислым газам и по основным газам (смесь

Н С! + HF — + Гч Нз) составляет 2,2 ч.

Пример 2. Смесь иэ 200 г анионообменного модифицированного капронового волокна КМ-А1 с количеством привитого стке кислых и основных газов. Нетканый материал выполнен иэ ионообменных модифицированных поликапроамидных волокон и состоит иэ смеси анионообменного волокна на основе привитого сополимера поликапроамида с полидиметиламиноэтилметакрилатом при содержании его 15 — 25 по массе и катионообменного волокна на основе привитого сополимерэ поликапроамида и полиметакриловой кислоты при содержании последней 15-25 по массе, при содержании катионообменного волокна 3070 (, от массы смеси. 1 табл, ПДМАЭМА 15 и 300 г катинообменного модифицированного штапельного капронового волокна с количеством привитой полиметакриловой кислоты 20 ф прочесывают на чесальной машине. На преобразователе прочеса получают волокнистый холст, который прокалывают на иглопробивной машине. По стандартным методикам определены свойства материала. Время защитного действия по указанной выше смеси газов составляет 2,3 ч. Свойства материала приведены в таблице.

Пример 3. Смесь из 250 r анионообменного капронового волокна КМ-А1 с количеством привитого ПДМАЭМА 20 и

250 r катинообменного модифицированного капронового волокна с количеством привитой полиметакриловой кислоты 15 прочесывает на чесальной машине. На преобразователе прочеса формируют волокнистый холст, его прокалывают на иглопробивной машине. По стандартным методикам определены свойства материала. Время защитного действия по смеси га1677110 зов НС1, HF, МН3 составляет 2,4 ч, Свойства материала приведены в таблице.

Пример 4. Смесь иэ 300 r анионообменного волокна HM — А1 при содержании, привитого ПДМАЭМА 25 ф, и 200 г катионо- 5 обменного модифицированного капронового волокна при содержании привитой полиметакриловой кислоты 20 ф, прочесывают на чесальной машине. На преобразователе прочеса получают волокнистый холст, 10 который прокалывают на иглопробивной машине. По стандартным методикам определены свойства материала, Время защитного действия по указанной выше смеси газов 2,45 ч. Свойства материала приведе- 15 ны в таблице.

Г1 р и м е р 5, Смесь из 350 r анионообменного волокна КМ вЂ” А1 с 20 мас,, привитого ПДМАЭМА и 150 r катионообменного модифицированного капронового волокна с 20

25% привитой полиметакриловой кислоты прочесывают на чесальной машине. На преобразователе прочеса формируют холст, которых прокалывают на иглопробивной машине. По стандартным методикам опре- 25 делены свойства Материала, Время защитного действия по смеси газов НС1, HF, МНз

2,5 ч, Свойства материала приведены в таблице.

Фильтрующий материал может применяться в средствах очистки воздуха от основных и кислых газов.

Иатериал

Показатели

Т рото тип 1 2 базовый) при кол-ве

ППИЛЗИЛ 3OZ и полиметакрилов ой кислоты 30Х при кол-ве

ПДИЛЗМЛ 1ОХ и полимета— крилов ой кислоты 107

24,0

25,1

33,0

34,0

4,3

4,7

20,3 24,2 10,4

21,0 26,0 11 3

301 324 181

31 7 33 О 18 3

3 9 4 1 3 5

4,0 4,3 3,8

14„3 18,1

15,1 19,3

26,3 27,8

26,7 29, О

4,1 4,2

4,5 4,6

12,37 12,9

13,07 13,6

12,27 25,6

26,13 26,2

0,1 4,0

0,1 4,2

2,7

1 1 2 2 2 3 2 4 2 45 2 5 1 5

238

150

245 248 235

205 210 212

238 240

196 203

250 235

185 190

67,6 60,3 62,0 64,5 65,3 66,0 65,2

64,3

H p и м е ч à í « е, 1, При проведении испытаний концентрации газов составляли:

НС1 — 100 мг/и, HP 2,5 мг/и, НН 20 мг/м при нормальной относительной влавности газовоздупной смеси. 2. Соотношение газон в смеси по объему составляло 1:1:1.

Составитель О.Карева

Техред М.Моргентал Корректор Н.Король

Редактор Н.йитев

Заказ 3086 Тираж 276 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Вре мя, ч до проскока НС1 до насыщения НС1 цо проскока HF до насыщения HF до проскока ННз до насыщения NH3

Время защитноro действия по смеси ra" зов НС1, HF NH л

Воздухопроницаемость (перепад давлений 20 Ila) дмlм с

Разрывная нагрузка Н

Удлинение при разрыве, Х

Формула изобретения

Нетканый материал, выполненный из ионообменных модифицированных поликапроамидных волокон, о т л и ч а ю щ и йс я тем, что, с целью повышения времени защитного действия при очистке кислых и основных газов, материал выполнен из смеси анионообменного волокна на основе привитого сополимера поликапроамида с полидиметиламинозтилметакрилатом при содержании его 15 — 257," по массе и катионообменного волокна на основе привитого сополимера поликапроамида и полиметакриловой кислоты при содержании последней 15 — 25";ь по массе, при этом содержание катионообменного волокна составляет 30707 от массы смеси.
