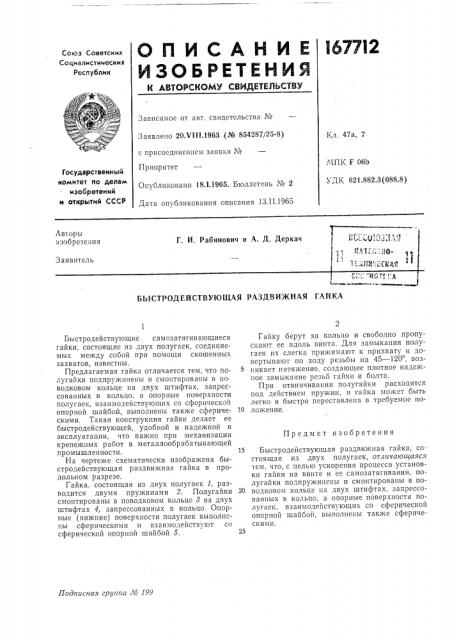

О П И С А Н И Е f67712

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства ¹

Заявлено 20Х111.1963 (№ 854287/25-8) Кл. 47а, 7 с присоединением заявки №

Приоритет

МПК F 06Ь

УДК 621.882.3(088,8) Государственный комитет по делам изобретений и открытий СССР

Опубликовано 18.1.1965. Бюллетень № 2

Дата опубликования описания 13.11.1965

Авторы изобретения

Г. И. Рабинович и А. Д. Деркач

Заявитель

БЫСТРОДЕЙСТВУЮЩАЯ РАЗДВИЖНАЯ ГАЙКА

Предмет изобретения

Подписная группа Л& 199

Быстродействующие самозатягивающиеся гайки, состоящие из двух полугаек, соединяемых между собой при помощи скошенных захватов, известны.

Предлагаемая гайка отличается тем, что полугайки подпружинепы и смонтированы в новодковом кольце на двух штифтах, запрессованных в кольцо, а опорные поверхности полугаек, взаимодействующих со сферической опорной шайбой, выполнены также сферическими. Такая конструкция гайки делает ее быстродействующей, удобной и надежной в эксплуатации, что важно при механизации крепежных работ в металлообрабатывающей промышленности.

На чертеже схематически изображена быстродействующая раздвижная гайка в продольном разрезе.

Гайка, состоящая из двух полугаек 1, разводится двумя пружинами 2. Полугайки смонтированы в поводковом кольце 8 на двух штифтах 4, запрессованных в кольцо. Опорные (нижние) поверхности полугаек выполнены сферическими и взаимодействуют со сферической опорной шайбой 5, Гайку берут за кольцо и свободно пропускают ее вдоль винта. Для замыкания полугаек их слегка прижимают к прихвату и довертывают по ходу резьбы на 45 — 120, возt,èêàåò натяжение, создающее плотное надежное замыкание резьб гайки и болта.

При отвинчивании полугайки расходятся под действием пружин, и гайка может быть легко и быстро переставлена в требуемое по10 ложение, 15 Быстродействующая раздвижная гайка, состоящая из двух полугаек, отличающаяся тем, что, с целью ускорения процесса установки гайки на винте и ее самозатягивания, полугайки подпружинены и смонтированы в по20 водковом кольце на двух штифтах, запрессованных в кольцо, а опорные поверхности полугаек, взаимодействующих со сферической опорной шайбой, выполнены также сферическими.

25!

67712

I !
