Амортизатор
Иллюстрации
Реферат
Изобретение относится к машиностроению и может быть использовано для защиты оборудования и приборов от вибрационных и ударных нагрузок, Целью изобретения является повышение эффективности пространственной виброударозащмгы за счет изменения вида трения, сухого на конструктивное и за счет перераспределения жесткостных характеристик основного упругого элемента. При возникновении динамических нагрузок оба упругих элемента, которые включены параллельно, воспринимают эту нагрузку. Однако первый упругий элемент в виде криволинейного бруса 1 испытывает одновременно сложны деформации: изгиба, сдзмга, сжэтия - растяжения, Второй упругий элемент 5 1/ Спытывз т только деформации згиба, т.к. его концы укреплены на накладках 3 с помощью антифрикционных направляющих 10 и перемычек 11. Зил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (я)5 F 16 F 7/02
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4673205/28 (22) 04.04.89 (46) 15.09.91. Бюл. 1Ф 34 (72) И.С.Карасов и О.Н.Орлов (53) 621-567.1(088.8) (56) Авторское свидетельство СССР
М 696207, кл, F 16 F 7/02, 1978. (54) АМОРТИЗАТОР (57) Изобретение относится к машиностроению и может быть использовано для защиты оборудования и приборов от вибрационных и ударных нагрузок. Целью изобретения является повышение эффективности пространственной виброударозащиты за счет
„„5U„, 1677402 А1 изменения вида трения, сухого на конструктивное и эа счет перераспределения жесткостных характеристик основного упругого элемента. При возникновении динамических нагрузок оба упругих элемента. которые включены параллельно, воспринимают эту йагрузку, Однако первый упругий элемент в виде криволинейного бруса 1 испытывает одновременно сложные деформации. изгиба, сда.:та, сжэтия — растяжения, BTQрой упругий элемент 5 испытывает только деформации изгиба, т.к. его концы укреплены на накладках 3 с помощью антифрикционных направляющих 10 и перемычек
11. 3 ил, 1677402
Изобретение относится к машиностроению и может быть использовано для защиты оборудования и приборов от вибрационных и ударных воздействий.
Цель изобретения — повышение эффективности пространственной виброударозащиты за счет изменения вида трения сухого на конструкционное и за счет перераспределения жесткостных характеристик основногс упругого элемен-а.

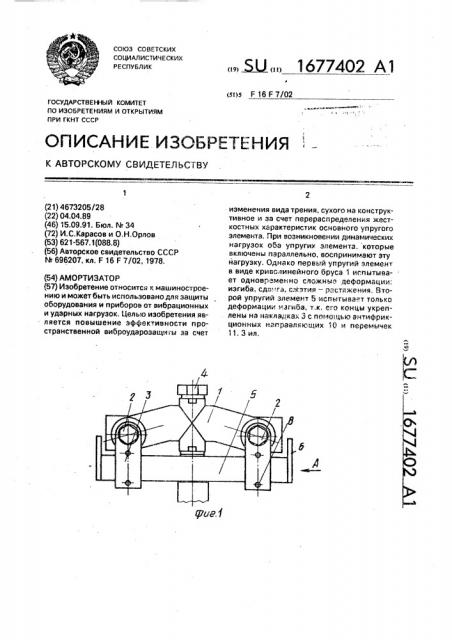

На фиг. 1 изображен амортизатор, общий вид; на фиг. 2 — то же, вид сверху; на фиг, 3 — вид А на фиг. 1.
Амортизатор содержит первый упругий элемент в виде криволинейного бруса 1, состоящего из двух соосно размещенных крайних колен, где расположены узлы 2 крепления к одному из оснований и накладки 3, центрального колена,где размещен узел 4 крепления к другому основанию, и двух средних упругих колен, расположенных под углом к остальным, Узлы 2 и 4 крепления включают в себя втулку. Ось втулки узла 4 крепления перпендикулярна центральному колену, а ось центрального колена смещена относительно осей крайних колен по длине втулки центрального узла
4 крепления.
Второй упругий элемент 5 выполнен в виде балки с ограничителями 6 на концах, связан в средней части с центральным узлом 4 крепления первого упругогс элемента и выполнен из резинокордного материала, состоящего из обернутых тканью 7 слоев ткани 8, корда и резины.
Амортизатор снабжен дополнительными накладками 9, установленными на крайних коленах оппозитно основным накладкам 3, направляющими 10, выполненными из антифрикционного материала, расположенными на внутренних поверхностях накладок 3 и 9 и связывающими их перемычками 11, а второй упругий элемент
5 расположен между направляющими t0 и перемычками 11 фторопласта, Амортизатор работает следующим образом.
При возникновении динамических нагрузок оба упругих элемента, которые включены параллельно, воспринимают эти нагрузки. Однако, если криволинейный
50 брус 1 испытывает одновременно сложные деформации — изгиба, сдвига, сжатия (растяжения), то второй упругий элемент5 испытывает только деформации изгиба, так как его концы 5 укреплены на накладках 3 с помощью антифрикционных направляющих
10 и перемычек 11, Это позволяет испольэовать высокие демпфирующие свойства резинскордного материала и избежать негативного его влияния, связанного с тем, что резинокордный материал практически нерастяжим, При деформациях амортизатора, превышающих заранее заданную величину, выбирается зазор между ограничителями 6, укрепленными на концах второго упругого элемента 5, и происходит ограничение хода, Формула изобретения
Амортизатор для установки между двумя основаниями, содержащий упругие элементы, один из которых выполнен из резиноподобного материала в виде криволинейного бруса из двух соосных крайних колен с накладками и узлами крепления к одному из оснований, центрального колена, параллельного крайним, с узлом крепления в виде втулки к другому основанию, которая перпендикулярна центральному колену, и двух средних колен, расположенных под углом к остальным, второй упругий элемент в виде балки с ограничителями на концах, связанный в средней части с центральным узлом крепления первого упругсгс элемента, отличающийся тем, что, с целью повышения эффективности пространственной виброударозащиты, второй упругий элемент выполнен из резинокордного материала, ось центрального колена смещена относительно осей крайних колен по длине втулки, узлы крепления крайних колен выполнены также в виде втулок, а амортизатор снабжен дополнительными накладками, установленными на крайних коленах оппозитно основным, выполненными из а нтифрикционного материала направляющими, расположенными на внутренних поверхностях накладок, и связывающими их перемычками, а второй упругий элемент расположен между направляющими и перемычками.
1677402
