Реферат

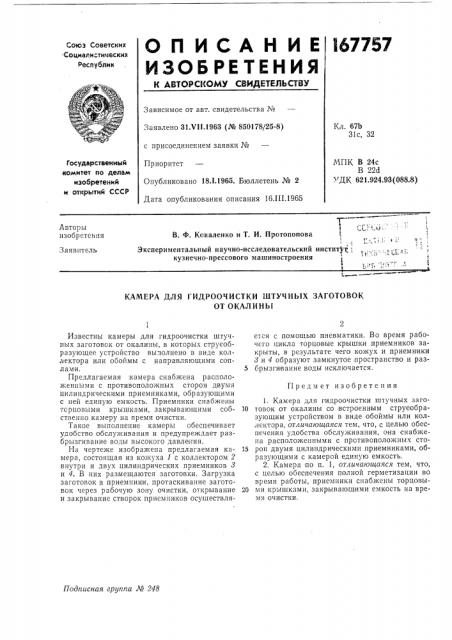

ОП ИСАН ИЕ

ИЗОБ РЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

I67 757

Союз Советских

:Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 31 VII,1963 (№ 850178/25-8) с присоединением заявки №

Приоритет

Опубликовано 18.1.1965. Бюллетень № 2

Дата опубликования описания 16.Ш.1965

Кл. 67b

31с, 32

Государственный комнтет по делам изобретений и открытий СССР

МПК В 24с

В 22d

УДК 621.924.93(088.8) Авторы изобретения

В. Ф. Коваленко и T. И . Протопопова

Экспериментальный научно-исследовательский институт„ ;. кузнечно-прессового машиностроения

:-Заявитель

КАМЕРА ДЛЯ ГИДРООЧ И СТКИ 1ЦТУЧ И ЫХ ЗАГОТОВОК

ОТ ОКАЛИНЫ

Предмет изобретения

Подписная группа № 248

Известны камеры для гидроочисгки штучных заготовок от окалины, в которых струеобразующее устройство выполнено в виде коллектора или обоймы с направляющими соплами.

Предлагаемая камера снабжена расположенными с противоположных сторон двумя цилиндрическими приемниками, ооразующими с ней единую емкость. Приемники снабжены тсрцовыми крышками, закрывающими собственно камеру на время очистки.

Такое выполнение камеры обеспечивает удобство обслуживания и предупреждает разбрызгивание воды высокого давления.

На чертеже изображена предлагаемая камера, состоящая из кожуха 1 с коллектором 2 внутри и двух цилиндрических приемников 8 и 4. B них размещаются заготовки. Загрузка заготовок в приемники, протаскивание заготовок через рабочую зону очистки, открывание и закрывание створок приемников осушествляе-;ся с помощью пневматики. Во время рабочего цикла торцовые крышки приемников закрыты, в результате чего кожух и приемники

3 и 4 образуют замкнутое пространство и раз5 брызги ванне воды исключается.

1. Камера для гидроочистки штучных заго10 тонок от окалины со встроенным струеобразующим устройством в виде обоймы или коллектора, отличающаяся тем, что, с целью обеспечения удобства обслуживания, она снабжена расположенными с противоположных сто15 рон двумя цилиндрическими приемниками, образующими с камерой единую емкость.

2. Камера по и. 1, отличающаяся тем, что, с целью обеспечения полной герметизации во время работы, приемники снабжены торцовы20 ми крышками, закрывающими емкость на время очистки.

167757

Составитель T. Винник

Редактор Г. М. Печоров Техред А. К. Ткаченко

Корректор Л. Е. Марисич

Типография, пр. Сапунова, 2

Заказ 380, 6 Тираж 525 Формат бум, 60)(90 /в Объем 0,13 изд. л. Цена 5 коп.

Ц11ИИПИ Государственного ко птста по делам изобретении и открытий СССР

Москва, Центр, пп Серова, д. 1
