Способ определения акустического сопротивления пористых материалов

Способ определения акустического сопротивления пористых материалов

Иллюстрации

Показать все

Реферат



Изобретение касается неразрушающего контроля. Целью изобретения является повышение чувствительности и точности. Через эталонную жидкость, смачивающую поверхность исследуемого материала с полным заполнением его пор, излучают в направлении указанной поверхности ультразвуковые колебания, принимают отраженные от этой поверхности сигналы и сигналы, отраженные от дна неровностей поверхности исследуемого материала. Далее определяют по параметрам принятых сигналов коэффициенты отражения ультразвука при двух различных значениях акустического сопротивления эталонной жидкости, с учетом которых находят искомый параметр.

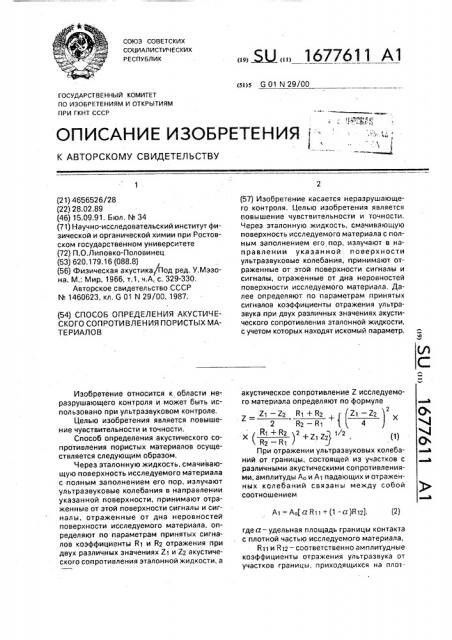

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 6 01 N 29/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР яиек

1 ч

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Z1 — Z2 R1 + Яг „Z1 — 22

2 R2 — R1 4

А1 = Ао(а 811+ (1 - а)812), (2) (21) 4656526/28 (22) 28.02.89 (46) 15,09.91, Бюл. ¹ 34 (71) Научно-исследовательский институт физической и органической химии при Ростовском государственном университете (72) П.О.Липовко-Половинец (53) 620.179.16 (088.8) (56) Физическая акустика/Под ред. У.Мазана. М.: Мир, 1966, т.1, ч.А, с. 329-330, Авторское свидетельство СССР

N 1460623, кл, G 01 N 29/00, 1987. (54) СПОСОБ ОПРЕДЕЛЕНИЯ АКУСТИЧЕСКОГО СОПРОТИВЛЕНИЯ ПОРИСТЫХ МАТЕРИАЛОВ

Изобретение относится к области неразрушающего контроля и может быть использовано при ультразвуковом контроле, Целью изобретения является повышение чувствительности и точности.

Способ определения акустического сопротивления пористых материалов осуществляется следующим образом.

Через эталонную жидкость, смачивающую поверхность исследуемого материала с полным заполнением его пор, излучают ультразвуковые колебания в направлении указанной поверхности, принимают отраженные от этой поверхности сигналы и сигналы, отраженные от дна неровностей поверхности исследуемого материала, определяют по параметрам принятых сигналов коэффициенты R1 и R2 отражения при двух различных значениях Z1 и Z2 акустического сопротивления эталонной жидкости, а

„„. Ж„„1677611 А1 (57) Изобретение касается неразрушающего контроля. Целью изобретения является повышение чувствительности и точности, Через эталонную жидкость, смачивающую поверхность исследуемого материала с полным заполнением его пор, излучают в направлении указанной поверхности ультразвуковые колебания, принимают отраженные от этой поверхности сигналы и сигналы, отраженные от дна неровностей поверхности исследуемого материала. Далее определяют по параметрам принятых сигналов коэффициенты отражения ультразвука при двух различных значениях акустического сопротивления эталонной жидкости, с учетом которых находят искомый параметр. акустическое сопротивление Z исследуемого материала определяют по формуле

При отражении ультразвуковых колебаний от границы, состоящей из участков с различными акустическими сопротивлениями, амплитуды Ао и А1 падающих и отраженных колебаний связаны между собой соотношением где а — удельная площадь границы контакта с плотной частью исследуемого материала, R11 и R12 — соответственно амплитудные коэффициенты отражения ультразвука от участков границы, приходящихся на плот1677611

Составитель В.Сорокин

Редактор О.Спесивых Техред M,Ìoðãåíòàë Корректор Q.Êðàâöîâà

Заказ 3110 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент". г. Ужгород, ул.Гагарина, t01 ную часть исследуемого материала и эталон ную жидкость.

С другой стороны, Е+Z (3) +21

При акустическом сопротивлении эталонной жидкости величиной 22 соотношение (2) с учетом (3) запишем в виде

Az =Ао (а +(1 — а)Втаб). (4)

Коэффициенты R12 и R22 есть пересчитанные от нагрузки в сторону источника колебаний на расстояние эффективной глубины пор поверхности исследуемого материала значения коэффициентов R11 и R21 отражения, т.е.

R12 = kR11 N R22 = kR21 (5) где k — коэффициент пересчета.

Поскольку 1 = A1/Ap и R2 = А21Ао, (6) где R1 и R2 суть суммарные (интегральные) измеряемые коэффициенты отражения, учитывая (5), получим

Z+Z1 Z+Z2

Я1

Z — 21 Z -22

= Й2 откуда следует расчетное соотношение (1).

Таким образом, при осуществлении способа учитываются сигналы отраженных от дна неровностей поверхности исследуемого материала ультразвуковых колебаний, что повышает чувствительность и точность измерений;

Формула изобретения

Способ определения акустического сопротивления пористых материалов, заключающийся в том, что излучают в на10 правлении границы акустического контакта между эталонным и -исследуемым материалами ультразвуковые колебания, принимают отраженные от указанной границы сигналы и определяют коэффициенты отра15 жения ультразвука при двух различных значениях акустического сопротивления эталонного материала, с учетом которых определяют искомый параметр. о т л и ч а юшийся тем, что, с целью повышения

20 чувствительности и точности, дополнительно принимают сигналы, отраженные от дна неровностей поверхности исследуемого материала, величины которых учитывают при определении значений коэффициентов от25 ражения, а в качестве эталонного материала используют жидкость, смачивающую поверхность материала с полным заполнением ее пор,
