Способ ультразвуковой дефектоскопии двуслойных материалов

Способ ультразвуковой дефектоскопии двуслойных материалов

Иллюстрации

Показать все

Реферат



Изобретение касается неразрушающего контроля. Целью изобретения является расширение номенклатуры контролируемых материалов за счет обеспечения контроля материалов, у которых акустическое сопротивление наружного слоя выше, чем внутреннего, и повышение точности. Ультразвуковые колебания излучают ультразвуковым преобразователем, протяженность ближней зоны которого превышает толщину наружного слоя исследуемого материала со стороны этого слоя. Принимают отраженные от границы раздела слоев сигналы, измеряют амплитуды подающего и отраженного сигналов на контролируемом и заведомо бездефектном участках исследуемого материала, определяют коэффициенты отражения ультразвука от этих участков, по величине и знаку которых судят о наличии и размерах дефекта. (Л С

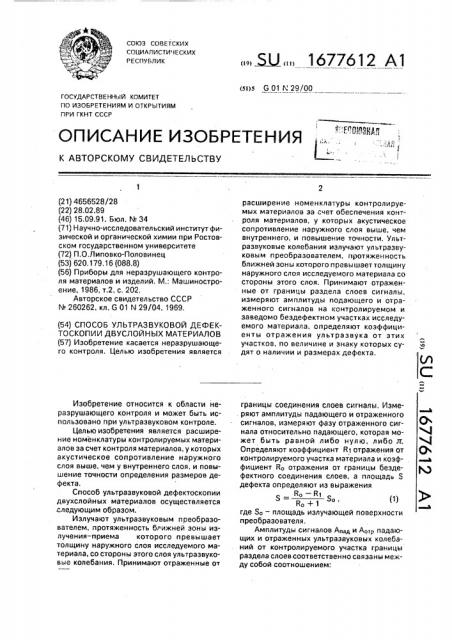

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з G 01 N 29/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

" лли, К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4656528/28 (22) 28.02.89 (46) 15,09;91. Бюл. М 34 (71) Научно-исследовательский институт физической и органической химии при Ростовском государственном университете (72) П.О.Липовко-Половинец (53) 620,179,16 (088.8) (56) Приборы для неразрушающего контроля материалов и изделий, М,: Машиностроение, 1986, т.2, с, 202, Авторское свидетельство СССР

N260262,,кл. G 01 N 29/04. 1969. (54) СПОСОБ УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОПИИ ДВУСЛОЙНЫХ МАТЕРИАЛОВ (57) Изобретение касается неразрушающего контроля. Целью изобретения является

Изобретение относится к области неразрушающего контроля и может быть использовано при ультразвуковом контроле.

Целью изобретения является расширение номенклатуры контролируемых материалов за счет контроля материалов, у которых акустическое сопротивление наружного слоя выше, чем у внутреннего слоя, и повышение точности определения размеров дефекта.

Способ ультразвуковой дефектоскопии двухслойных материалов осуществляется .следующим образом.

Излучают ультразвуковым преобразователем, протяженность ближней зоны излучения — приема которого превышает толщину наружного слоя исследуемого материала, со стороны этого слоя ультразвуковые колебания, Принимают отраженные от

„„5U„„1677612 А1 расширение номенклатуры контролируемых материалов за счет обеспечения контроля материалов, у .которых акустическое сопротивление наружного слоя выше, чем внутреннего, и повышение точности. Ультразвуковые колебания излучают ультразвуковым преобразователем, протяженность ближней зоны которого превышает толщину наружного слоя исследуемого материала со стороны этого слоя. Принимают отраженные от границы раздела слоев сигналы. измеряют амплитуды подающего и отраженного сигналов на контролируемом и заведомо бездефектном участках исследуемого материала, определяют коэффициенты отражения ультразвука от этих участков, по величине и знаку которых судят о наличии и размерах дефекта. границы соединения слоев сигналы. Измеряют амплитуды падающего и отраженного сигналов, измеряют фазу отраженного сигнала относительно падающего, которая может быть равной либо нулю, либо л, Определяют коэффициент R> отражения от контролируемого участка материала и коэффициент R<> отражения от границы бездефектного соединения слоев, а площадь S дефекта определяют из выражения (1) о+" где $0 — площадь излучающей поверхности преобразователя, Амплитуды сигналов Anag u Aovp падающих и отраженных ультразвуковых колебаний от контролируемого участка границы раздела слоев соответственно связаны между собой соотношением:

1677612

Как следует из выражения (1), соотношение акустических сопротивлений наружного и внутреннего слоев исследуемого материала не влияет на результат измерений, что повышает их точность и расширяет область применения способа.

Составитель В.Сорокин

Техред М.Моргентал Корректор О.Кравцова

Редактор О.Спесивых

Заказ 3110 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", F. Ужгород, ул.Гагарина, 101

Аотр Апад (cx1 Ro М ) (2) где Rp — коэффициент отражения ультразвука от границы бездефектного соединения;

Q> и а — соответственно удельные площади поверхности границы соединения слоев в пределах контура ультразвукового пучка, занятые беэдефектным соединением и дефектом, причем а1+ а =1. (3)

Измерение А д осуществляют на участке контролируемого соединения слоев материала, где внутренний слой отсутствует, либо используют данные калибровочных измерений, Измеренное отношение А тр/А ад, представляющее собой значение измеренного коэффициента R< в случае, когда преобразователь имеет равномерную ближнюю зону, протяженность которой превышает толщину наружного слоя, совпадает со значением, заданным выражением (2), т.е.

К i = (1- a2) Rо- а2, (4) откуда вытекает расчетное соотношение (1).

Формула изобретения

Способ ультразвуковой дефектоскопии двуслойных материалов. заключающийся в том, что излучают ультразвуковым преобра5 зователем колебания со стороны наружной поверхности материала. принимают отраженные от границы соединения слоев ультразвуковые колебания и измеряют их амплитуду и фазу, по которым определяют

10 наличие и площадь дефектов на границе соединения слоев, отл и ч а ю щи и с я тем, что, с целью расширения номенклатуры контролируемых материалов за счет обеспечения контроля материалов, у которых

15 акустическое сопротивление наружного слоя выше, чем у внутреннего слоя, и повышения точности определения размеров дефекта. используют ультразвуковой преобразователь с равномерной ближней зо20 ной излучения-приема, протяженность которой превышает толщину наружного слоя материала, измеряют амплитуду сигнала, падающего на границу соединения слоев, по измеренным параметрам определяют

25 коэффициенты отражения ультразвука от этой границы и от бездефектной границы соединения слоев исследуемого материала, по величинам которых судят о наличии и величине площади дефекта,
