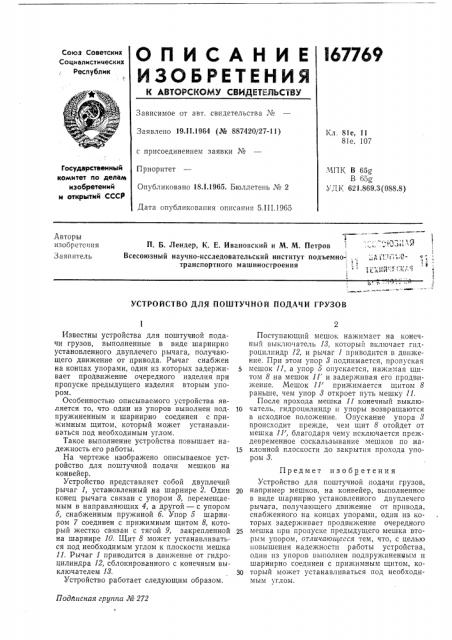

О П И С А Н И Е I6776 mp
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства «?¹
Заявлено 19.11.1964 (№ 887420/27-11) Ь;л. 81е, 11
8!е, 107 с присоединением заявки №
Приоритет
Государственный комитет ло делав изобретений и открытий СССР
МПК В 65@
В 65о
УЛК 621,869,3{088.8) Опубликовано 18.!.1965. Бюллетень № 2
Дата опубликования описания 5.П1.19G5
Авторы изобретения
Заяни1ель
П. Б. Лендер, К. Е. Ивановский и М. М. Петров
Всесоюзный научно-исследовательский институт подъемно-, . транспортного машиностроения
« 1; с1 °
УСТРОЙСТВО ДЛЯ ПОШТУЧНОЙ ПОДАЧИ ГРУЗОВ
Подйисная группа JH 272
Известны устройства для поштучной подачи грузов, выполненные в виде шарнирно установленного двуплечего рычага, получающего движение от привода. Рычаг снабжен на концах упорами, один из которых задерживает продвижение очередного изделия при пропуске предыдущего изделия вторым упором.
Особенностью описываемого устройства является то, что один из упоров выполнен подпружиненным и шарнирно соединен с прижимным щитом, который может устанавливаться под необходимым углом.
Такое выполнение устройства повышает надежность его работы.
На чертеже изображено описываемое устройство для поштучной подачи мешков на конвейер.
Устройство представляет собой двуплечий рычаг 1, установленный на шарнире 2. Один конец рычага связан с упором 8, перемещаемым в направляющих 4, а другой — с упором б, снабженным пружиной б. Упор б шарниром 7 соединен с прижимным щитом 8, который жестко связан с тягой 9, закрепленной на шарнире 10. Щит 8 может устанавливаться под необходимым углом к плоскости мешка
11. Рычаг 1 приводится в движение от гидроцилиндра 12, сблокированного с конечным выключателем 18.
Устройство работает следующим образом.
Поступающий мешок нажимает на конечный выключатель 13, который включает гндроцнлнндр 12, и рычаг 1 приводится в движение. При этом упор 3 поднимается, пропуская мешок 11, а упор б опускается, нажимая щитом 8 на мешок 11 и задерживая его продвижение. Мешок 11 прижимается щитом 8 раньше, чем упор 8 откроет путь мешку 11.
После прохода мешка 11 конечный выклю10 чатель, гидроцилиндр и упоры возвращаются в исходное положение. Опускание упора 3 происходит прежде, чем щит 8 отойдет от мешка 11, благодаря чему исключается преждевременное соскальзывание мешков по на15 клонной плоскости до закрытия прохода упором 8.
Предмет изобретения
Устройство для поштучной подачи грузов, 2О например мешков, на конвейер, выполненное в виде шарнирно установленного двуплечего рычага, получающего движение от привода, снабженного на концах упорами, один из которых задерживает продвижение очередного
25 мешка нри пропуске предыдущего мешка вторым упором, отличающееся тем, что, с целью повышения надежности раооты устройства, один нз упоров выполнен подпружиненыым и шарнирно соединен с прижимным щитом, коЗ0 торый может устанавливаться под необходимым углом.
