Стабилизатор постоянного напряжения

Стабилизатор постоянного напряжения

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и может быть использовано для электропитания радиоаппаратуры. Цель изобретения - повышение надежности путем повышения стабильности параметров при изменении климатических условий и упрощения настройки. Устройство содержит регулирующий транзистор 1, дифференциальный усилитель на транзисторах 2,3, выходной усилительный транзистор 7, делитель выходного напряжения на резисторе 4, источник опорного напряжения на резисторе 5 и стабилитроне 6, а также пусковую цепь на транзисторах 8,9 и резисторе 10. Такое построение пусковой цепи обеспечивает то, что ни при каких изменениях климатических условий падения напряжения з цепи коллектор-эмиттер транзистора 8 не превысит падения напряжения на перехо- . де эмиттер-ба за транзистора 7 В СРЯЗИ с этим пусковая цепь не оказывает отрицательного влияния на работу ycip-ва в динамике . 1 ил.

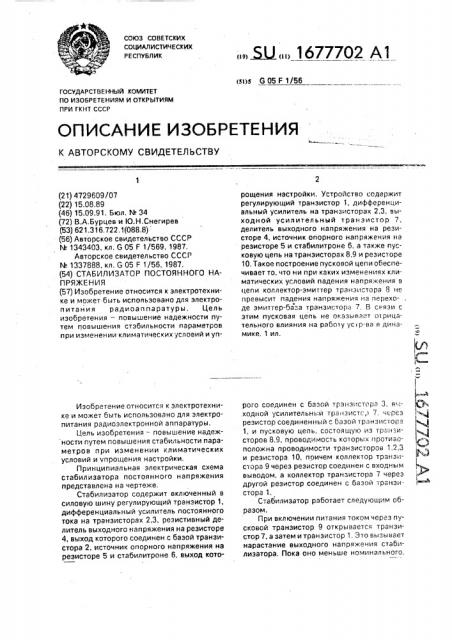

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ((9) (!!) (и)э G 05 F 1/56

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОбРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОЬРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ,С

1Я (21) 4729609/07 (22) 15.08.89 (46) 15.09.91. Бюл. М 34 (72) В.А.Бурцев и Ю.H,Ñíåãèðåâ (53) 621.316.722.1(088.8) (56) Авторское свидетельство СССР

bh 1343403, кл. G 05 F 1/569, 1987.

Авторское свидетельство СССР

М 1337888, кл. G 05 F 1/56, 1987. (54) СТАБИЛИЗАТОР ПОСТОЯННОГО НАПРЯЖЕНИЯ (57) Изобретение относится к электротехнике и может быть использовано для электропитания радиоаппаратуры. Цель изобретения — повышение надежности путем повышения стабильности параметров при изменении климатических условий и упИзобретение относится к электротехнике и может быть использовано для электропитания радиоэлектронной аппаратуры, Цель изобретения — повышение надеж ности путем повышения стабильности параметров при изменении климатических условий и упрощения настройки.

Принципиальная электрическая схема стабилизатора постоянного напряжения представлена на чертеже.

Стабилизатор содержит включенный в силовую шину регулирующий транзистор 1, дифференциальный усилитель постоянного тока на транзисторах 2,3, резистивный делитель выходного напряжения на резисторе

4, выход которого соединен с базой транзистора 2, источник опорного напряжения на резисторе 5 и стабилитроне 6, выход которощения настройки. Устройство содержит регулирующий транзистор I, дифференциальный усилитель на транзисторах 2,3, выходной усилительный транзистор 7, делитель выходного напряжения на резисторе 4, источник опорного напряжения на резисторе 5 и стабилитроне 6, а также пусковую цепь на транзисторах 8,9 и резисторе

10, Такое построение пусковой цепи обеспечивает то, что ни при каких изменениях климатических условий падения напряжения B цепи коллектор-эмиттер транзистора 8 не превысит падения напряжения на переходе эмиттер-5a=-а транзистор-. 7. В связи с этим пусковая цепь не оказывает отрицательного влияния на рабо1у ус< р-ва в динамике, 1 ил. рого соединен с базой транзистора 3, выходной усилительнь;и тра зистс„1 7, через резистор соединенный с базой транзистора

1, и пусковую цепь, состоящую из тр-;,,ÿ=:ècropoe 8,9, проводимость которых противоположна проводимости транзисторов 1,2,3 и резистора 10, поичем коллектор транзистора 9 через резистор соединен с входным выводом, а коллектор транзистора 7 через другой резистор соединен с базой транзистора 1.

Стабилизатор работает следующим образом.

При включении питания током через пусковой транзистор 9 открывается транзистор 7, а затем и транзистор 1. Это вызывает нарастание выходного напряжения стабилизатора. Пока оно меньше номинального, 1б77702 весь ток дифференциального усилителя течет череа транзистор 2, транзистор 3 при этом заперт, По достижении входным напряжением номинального значения транзистор 3 открывается. Его коллекторным током открывается транзистор 8, который запирает транзистор 9. Появление тока через транзистор 3 обуславливает подзапирание транзистора 2, коллекторным током которого теперь управляется транзистор 7 и, следовательно, регулирующий транзистор 1, Таким образом, в описываемом устрсйстве повышается стабильность выходных параметров в изменяемых климатических условиях, так как в нем ни при каких условиях падение напряжения в цепи коллектор-эмиттер транзистора 8 не будет больше напряжения на переходе эмиттербаза транзистора 7, так как зто происходит в прототипе при изменении температуры окружающей среды. В прототипе анод диода пусковой цепи оказывается положительным по отношению к его катоду и диод открывается и вносит погрешность выходныхх паоаметров стабилизатора. Кроме того, упрощается настройка и ремонт, так как выходные параметры стабилизатора в отличие от прототипа не зависят от разброса элементов, т.е. не требуется их подбор.

Следует отметить, что в описываемом устройстве практически полностью исключено прохождение переменной составляющей входного напряжения в цепь базы транзистора 7, а в прототипе переменная составляющая входного напряжения может проходить через пусковой диод в цепь базы выходного усилительного транзистора, приводя тем самым к увеличению пульсации выходного напряжения приблизительно в два раза, Формула изобретения

Стабилизатор постоянного напряжения, содержащий включенный в силовую шину регулирующий транзистор, подключенный эмиттером к входному выводу, дифференциальный усилитель постоянного

45 тока на двух транзисторах, эмиттеры которых через первый резистор подключены к выходному выводу, резистивный делитель выходного напряжения и источник опорного напряжения на резисторе и стабилитроне, включенные между выходным выводом и общей заземленной шиной и выходами соединенные с базами соответствующих транзисторов дифференциального усилителя постоянного тока, выходной усилительный транзистор с проводимостью, противоположной и роводимости регулирующего транзистора и транзисторов дифференциального усилителя постоянного тока, коллектор которого через второй резистор подключен к базе регулирующего транзистора, база через третий резистор соединена с общей заземленной шиной, с которой соединен также эмиттер этого транзистора, пусковую цепь, включающую в себя рези- г стор и транзистор той же проводимости, что и выходной усилительный транзистор, причем коллектор первого транзистора дифференциального усилителя постоянного тока, база которого соединена с выходом делителя выходного напряжения, подключен к базе выходного усилительного транзистора, а коллектор второго транзистора дифференциального усилителя постоянного тока — к базе транзистора пусковой цепи, эмиттер которого соединен с общей заземленной шиной, а коллектор через резистор пусковой цепи — с входным выводом, о т л и ч а юшийся тем. что, с целью повышения надежности путем повышения стабильности параметров при изменении климатических условий и упрощения настройки, в пусковую цепь введены дополнительные резистор и транзистор одного типа проводимости с основным транзистором пусковой цепи, при этом эмиттер дополнительного транзистора соединен с базой выходного усилительного транзистора, коллектор через дополнительный резистор — с входным выводом, а база подключена к точке соединения основного реэ астора и коллектора основного транзистора пусковой цепи.

1677707

Составитель С. Ситко

Редактор Г,Мозжечкова Техред M.Moðãåíòàë Корректор Э. Лончакова

Заказ 3115 Тираж ФЗ Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101
