Реферат

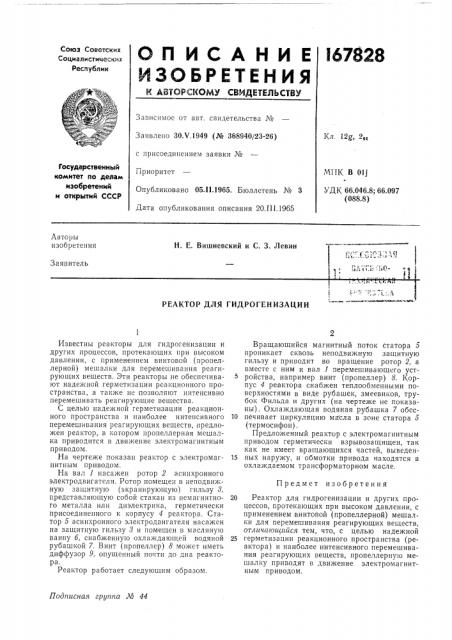

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистически»х

Республик

Зависимое от авт. свидетельства №

Государственный комитет по делам изобретений и открытий СССР

Заявлено 30.V.1949 (№ 368940/23-26) с присоединением заявки №

Приоритет

Опубликовано 05. I I.1965, Бюллетень № 3

Дата опубликования описания 20.111.1965

Кл. 12@, 2,i

МПК В 01 j.»

УДК 66.046.8; 66.097 (088.8) Авторы изобретения

Н. Е. Вишневский и С. 3. Левин

Заявитель

*»... » ° »: » \ Ф ь т

РЕАКТОР ДЛЯ ГИДРОГЕНИЗАЦИИ

Вращающийся магнитный поток статора 5 проникает сквозь неподвижную защитную гильзу и приводит во вращение ротор 2, а вместе с ним и вал 1 перемешивающего устройства, например винт (пропеллер) 8. Корпус 4 реактора снабжен теплообменными поверхностями в виде рубашек, змеевиков, трубок Фильда и других (на чертеже не показаны). Охлаждающая водяная рубашка 7 обес10 печивает циркуляцию масла в зоне статора 5 (термосифон) .

Предложенный реактор с электромагнитным приводом герметически взрывозащищен, так как не имеет вращающихся частей, выведен15 ных наружу, и обмотки привода находятся в охлаждаемом трансформаторном масле.

Известны реакторы для гидрогенизации и других процессов, протекающих при высоком давлении, с применением винтовой (пропеллерной) мешалки для перемешивания реагирующих веществ. Эти реакторы не обеспечивают надежной герметизации реакционного пространства, а также не позволяют интенсивно перемешивать реагирующие вещества.

С целью надежной герметизации реакционного пространства и наиболее интенсивного перемешивания реагирующих веществ, предложен реактор, в котором пропеллерная мешалка приводится в движение электромагнитным приводом.

На чертеже показан реактор с электромагнитным приводом.

На вал 1 насажен ротор 2 асинхронного электродвигателя. Ротор помещен в неподвижную защитную (экранирующую) гильзу 8, представляющую собой стакан из немагнитного металла или диэлектрика, герметически присоединенного к корпусу 4 реактора. Статор 5 асинхронного электродвигателя насажен на защитную гильзу 8 и помещен в масляную ванну б, снабженную охлаждающей водяной рубашкой 7. Винт (пропеллер) 8 может иметь диффузор 9, опущенный почти до дна реактора, Реактор работает следующим образом.

20 Реактор для гидрогенизации и других процессов, протекающих при высоком давлении, с применением винтовой (пропеллерной) мешалки для перемешивания реагирующих веществ, отличающийся тем, что, с целью надежной

25 герметизации реакционного пространства (реактора) и наиболее интенсивного перемешивания реагирующих веществ, пропеллерную мешалку приводят в движение электромагнитным приводом.

Подписная epgnna № 44

Предмет изобретения
