Устройство для исследования влияния на глаз инерционных нагрузок

Устройство для исследования влияния на глаз инерционных нагрузок

Иллюстрации

Показать все

Реферат



Изобретение относится к области медицины , а именно к офтальмологии, точнее к устройствам для исследования состояния переднего отрезка глаза, и может быть использовано в клинической и экспертной практике. Цель изобретения - повышение точности. Устройство содержит функционально взаимосвязанные между собой щелевую лампу с опорной платформой и приспособление для размещения больного, выполненную в виде установленных с возможностью вертикального перемещения посредством гидравлического подъемника, опор 13 для ног, жестко соединенных с поручнем 14 Устройство снабжено механизмами углового перемещения и уравновешивания опорной платформы и станиной с верхним 30 и нижним основанием, соединенных между собой вертикальными стойками. На стойке установлена с возможностью вертикального перемещения каретка, жестко соединен зя посредством консолей 23 и 24 с механизмом углового перемещения, выполненным з )- де соединенных осью неподвижного 15, поворотного 16 и приводного блоков с рукояткой, жестко закрепленной к опорной платформе, которая имеет измерительнофиксирующее устройство в виде винта 32 с делительной шкалой. Механизм уравновешивания опорной платформы выполнен а виде соединенного с консолью 24 каретки, троса 25 с противовесом 29 на конце и блоков 27, жестко закрепленных на верхнем основании 30 станины. 4 ил ы&

союз соВетских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я) s А 61 В 3/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

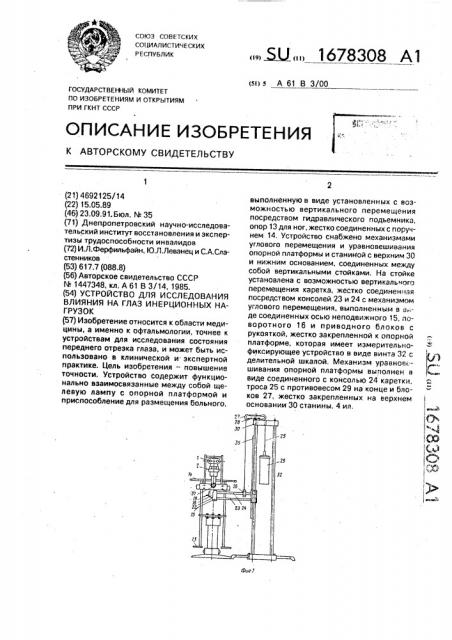

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4692125/14 (22) 15.05.89 (46) 23,09,91.Бюл. М 35 (71) Днепропетровский научно-исследовательский институт восстановления и экспертизы трудоспособности инвалидов (72) И.Л.Ферфильфайн, Ю.Л.Леванец и С.А.Сластен ников (53) 617.7 (088.8) (56) Авторское свидетельство СССР

N 1447348, кл. А 61 В 3/14, 1985. (54) УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ

ВЛИЯНИЯ НА ГЛАЗ ИНЕРЦИОННЫХ НАГРУЗОК (57) Изобретение относится к области медицины, а именно к офтальмологии, точнее к устройствам для исследования состояния переднего отрезка глаза, и может быть использовано в клинической и экспертной практике. Цель изобретения — повышение точности. Устройство содержит функционально взаимосвязанные между собой щелевую лампу с опорной платформой и приспособление для размещения больного, „„БЦ „„1678308 А1 выполненную в виде установленных с воэможностью вертикального перемещения посредством гидравлического подъемника, опор 13 для ног, жестко соединенных с поручнем 14, Устройство снабжено механизмами углового перемещения и уравновешивания опорной платформы и станиной с верхним 30 и нижним основанием, соединенных между собой вертикальными стойками. На стойке установлена с воэможностью вертикального перемещения каретка, жестко соединенная посредством консолей.23 и 24 с механизмом углового перемещения, выполненным в а.;де соединенных осью неподвижного 15, поворотного 16 и приводного блоков с рукояткой, жестко закрепленной к опорной платформе, которая имеет иэмерительнофиксирующее устройство в виде винта 32 с делительной шкалой. Механизм уравнов»-шивания опорной платформы выполнен в виде соединенного с консолью 24 каретки, троса 25 с противовесом 29 на конце и блоков 27, жестко закрепленных на верхнем основании 30 станины. 4 ил, 1678308

20

30

40

Изобретение относится к медицинской технике, а именно к офтальмологии, к устройствам для исследования состояния переднего отрезка глаза, и может быть использовано в клинической и экспертной п рактике.

Цель изобретения — повышение точности.

На фиг. 1 изображено устройства, общий вид; на фиг, 2 — то же,;.на фиг.

3 — разрез А-А нэ фиг. 2 (механизм углового перемещения); на фиг. 4 — иэмерительнофиксирующее устройство, вид сверху, Устройство состоит из щелевой лампы, содержащей бинокулярный микроскоп 1, фотоаппарат 2, осветител; 3, смонтированных на одном штативе 4 с координатным столиком ", установленном на опорной платформе 6, Передвижение всего прибора осуществляется ва всех направлениях (в стороны и по оси микроскопа) ручкой 7, расположенной над координатным столиком 5.

Для установки головы пациента в необходимом для биомикроскопии положении служит подставка 8 для подбородка и опора 9 для лба, смонтированные нэ двух вертикальных стойках 10, неподвижно укрепленных на кронштейне 11. Напротив щелевой лампы расположено приспособление для размещения пациента, представляющее собой гидроподъемник 12, на котором установлены с возможностью вертикального перемещения опоры 13 для ног, жестко соединенные с поручнем 14, Щелевая лампа, установленная на опорной платформе 6, функционально связана с приспособлением для размещения пациента, представляющим собой гидраподъемник 12, на котором установлены с возможностью вертикальноro перемещения опоры 13 для ног, жестка соединенных с поручнем 14. Щелевая лампа, установленная на опорной платформе 6, функционально связана с приспособлением для размещения пациента.

Опорная платформа 6 соединена с механизмам углового перемещения, содержэщим неподвижный 15, поворотный 16 и приводной 17 блоки соответственно. Блоки

15 и 17 соединены жестко осью 18, на которой может поворачиваться блок 16. Приводной блок 17 снабжен рукояткой 19, соединенной с шестерней 20, приводящей в движение через шестерню 21 поворотный блок 16, фиксирующийся в нужном положении стопарным винтом 22.

Неподвижный блок 15 посредством нижней 23 и верхней 24 консолей соединен с механизмом уравновешивания опорной платформы. Механизм уравновешивания опорной платформы содержит трос 25, соединенный с консолью 24 посредством хомута 26. Трос 25 соединен через блоки 27, закрепленные на коромысле 28 с противовесом 29. Коромысло 28 установлено на верхнем основании 30 станины, соединенном посредством вертикальных стоек 31 — 33 соотвечс1венно с нижним основанием 34 станины. На стойке 33 закреплена рейка 35, на которой установлена с воэможностью вертикального перемещения каретка 36, жестко соединенная посредством консолей 23 и

24 с механизмом углового перемещения опорной платформы 6, Опорная платформа 6 имеет измерительно-фиксирующее устройство, выполненное в виде винта 37, фиксирующего координатный столик 5 щелевой лампы, и подпружиной делительной шкалы 38, позволяющей определить величину перемещения координатного столика 5.

Устройство работает следующим образом.

Исследования проводят в затемненной комнате.

Больной становится на опоры 13 для ног, руками удерживается за поручень 14.

Щелевую лампу с опорной платформой 6 при помощи каретки 36 поднима1от па рейке

35 на необходимую высоту в зависимости от роста больного. Отпускают стопорный винт

22, рукояткой 19 проворачивают опорную платформу 6 в исходное положение — угол 0 и фиксируют стопорным винтом 22.

При помощи гидроподъемника 12 окончательно устанавливают больного на необходимую высоту. Голову больного устанавливают на подставку 8 для подбородка и опору 9 для лба.

Щелевую лампу включают в сеть. Рукояткой 7 координатного столика 5 устанавливают бинокулярный микроскоп 1 и осветитель 3 с заданной диафрагмой 1 — 3 мм на необходимый угол, например 300, друг к другу для полу ения светового пучка на исследуемый участок глаза. Линию взора совмещают с осью микроскопа, При помощи винта 37 фиксируют заданное положение осветителя, Экспериментатор, перемещая винт 37, устанавливает щель диафрагмы осветителя 3 на задней поверхности роговицы, одновременно фиксируя виэуа lbHQ показания делительной шкалы 38. Продолжая перемещать винт 37 вперед, устанавливают щель диафрагмы осветителя 3 на зрачковой части ирис- зрачкавой диафрагмы (которая может быть представлена передней или задней поверхностью хрусталика, интраокулярной линзой, грыжей стекловидного тела, передней гиалаидной мембраной стекловидного тела), фиксируют показания

1678308 измерительной шкалы. По разности показаний делительной шкалы определяют глубину передней камеры или степень смещения зрачковой части ирис-зрачковой диафрагмы. По желаемой величине исследуемого поля с помощью ручки на микроскопе 1 устанавливают кратность увеличения и проводят фотографирование среза переднего отрезка глазного яблока с помощью фотоаппарата 2. Далее освобождают стопорный винт 22, поворачивают рукояткой 19 опорную платформу 6 со щелевой лампой на угол

30О. Данное положение фиксируют стопорным винтом 22. При помощи гидравлической подставки 12 устанавливают больного на высоту, необходимую для исследования в наклоненном положении под углом 30О.

Аналогично вышеописанным способом исследуют послеДовательно с фиксацией визуально показаний зрительной шкалы, оптические срезы роговицы и зрачковой части ирис-эрачковой диафрагмы, с фотографированием переднего отдела глаза при наклоне больного и соответственно опорной платформы под углом 45 и 90О. Затем по сопоставлениям показателей измерений наделительной шкале: и фотоснимках определяют величину смещения анатомических структур глаза в динамике при доэированных нагрузках (наклонах туловища), что позволяет судить об их функциональном состоянии, Устройство повышает точность и обьек5 тивность исследований определения состояния анатомических структур глаза (передней и задней капсулы хрусталика, грыжы стекловидного тела, передней гиалоидной мембраны стекловидного тела и инт10 раокулярной линзы) при дозированных положениях туловища, что расширяет возможности исследования.

Устройство может быть использовано в клинической и экспертной практике для

15 оценки функционального состояния внатомооптических структур глаза.

Формула изобретения

Устройство для исследования влияния

20 на глаз инерционных нагрузок, содержащее регистратор, о т л и ч а ю щ е е с я тем, что, с целью повышения точности, оно снабжено приспособлением для размещения пациента и опорной платформой, при этом регистра25 тор и приспособление для размещения пациента установлены на платформе с возможностью их согласованного вращения вокруг оси, а регистратор выполнен в виде щелевой лампы.

1678308
