Корпус передвижной барокамеры

Корпус передвижной барокамеры

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике для гипербарической кислородной терапии. Для повышения функциональной эффективности путем увеличения внутреннего объекта при требуемых внешних габаритах корпус передвижной барокамеры содержит тоннельную оболочку, состоящую из сопряженных цилиндрических панелей большего радиуса 1 и малого радиуса 2 и поперечных ребер 3, а также торцовые полусферические стенки 4, при этом большой радиус составляет 0,8 -1,2 поперечного габарита оболочки, а меньший радиус составляет 0,4 - 0,5 большего радиуса. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

t ()9) (! !) (5!)5 А 61 6 10/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (%МЫ Р 43ИЮ: ! .%

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (:.".

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ф

° ° (21) 4757215/14 (22) 02.1 0.89 (46) 23.09.91. Бюл.%35 (71),Центральное конструкторское бюро

"Лаэурит" (72) Ю.Д. Кораблев, С,A. Лавковский, В.В. Ре- пин, Н.И.Борисова и А,В.Мансуров (53) 615.475 (088.8) (56) Система гипербарическая БЛКС-3- 01—

Здравоохранение.- 85. — М.: Медэкспорт.-

1985, с.83. (54) КОРПУС ПЕРЕДВИЖНОЙ ЕАРОКАМЕРЫ (57) Иэобретение относится к медицинской технике для гипербарической кислородной терапии. Для повышения функциональной эффективности путем увеличения внутреннего объекта при требуемых внешних ra6aритах корпус передвижной барокамеры содержит тоннельную оболочку, состоящую из сопряженных цилиндрических панелей большего радиуса 1 и малого радиуса 2 и поперечных ребер 3, а также торцовые полусферические стенки 4, при этом большой радиус составляет 0,8 — 1,2 поперечного габарита оболочки, а меньший радиус составляет 0,4 — 0,5 большего радиуса. 2 ил.

1678366

Изобретение относится к медицинской технике дуя гипербарической кислородной терапии.

Целью изобретения является повышение функциональной эффективности путем 5 увеличения внутреннего обьема при требуемых внешних габаритах.

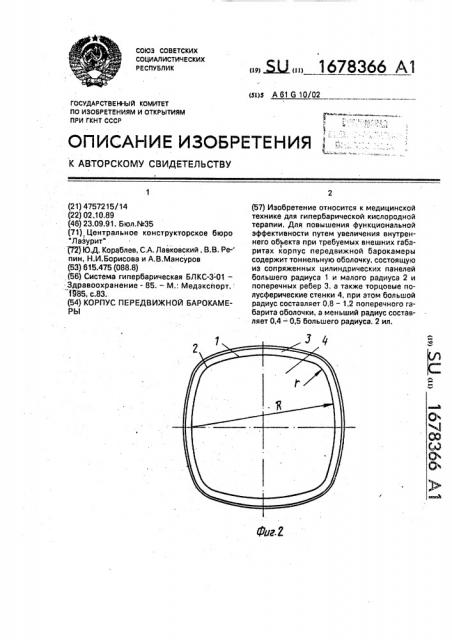

На фиг.1 схематически изображен корпус передвижной барокамеры, общий вид; на фиг.2 — то же, поперечное сечение. 10

Корпус передвижной барокамеры содержит тоннельную оболочку, состоящую из сопряженных цилиндрических панелей большого радиуса 1 и малого радиуса 2 и поперечных ребер 3, а также торцовые по-. 15 лусферические стенки 4, при этом большой радиус составляет от 0,8 до 1,2 поперечного габарита оболочки, а меньший радиус составляет от 0,4 до 0,5 большего радиуса, а центры радиусов размещены на попе- 20 речных осях оболочки. Оболочка благодаря этому имеет форму, близкую к и ря моугол ьной.

Корпус передвижной барокамеры работает следующим образом. 25

Корпус барокамеры оснащают медицинским оборудованием (не показано), обеспечивающим оказание скорой помощи в различных экстремальных ситуациях — хирургических и акушерских операциях, реа- 30 нимации и других.

Ф

Благодаря компактности и минимальному весу. корпус барокамеры с оборудованием перевозят в отдаленные районы для оказания помощи на месте.

Фома оболочки, близкая к прямоугольной, обеспечивает удобство размещения в корпусе пациента и медперсонала. В середине корпуса размещают операционный стол, по обе стороны от него размещается персонал. Форма корпуса обеспечивает работу персонала во весь рост. Это повышает производительность труда, обеспечивает повышение удобства и качества лечения.

Формула изобретения

Корпус передвижной барокамеры, содержащий тоннельную оболочку с замкнутым поперечным контуром и торцевыми фланцами и торцевые полусферические стенки, отличающийся тем, что, с целью повышения функциональной эффективности путем увеличения внутреннего объема при требуемых внешних габаритах, оболочка имеет в поперечном сечении форму сопряженных. дуг разных радиусов с центрами, размещенными на поперечных осях симметрии оболочки, при этом больший радиус составляет 0,8 — 1.2 поперечного габарита оболочки, а меньший радиус—

0,4 — 0,5 большего радиуса.
