Изобретение относится к спорту, в частности к устройствам для выполнения физических упражнений с избирательным воздействием на мышечные группы тренирующегося . Для расширения диапазона воздействия на мышечные группы трениру-Ь ±ющегося тренажер состоит из основания, выполненного в виде шарнирного параллелограмма , содержащего два продольных звена 1, на которых установлены колеса Два продольных звена 1 связаны шарнирно друг с другом двумя поперечными звеньями 3, 4. На поперечном звене 3 по краям закреплены две стойки 5. На одной стойке 5 закреплена опора, на другой - опора 7, которые соединены опорной планкой 8 Со стороны поперечного звена 4 закреплены дополнительные опоры 9. Колеса имеют механизм свободного хода Механизм свободного хода состоит из выполненной на торце колеса обечайки диаметром D, планки 12, раскрепленной на кронштейне, и расположенного между ними клина 1 з п. ф-лы, 7 ил / 1 /9 В ел С

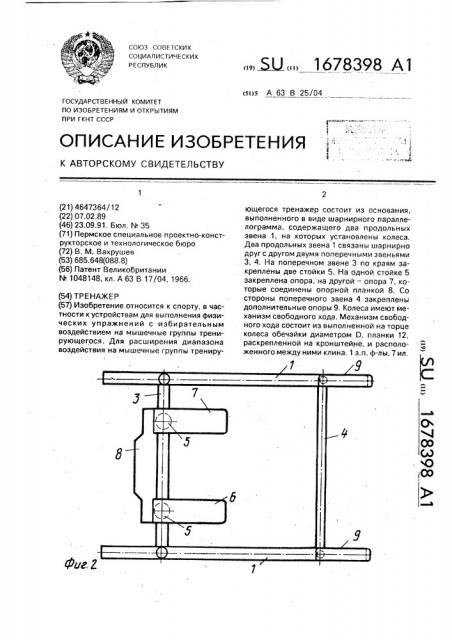

СОЮЗ СОВЕ1СКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (51)5 А 63 В 25/04
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4647364/12 (22) 07.02.89 (46) 23.09.91, Бюл, М 35 (71) Пермское специальное проектно-конструкторское и технологическое бюро (72) В. M. Вахрушев (53) 685. 648(088.8) (56) Патент Великобритании
М 1048148, кл, А 63 В 17/04, 1966. (54) ТРЕНАЖЕР (57) Изобретение относится к спорту, в частности к устройствам для выполнения физических упражнений с избирательным воздействием на мышечные группы тренирующегося. Для расширения диапазона воздействия на мышечные группы трениру Ы„„1678398 А1 ющегося тренажер состоит из основания, выполненного в виде шарнирного параллелограмма. содержащего два продольных звена 1, на которых установлены колеса.
Два продольных звена 1 связаны шарнирно друг с другом двумя поперечными звеньями
3, 4. На поперечном звене 3 по краям закреплены две стойки 5. На одной стойке 5 закреплена опора, на другой — опора 7, которые соединены опорной планкой 8, Со стороны поперечного звена 4 закреплены дополнительные опоры 9. Колеса имеют механизм свободного хода. Механизм свободного хода состоит из выполненной на торце колеса обечайки диаметром О, планки 12, раскрепленной на кронштейне, и располо- Я женного между ними клина, 1 з,п. ф-лы, 7 ил, 1 9
1678398
Изобретение относится к спорту, в частности к устройствам для тренировки с избирательным воздействием на мышечные группы тренирующегося.
Целью изобретения является расширение диапазона воздействия на мышечные группы тренирующегося.
На фиг. 1 изображен тренажер, вид сбоку; на фиг. 2 — то же, вид сверху; на фиг. 3— колесо в сборе; на фиг. 4 — разрез А-А на фиг.
3; на фиг. 5 — тренажер, проекция в изометрии; на фиг. 6 — схема работы тренажера; на фиг. 7 — схема занятия с тренажером.
Тренажер содержит основание, выполненное в виде шарнирного параллелограмма, содержащего два продольных звена 1, на которых установлены колеса 2, два продольных звена 1 связаны шарнирно друг с другом двумя поперечными звеньями 3 и 4.
На поперечном звене 3 по краям закреплены две стойки 5. На одной стойке 5 закреплена опора 6, на другой — опора 7, которые соединены опорной планкой 8.
Со стороны поперечного звена 4 закреплены опоры 9 для рук тренирующегося, Колеса 2 имеют механизм свободного хода (фиг, 4). Механизм свободного хода состоит иэ выполненной на торце колеса 2 обечайки диаметром D, планки 12, раскрепленной на кронштейне 10 и расположенного между ними клина 13.
Тренажер используется следующим образом.
Тренирующийся приставляет тренажер к стене (фиг. 7). Устанавливает плечи в углубления опор 6 и 7, руками берется за опоры
8 и делает стойку на плечах. Данное упражнение статическое, тренирует вестибулярный аппарат, координацию. движения, систему кровообращения. В этой позе можно выполнять различные движения ногами.
Стенка служит для подстраховки от. падения. Более тренированные люди в этой позе могут привести тренажер в движение по стрелке V. Для этого рукой и плечом приводится в движение по стрелке V на расстояние Т одно из продольных звеньев 1, Другое
5 звено при этом неподвижно, после чего аналогично приводится в движение параллельное звено (фиг. 6), в результате чего тренирующийся перемещается, при этом необходимо соблюдать равновесие.
10 Данный тренажер может использоваться также детьми как для выполнения перечисленных упражнений, так и для развлечений, используя тренажер в качестве "минимобиля".
15 Данный тренажер может найти применение как в быту, так и для оснащения спортзалов, спорткомнат и т.д, На нем можно соревноваться на скорость и заниматься людям всех возрастов. Тренажер позволяет
20 тренировать вестибулярный аппарат, координацию движений, выполнять разнообразные упражнения, в том числе игровые.
Формула изобретения
25 1, Тренажер, содержащий основание, состоящее из связанных перекладиной параллельных звеньев с колесами по краям, и опоры для плеч тренирующегося, расположенные на стойках, связанных с переклади30 ной, отличающийся тем; что, с целью расширения диапазона воздействия на мышечные группы тренирующегося, по крайней мере одно колесо каждого звена снабжено механизмом свободного хода, пе35 рекладина связана со звеньями шарнирно, а на каждом звене выполнены опоры для рук тренирующегося, 2. Тренажер по и. 1, о т л и ч а ю щ и йс я тем, что механизм свободного хода
40 состоит из обода. выполненного на торце колеса, планки, закрепленной на установленном на оси колеса кронштейне, и клина, размещенного между ободом и планкой, 1б78398
А
12
1б78398
1678398
ФО8. 7
Составитель Н.Ларина
Техред М.Моргентал Корректор О.Кравцова
Редактор С Пекарь
Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
Заказ 3161 Тираж 237 Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва, Ж-35, Раушская наб., 4!5
