Устройство для тренировки теннисистов

Устройство для тренировки теннисистов

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для тренировки спортсменов, в частности для тренировки теннисистов, и позволяет повысить удобство в пользовании и эффективность тренировки. Устройство содержит мяч, состоящий из двух обрезиненных полусфер , имеющих возможность независимого вращения относительно поддерживающего полусферы валика, и горизонтально вращающейся опорной оси. Валик установлен свободно в отверстии опорной оси, а каждая полусфера прикреплена к поддерживающему валику посредством винта. Оси вращения полусфер опорной оси расположены в одной плоскости и пересекаются в точке, являющейся центром сферы. Полусферы установлены с зазором одна от другой, а опорная ось расположёна в зазоре между полусферами. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU „„16?8400 А1 (я)5 А 63 В 69/38

ГОСУДАР СТВЕ ННЫ И КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР °

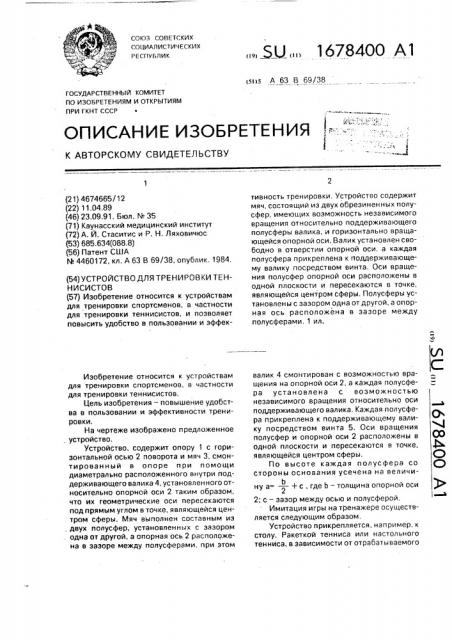

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21) 4674665/12 (22) 11.04,89 (46) 23.09,91. Бюл. ¹ 35 (71) Каунасский медицинский институт (72) А. Й. Стаситис и P. Н. Ляховичюс (53) 685.634(088.8) (56) Патент США № 4460172, кл. А 63 В 69/38, опублик, 1984. (54) УСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ ТЕННИСИСТОВ (57) Изобретение относится к устройствам для тренировки спортсменов, в частности для тренировки теннисистов, и позволяет повысить удобство в пользовании и эффекИзобретение относится к устройствам для тренировки спортсменов, в частности для тренировки теннисистов.

Цель изобретения — повышение удобства в пользовании и эффективности тренировки, На чертеже изображено предложенное устройство.

Устройство. содержит опору 1 с горизонтальной осью 2 поворота и мяч 3, смонтированный в опоре при помощи диаметрально расположенного внутри поддерживающего валика 4, установленного относительно опорной оси 2 таким образом, что их геометрические оси пересекаются под прямым углом в точке, являющейся центром сферы. Мяч выполнен составным из двух полусфер, установленных с зазором . одна от другой, а опорная ось 2 расположена в зазоре между полусферами, при этом тивность тренировки, Устройство содержит мяч, состоящий иэ двух обрезиненных полусфер, имеющих возможность независимого вращения относительно поддерживающего полусферы валика, и горизонтально вращающейся опорной оси. Валик установлен свободно в отверстии опорной оси, а каждая полусфера прикреплена к поддерживающему валику посредством винта. Оси вращения полусфер опорной оси расположены в одной плоскости и пересекаются в точке, являющейся центром сферы. Полусферы установлены с зазором одна от другой, а опорная ось расположена в зазоре между полусферами, 1 ил.

88flMK 4 CMOHTMpOBBH C BO3t40>KHOCTblO вращения на опорной оси 2, а каждая полусфера установлена с воэможностью независимого вращения относительно оси поддерживающего валика, Каждая полусфера прикреплена к поддерживающему валику посредством винта 5. Оси вращения полусфер и опорной оси 2 расположены в одной плоскости и пересекаются в точке, являющейся центром сферы.

По высоте каждая полусфера со стороны основания усечена на величину а= — + с, где b — толщина опорной оси

Ь

2; с — зазор между осью и полусферой.

Имитация игры на тренажере осуществляется следующим образом.

Устройство прикрепляется, например, к столу. Ракеткой тенниса или настольного тенниса, в зависимости от отрабатываемого

1678400 так как каждая полусфера осуществляет сложное вращательное движение.

Составитель М,Воронина

Техред М.Моргентал Корректор M,Êó÷åðÿâàÿ

Редактор А.Мотыль

Заказ 3161 Тираж 240 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 упражнения (удара, подрезки, подачи, топспина), по касательной к периферийной поверхности ударяют по мячу 3. При этом в зависимости от направления удара начинает вращаться соответствующая полусфера 5 относительно оси поддерживающего валика 4 или опорной оси 2, Правильно проведенное упражнение оценивается скоростью вращения мяча в целом или его составной части (одной или обеих полусфер). Такое вы- 10 полнение устройства повышает удобство в пользовании и эффективность тренировок, Из-за наличия двух степеней свободы мяч может вращаться в разных плоскостях, соответствующих вращению мяча во время иг- 15 ры.

Полусферы имеют обрезиненную поверхность, вследствие чего упругость, жесткость мяча близки к настоящему мячу. Мяч и его составные части могут вращаться от- 20 носительно двух перпендикулярных осей, Формула изобретения

Устройство для тренировки теннисистов, содержащее опору с горизонтальной осью поворота и мяч, смонтированный в опоре при помощи диаметрального расположения внутри валика, установленного относительно опорной оси так, что их геометрические оси пересекаются под прямымуглом, отл и ча ю щееся тем, что, с целью повышения удобства в пользовании и эффективности тренировки, мяч выполнен составным из двух установленных с зазором одна от другой полусфер, а опорная ось расположена в зазоре между полусферами, при этом валик смонтирован на опорной оси, а каждая полусфера установлена с возможностью независимого вращения относительно оси валика.
