Установка для мойки изделий

Установка для мойки изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к очистке изделий и позволяет улучшить условия эксплуатации и повысить эффективность мойки. Установка содержит снабженную приводом вертикального перемещения ванну для моющей жидкости, смонтированный над ванной перфорированный барабан. Барабан посредством цепной передачи связан с приводом. Установка снабжена перфорированным лотком, установленным с возможностью поворота в вертикальной плоскости относительно оси вращения барабана . Свободный конец лотка выведен за пределы ванны и шарнирно связан с приводом его поворота и качания, установленным на ванне. Боковая поверхность барабана в поперечном сечении выполнена в виде части спирали, начало и конец которой перекрывают друг друга и разнесены с образованием продольного проема для загрузки и выгрузки изделий. Привод поворота и качания лотка выполнен в виде пневмоцилиндра и системы управления, а величина хода штока пневмоцилиндра выбрана с возможностью установки лотка как в горизонтальное, так и наклонные положения . Ширина конца лотка, расположенного над ванной, превышает длину барабана, а сам конец выполнен с закруглением в сторону барабана. Привод барабана выполнен с возможностью реверсирования. 3 з.п. флы, 3 ил.

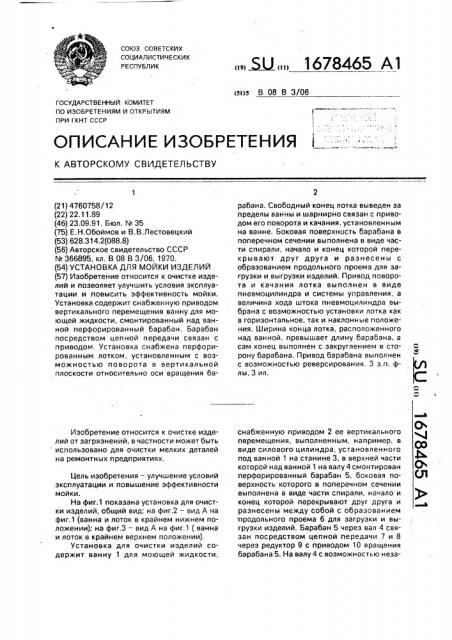

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧ Е С К ИХ

РЕСПУБЛИК (5!)5 В 08 В 3/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4760758/12 (22) 22.11.89 (46) 23.09,91. Бюл. ¹ 35 (75) Е.Н,Обоймов и В,В.Лестовецкий (53) 628.314.2(088.8) (56) Авторское свидетельство СССР

¹ 366895, кл. В 08 В 3/06, 1970. (54) УСТАНОВКА ДЛЯ МОЙКИ ИЗДЕЛИЙ (57) Изобретение относится к очистке изделий и позволяет улучшить условия эксплуатации и повысить эффективность мойки.

Установка содержит снабженную приводом вертикального перемещения ванну для моющей жидкости, смонтированный над ванной перфорированный барабан. Барабан посредством цепной передачи связан с приводом.. Установка снабжена перфорированным лотком, установленным с возможностью поворота в вертикальной плоскости относительно оси вращения баИзобретение относится к очистке изделий от загрязнений, в частности может быть использовано для очистки мелких деталей на ремонтн ых и редп риятиях.

Цель изобретения — улучшение условий эксплуатации и повышение эффективности мойки.

На фиг.1 показана установка для очистки изделий, общий вид; на фиг.2 — вид А на фиг,1 (ванна и лоток в крайнем нижнем положении); на фиг,3 — вид А на фиг.1 (ванна и латок в крайнем верхнем положении), Установка для очистки изделий содержит ванну 1 для моющей жидкости,,, Ы2,, 1678465 А1 рабана. Свободный конец лотка выведен за пределы ванны и шарнирно связан с приводом его поворота и качания, установленным на ванне. Боковая поверхность барабана в поперечном сечении выполнена в виде части спирали, начало и конец которой перекрывают друг друга и разнесены с образованием продольного проема для загрузки и выгрузки изделий. Привод поворота и качания лотка выполнен в виде пневмоцилиндра и системы управления, а величина хода штока пневмоцилиндра выбрана с возможностью установки лотка как в горизонтальное, так и наклонные положения. Ширина конца лотка. расположенного над ванной, превышает длину барабана, а сам конец выполнен с закруглением в сторону барабана, Привод барабана выполнен с возможностью реверсирования. 3 з.п. флы, 3 ил. снабженную приводом 2 ее вертикального перемещения, выполненным, например, в виде силового цилиндра, установленного под ванной 1 на станине 3, в верхней части которой над ванной 1 на валу 4 смонтирован перфорированный барабан 5, боковая поверхность которого в поперечном сечении выполнена в виде части спирали, начало и конец которой перекрывают друг друга и разнесены между собой с образованием продольного проема 6 для загрузки и выгрузки изделий. Барабан 5 через вал 4 связан посредством цепной передачи 7 и 8 через редуктор 9 с приводом 10 вращения барабана 5. На валу 4 с возможностью неза1678465 висимого поворота в вертикальной плоскости относительно оси вращения барабана 5 установлен перфорированный лоток 11, расположенный между барабаном 5 и ванной 1, свободный конец лотка 11 выведен за пределы ванны 1 и шарнирно связан с tuapнирно установленным на ванне 1 приводом

12 его поворота и качания в верхнем положении, выполненным в виде пневмоцилиндра и системы управления (не показано), причем величина хода штока 13 пневмоцилиндра выбрана с возможностью установки лотка 11 в горизонтальное и наклонное положения, Установка для мойки работает следующим образом.

Иэделия, подлежащие мойке, засыпаются внутрь барабана 5 через установленHblM в верхнее положение проем 6. При этом лоток 11 приводом 12 выставлен в горизонтальное положение, а ванна 1 опущена.

После загрузки приводом 10 через редуктор 9 посредством цепной передачи 7 и

8 и вала 4 барабан 5 приводится во вращение (по стрелке А), а ванна 1 за счет привода

2 устанавливается в верхнее положение, обеспечивая заполнение нижней части барабана 5 моющей жидкостью, причем лоток 11, шарнирно связанный одним концом с приводом 12 за счет поворота на валу 4 убирается в сторону и вверх, обеспечивая беспрепятственное перемещение ванны 1 в верхнее положение. B процессе вращения барабана 5 изделия подвергаются действию моющей жидкости и перемещаются в поперечном направлении, После промывки изделий ванна 1 приводом 2 устанавливается в, нижнее поло>кение, при этом перфорированный лоток 11, вращаясь на валу 4, занимает горизонтальное положение и приводится в качательное движение приводом 12. Барабан 5 получает обратное вращение (по стрелке) Б) и изделия, пере-. мещаясь по внутренней поверхности спиралеобразного барабана 5, через проем 6 ссыпаются на лоток 11, где подвергаются сушке, После заданного времени лоток 11 приводом 12 наклоняется вниз в сторону выступающего конца лотка 11 и изделия, ссыпаясь по наклонному лотку 11, попадают в приемный бункер

14 для очищенных изделий.

Выполнение боковой поверхности барабана в поперечном сечении в виде части спирали, начало и конец которой перекрывают друг друга и разнесены между собой с образованием продольного проема для загрузки и выгрузки изделий, позволяет исключить ручной труд для открывания и закрывания откидной крышки барабана, механизировать процесс загрузки и выгрузки изделий, а также повысить эффективность мойки за счет пересыпания изделий внутри барабана с начала на конечную часть спирали, что способствует более интенсивному перемешиванию изделий. Выполнение лотка перфорированным с возможностью его

15 поворота приводом в вертикальной плоскости относительно оси вращения барабана и качания в этой плоскости в верхнем положении позволяет испольэовать лоток не только для перегрузки изделий в приемный бункер, но и как фильтровальную сетку для сушки изделий (при его горизонтальном положении) и как лопасть для перемешивания раствора (при его наклонном положении во время мойки), что позволяет исключить процесс разгрузки изделий вручную с фильтровальной сетки в бункер, активизировать процессы сушки и мойки за счет качательного движения лотка и принудительного перемешивания изделий на лотке во время сушки и дополнительного волнообразного движения моющего раствора в ванне. . Таким образом, изобретение позволяет повысить эффективность мойки изделий и удобство s работе.

30

Формула изобретения

1. Установка для мойки иэделий, содержащая ванну для моющей жидкости, установленный над ванной с возможностью

2. Установка па и. 1, о т л и ч а ю щ а яс я тем, что привод лотка выполнен в виде силового цилиндра, величина перемещения штока которого выбрана из условия уставращения и.периодического нахождения в моющей жидкости перфорированный барабан, снабженный лотком для выгрузки изделий из барабана, отл и ч а ю щ а я с я тем, 40 что, с целью улучшения условий эксплуатации и расширения технологических воэможностей, барабан установлен с возможностью реверсивного вращения, лоток снабжен приводом для поворота в верти45 KBJlbHoA плоскости относительно оси вращения барабана, при этом один конец лотка расположен под барабаном и изогнут по форме барабана, а другой выведен эа пределы ванны и шарнирно связан с приводом, 50 причем барабан выполнен в виде состоящей по меньшей мере из одного витка спирали, начало и конец которой перекрывают друг друга, а наружный конец спирали выполнен с зазором относительно внутреннего для загрузки и выгрузки изделий из барабана.

1678465 новки лотка в горизонтальное и наклонное женного под барабаном, превышает длину положения. барабана.

4. Установка по и, 1, отл и ч а ю ща я3. Установка по и. 1, о т л и ч а ю щ а я- с я тем, что лоток выполнен перфорированс я тем, что ширина конца лотка, располо- 5 ным.

В

Составитель Г.Кудров

Редактор С.Патрушева Техред М.Моргентал Корректор Т.Палий

Заказ 3165 Тираж 345 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 !
