Ролик машины непрерывного литья

Ролик машины непрерывного литья

Иллюстрации

Показать все

Реферат



СОЮЗ СО8ЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДЯРСТВЕ ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

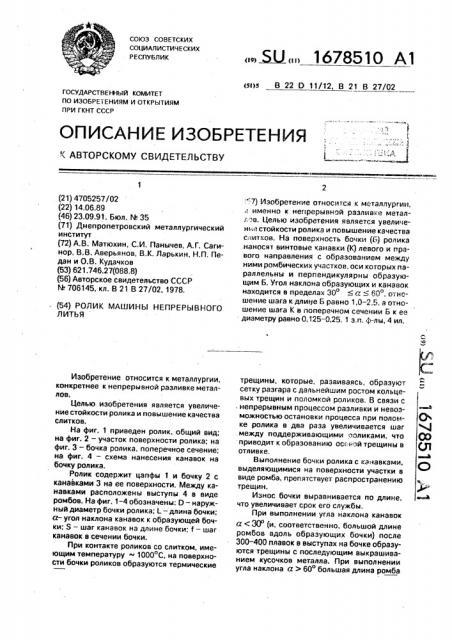

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4705257/02 (22) 14.06.89 (46) 23.09.91. Бюл. М 35 (71) Днепропетровский металлургический институт (72) А.В. Матюхин, С.И. Панычев, А.Г. Сагинор, В.В. Аверьянов, В.К. Ларькин, Н.П. Педан и О.В. Кудачков (53) 621.746.27(088.8) (56) Авторское свидетельство СССР

М 706145, кл. В 21 В 27/02, 1978. (54) РОЛИК МАШИНЫ НЕПРЕРЫВНОГО

ЛИТЪЯ

Изобретение относится к металлургии, конкретнее к непрерывной разливке металлов.

Целью изобретения является увеличение стойкости ролика и повышение качества слитков.

На фиг. 1 приведен ролик, общий вид; на фиг.2 —; на фиг. 3 — бочка ролика, поперечное сечение; на фиг. 4 — схема нанесения канавок на бочку ролика.

Ролик содержит цапфы 1 и бочку 2 с канавками 3 на ее поверхности. Между канавками расположены выступы 4 в виде ромбов. На фиг. 1 — 4 обозначены: 0 — наружный диаметр бочки ролика; L — длина бочки; а — угол наклона канавок к образующей бочки; S — шаг канавок на длине бочки; f — шаг канавок в сечении бочки.

При контакте роликов со слитком, имеющим температуру 10000С, на поверхности бочки роликов образуются термические Ы 1678510 А1 (я)ю В 22 0 11/12 В 21 В 27/02

:.:7) Изобретение относится к металлургии, г именно к непрерывной разливке металг,зв. Целью изобретения является увеличение стойкости ролика и повышение качества слитков. На поверхность бочки (Б) ролика наносят винтовые канавки (К) левого и правого направления с образованием между ними ромбических участков, оси которых параллельны и перпендикулярны образующим Б. Угол наклона образующих и канавок находится в пределах 30 а 60, отношение шага к длине Б равно 1,0 — 2,5. э отношение шага К в поперечном сечении Б к ее диаметру равно 0,125 — 0,25, 1 з.п. ф--лы, 4 ил. трещины, которые, развиваясь, образуют сетку разгара с дальнейшим ростом кольцевых трещин и поломкой роликов, В связи с непрерывным процессом разливки и невозможностью остановки процесса при поломке ролика в два раза увеличивается шаг . между поддерживающими ооликами, что приводит к образованию осевой трещины в отливке.

Выполнение бочки ролика с канавками, выделяющимися на поверхности участки в виде ромба, препятствует распространению трещин.

Износ бочки выравнивается по длине, что увеличивает срок его службы.

При выполнении угла наклона канавок а (300 (и, соответственно, большой длине ромбов вдоль образующих бочки) после

300-400 плавок в выступах на бочке образуются трещины с последующим выкрашиванием кусочков металла. При выполнении угла наклона а > 60 большая длина ромба

16 78510 вдоль окружности позволяет развиваться термической трещине по периметру бочки.

Изменение шага канавок от пределов 1,5 2,5 длины бочки и 0,125 — 0,25 от диаметра ведет к тому же результату, т.е. к трещинам 5 с последующей возможной поломкой ролика.

ll р и м е р . Нарезку канавок производят на ролике МНЛЗ диаметром 400 мм при длине бочки 500 мм. Тогда шаг канавок 10 (1.5 — 2,53500 = 750-1250 мм ближе к нижнему пределу для более высокорасположенных роликов в зоне более высоких температур и, соответственно, к верхнему пределу — для роликов конца жидкой фазы 15 в слитке. То же оТНосМТсА и к углу наклона

30-60О. Это позволяет пропускать излишки воды более быстро в верхней части слитка.

Интервал шага в сечении бочки определяют из соотношения (0,125-0,25) 400 =- 50,0-100 20 мм. При длине окружности бочки! =-л 03,14 400 = 1256 мм количество заходов

1256 равно -ен — — 1р - =12 — 25. Г!рн меньшем количестве заходов термические трещины получают большую длину, при большем— мелкие ромбы начинают выкрашиваться от циклического термонагружения.

Формула изобретения

1. Ролик машины непрерывного литья заготовок, содержащий цапфы и бочку с выполненными на ее поверхностями многозаходными винтовыми канавками левого и правого направления с образованием между канавками ромбических участков с направлением одной из осей параллельно образующей бочки, отличающийся тем, что, с целью увеличения стойкости ролика и повышения качества слитков, угол наклона а канавок и образующей бочки равен 30 а 60, а отношение шага канавок к длине бочки составляет 1,5 — 2,5.

2, Ролик по и. 1, о т л и ч а ю щ w и c s тем, что отношение шага канавок в поперечном сечении бочки к ее диаметру составляет

0,125-0,25.
