Реферат



Изобретение относится к обработке неметаллических материалов и может быть использовано на камнеобрабатывающих заводях , стройках и других предприятиях, и позволяет повысить производительность. Это дос 1 игается тем, что после отключения электромагнита 9 полугайка 10 входит в зацепление с ходовым винтом 11, включают механизм привода и каретка 6 станка начинает движение в сторону режущей головки, по достижении кареткой 6 крайнего положения включают электромагнит 9, тем самым разъединяют полугайку 10 с винтом 11.3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 28 0 1/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTKPbITMHM

ПРИ ГКНТ СССР (ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4741858/33 (22) 05.10.89 (46) 23.09,91. Бюл. N. 35 (71) Институт "Бурятпромстройпроект" (72) Е.Ф.Родионов (53) 679.8,053.3 (088.8) (56) Авторское свидетельство СССР

М 1411155, кл. В 28 D 1/04, 1986. (54) КАМНЕРЕЗНЪ|Й СТАНОК (57) Изобретение относится к обработке неметаллических материалов и может быть ис„„ 4 „„1678634 А1 поиьзовано на камнеобрабатывающих заво.дах, стройках и других предприятиях, и позволяет повысить производительность, Это достигается тем, что после отключения электромагнита 9 полугайка 10 входит в зацепление с ходовым винтом 11, включают механизм привода и каретка 6 станка начинает движение в сторону режущей головки, по достижении кареткой 6 крайнего положения включают электромагнит 9, тем самым разьединяют полугайку 10 с винтом 11. 3 ил.

1678634

Изобретение относится к обработке неметаллических материалов и может быть использовано на камнеобрабатывающих заводах, стройках и других предприятиях.

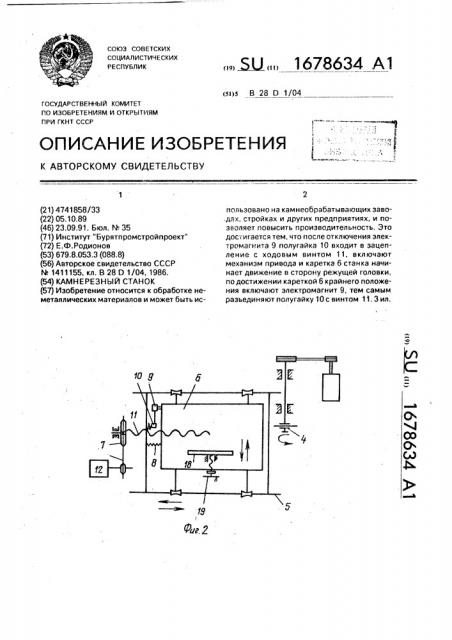

Целью изобретения является повышение производительности труда, На фиг. 1 изображен станок; на фиг, 2— кинематическая схема станка; на фиг. 3— кинематическая схема механизма привода.

Станок состоит из рамы 1, выполненной из труб квадратного сечения, на вертикальной стойке 2 которой посредством хомута и смежных болтов закреплена консоль, на которой установлена режущая головка 3, состоящая из дискового режущего органа 4 и электродвигателя, связанных клиноременной передачей, рама 1 выполнена с направляющими 5, в которых установлена каретка

6 для размещения обрабатываемых изделий, винтовой механизм 7 перемещения, механизм 8 возврата (амортизатор), средство управления механизмом перемещения каретки выполнено в виде смонтированного иа ней электромагнита 9, к концу якоря которого прикреплена полугайка 10, перемещающаяся в вертикальной плоскости для присоединения и отсоединения с винтом

11. Вращение винта 11 осуществляется через цепную передачу механизма привода

12, который расположен в агрегатном отсеке станка и cодержит электродвигатель 13, червячный редуктор 14, фрикционный вариатор 15,. Электромагнит 9 подсоединен к пульту 16 управления.

Каретка кроме неподвижного упора 17 имеет подвижный упор 18,.который перемещается с помощью винтовой передачи 19, Станок также оборудован системой 20 охлаждения.

Камнерезный станок работает следующим образом.

После установки изделия на каретке отключают электромагнит 9. Полугайка 10 входит в зацепление с ходовым винтом 11.

Включают механизм привода, каретка станка начинает движение в сторону режущей головки 3, осуществляя разрезание иэделия. По достижении кареткой 6 крайнего положения (когда нижняя точка диска режущей головки 3 выйдет за пределы неподвижного упора 17 каретки) включают электромагнит 9, тем самым разъединяют полугайку 10 с винтом 11. Каретка 6 под действием амортизатора 8 должна вернуться в исходное положение, а плита снимается с каретки. Использование вариатора позволяет плавно и в широких пределах изменять число оборотов выходного вала механизма привода.

Изменение скорости выходного вала механизма привода изменяет скорость и усиление подачи каретки 6. Управление изменением скорости подачи каретки, ее остановка и включение осуществляются с пульта управления оператором. Каретка кроме неподвижного упора 17 имеет и подвижный упор 18, который перемещается с помощью винтовой передачи 19. Пульт управления станком размещен на раме 1. Станок также оборудован системой 20 охлаждения режущего диска.

Формула изобретения

Камнереэный станок, включающий раму с направляющими, установленную в них каретку для обрабатываемого изделия, винтовой механизм ее перемещения, приводной дисковый режущий орган, пульт управления, отличающийся тем, что, с целью повышения производительности труда, он снабжен системой автоматического регулирования подачи каретки, выполненной в виде смонтированного на каретке и связанного с пультом управления электромагнита, на якоре которого установлена полугайка, контактирующая с винтом механизма перемещения каретки, который имеет вариатор.
