Устройство для обвязки пакета проката

Устройство для обвязки пакета проката

Иллюстрации

Показать все

Реферат



Изобретение относится к упаковыванию , а именно к устройству для обвязки пакета проката, может быть использовано в различных отраслях промышленности и направлено из повышение надежности и npj- изводитепьноста работы. Устройство яг«я обвязки пакета проката содержит кроьштейн механизма образования такелажного пояса, установленный на плече 6 двуплечего рычага, опора вращения которого закреплю на на приводной вертикальной телескопической стойке, а 12 шарнирно связано со штоком 14 силового цилиндра 15, установленного параллельно телескопической стойке. При этом плечо 6 двуплечего рычаг-, несущее кронштейн, выполнено составным из имеющих возможность перемещения относительно друг друга двух участков, один которых несег кронштейн, а другой снобжен упором для взаимодействия с наружной поверхностью пакета проката и упором для взаимодействия с кронштейном. 5 ил.

C0I03 СОВЕ ТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

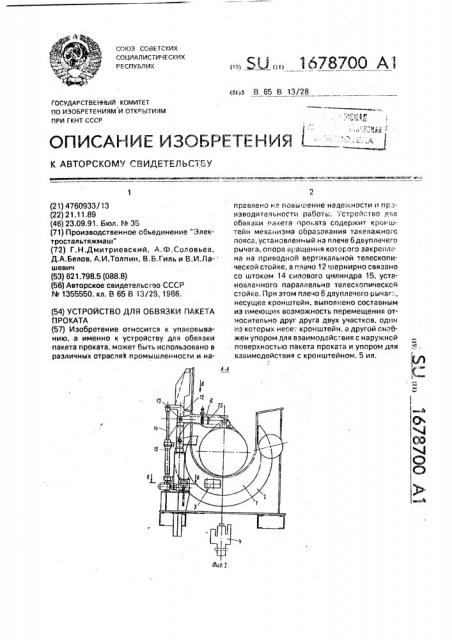

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 1

"„44r; l l 1 Г

j 1 ., Дк,, ь

Ф»

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4760933/13 (22) 21.11.89 (46) 23.09.91. Бюл. М 35 (71) Производственное обьединение "Электростальтяжмаш" (72) Г.Н.Дмитриевский, А.Ф,Соловьев, Д,А, Белов, А.И.Тол п ин, В.Б. Гил ь и В, И,Л ашевич (53) 621.798.5 (088.8) (56) Авторское свидетельство СССР

М 1355550, кл, В 65 В 13/28, 1986. (54) УСТРОЙСТВО ДЛЯ ОБВЯЗКИ ПАКЕТА

ПРОКАТА (57) Изобретение относится к упаковыванию, а именно к устройству для обвязки пакета проката, может быть использовано в различных отрасляк промышленности и на,.„5U „„16787OG A) правлено на повышение надежности и производительности работы. Устройство для обвязки гакета проката содержит кронштейн мехами изма образования такелажного. пояса, установленный на плече 6двуплечего рычага, опора вращения которого закрепле на на приводной вертикальной телескопической стойке, а плечо 12 шарнирно связано со штоком 14 силового цилиндра 15, установленного параллельно телескопической стойке. При атом плечо 6 двуплечего рычаг;-:, несущее кронштейн, выполнено составным из имеющих возможность перемещения относительно друг друга двух участков, один из которых несе; кронштейн, а другой снабжен упором для взаимодействия с наружной поверхностью пакета проката и упором для взаимодействия с кронштейном. 5 ил.

1678700

Изобретение относится к упаковыванию, а именно к устройству для обвязывания пакета проката, и может быть использовано в различных отраслях промышленности.

Целью изобретения является повыше.ние надежности и производительности работы.

На фиг.1 изображено устройство для обвязки пакета проката, общий вид; на фиг,2 — разрез А — А на фиг,1; на фиг.3 — вид

Б на фиг.2; на фиг,4 — разрез  — В на фиг.2; на фиг.5 — вид Г на фиг.4.

Устройство для обвязки пакета проката состоит из кармана 1, проводки 2 в виде ротора с катушкой для обвязочнай проволоки, механизма 3 для зажима конца проволоки, головки 4 для скрепления концов проволоки с режущим инструментом и механизма образования такелажнаго пояса в виде кронштейна 5, установленного перпендикулярна плоскости кармана 1 с возможностью перемещения в вертикальной плоскости и вывода ега из зоны обвязки.

Кронштейн 5 установлен на плече 6 двуплечего рычага, опора 7 вращения которого закреплена на верхнем конце телескопической стойки 8, перемещаемой рейкой 9, взаимодействую шей с шестерней 10, вращающейся от электродвигателя 11.

Второе плечо 12 двуплечего рычага с помощью аси 13 связано со штоком 14 силового цилиндра 15, установленного параллельно телескопической стойке 8. Плечо 6 двуплечега рычага выполнено составным из двух участков 16 и 17, установленных с возможностью перемещения относительно друг друга, при этом участок 16 несет кронштейн 5, а участок 17 снабжен двумя жесткими упорами 18 и 19, один иэ которых (18) взаимодействует с наружной поверхностью пакета, а другой (19) — с кронштейном 5.

Для обеспечения воэможности перемещения участков 16 и 17 один относительно другога ани связаны между собой стержнем

20 с пружинами 21, один конец которого пропущен через ось 22, закрепленную с возможностью вращения на участке 16, а второй конец закреплен на участке 17 с помощью оси 23, Кроме этого, участок 16 снабжен винтом 24, который установлен в криволинейном пазу 25, выполненном на участке 17.

Кронштейн 5 закреплен на участке 16 с возможностью поворота с помощью втулки 26, а для ограничения угла поворота кронштейна 5 на участке 16 предусмотрен упор 27. На кронштейне 5 со стороны пакета выполнен скос для облегчения вывода кронштейна 5 из зоны обвязки. На участке 17 установлен датчик

28. В линии обвяэочных машин механизмам образования такелажного пояса снабжают одну или две обвязочные ма5 шины.

Устройство работает следующим образом.

В исходном положении телескопическая стойка 8 находится в крайнем верхнем положении, шток 14 силового цилиндра втянут, в результате чего плечо 6 двуплечего рычага находится в вертикальном положении и не препятствует опусканию пакета 29 проката в карман 1, при этом участки 16 и 17 находятся на максимальном расстоянии

15 друг от друга (пружина 21 разжата), а кронштейн 5 упирается в упор 27, препятствующий его опрокидыванию.

Пакет 29 проката опускают в карман 1.

Включается ротор. Вращение ротора 2 с катушкой проволока, один конец которой зажат механизмом 3, равномерно наматывается на пакет 29, После намотки заданного количества витков ротор приходит в исходное положение, и под пакетом образуется перекрестие двух ветвей проволоки, В это место подается головка 4 с режу20

25 щим инструментом, и происходит раэрезка проволоки и закрутка узла.

Пакет 29 с обвязками продвигается любым известным способом вдоль оси прока"",à.

Шток 14 силового цилиндра 15 выдвигают и поворачивают двуплечий рычаг вокруг опоры 7, Участок 16 плеча 6 занимает горизонтальнае положение и останавливается, а участок 17 продолжает двигаться вниз.

Стержень 20 скользит в отверстии оси 22, а винт 24 перемещается в криволинейном пазу 25. исключая перекос (непараллельность) участков 16 и 17, Величина перемещения

40 стержня 20 ограничена пружиной 21. После остановки стержня 20 включается электродвигатель 11, приводящий вовращение шестеоню 10, и зубчатая рейка 9 начинает опускать стойку 8. Опускание стойки 8 продолжается до тех пор, пока упор 18, входящий в контакт с наружной поверхностью пакета проката, не начина50 ет поднимать участок 17, а находящийся над ним упор 19 не поднимет кронштейн 5 до положения, параллельного образующей пакета проката 29. При этом датчик

28 дает команду на остановку электро5 двигателя. Включается ротор. Вращением ротора 2 с катушкой проволока, один конец которой зажат механизмом 3, равномерно наматывается на пакет 29 и кронштейн 5, При этом, благодаря беззазорной установке упора 18 на пакете и

1678700 расположению упоров 18 и 19 один над другим усилие намотки замыкается на пакете проката 29 и практически не передается на механизм образования такелажного пояса.

После намотки заданного количества витков ротор приходит в исходное положение, и под пакетом 29 образуется перекрестие двух ветвей проволоки. В зто место подается головка 4, и.происходит разрезка проволоки и закрутка узла. Ралочный пояс готов. При втягивании штока 14 силового цилиндра 15 двуплечий рычаг поворачивается, при этом участок 17 отстает от участка

16, что позволяет кронштейну 5 повернуться на втулке 26 вокруг оси и освободиться от . такелажного пояса. Двуплечий рычаг с кронштейном 5 возвращается в исходное положение, обеспечивая беспрепятственное извлечение пакета 29 из кармана 1. Образованный пакет с такелажным поясом (или несколькими такелажными поясами) извлекается из кармана 1 и транспортируется на погрузку или складирование.

Формула изобретения

Устройство для обвязки пакета проката, содержащее карман для формирования па5 кета проката, проводку для обвязочного материала, головку для скрепления его концов и механизм образования такелажной петли, имеющий кронштейн и телескопическую стойку, о т л и ч а ю щ е е с я тем, что, с целью

10 повышения надежности и производительности, оно снабжено двуплечим рычагом, смонтированным на телескопической стойке, и силовым цилиндром, установленным параллельно телескопической стойке, одно

15 иэ плеч двуплечего рычага состоит иэ двух участков, соединенных. между собой с воэможностью перемещения, причем на участке, обращенном к пакету. смонтированы упоры, один из которых предназначен для

20 взаимодействия с поверхностью пакета, а другой — с кронштейном, установленным на втором участке, при этом второе плечо двуплечего рычага шарнирно связано со штоком силового цилиндра.
