Реферат



Изобретение относится к подъемнотранспортному машиностроению и может быть использовано для аварийной остановки канатов подъемников, кабин лифтов и других грузоподъемных средств. Цель изобретения - повышение надежности работы ловителя. Ловитель состоит из втулки 1 с отверстием, через которое свободно проходит канат 2, и выступом 3 с клинообразной прорезью, вершина клина которой расположена на вертикальной оси отверстия втулки 1. Втулка 1 жестко соединена с кривошипом 5, который связан со штоком поршня 6 цилиндра 7, имеющего пиропатрон 8 и фиксаторы S. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sl)s В 66В 5/24

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ! и (61) 1562274 (21) 4720572/11 (22) 18.07.89 (46) 23,09.91. Бюл. М 35 (72) В.Н.Колганов и В.И.Колошкин (53) 621.876.113 (088.8) (56) Авторское свидетельство СССР

М 1562274, кл. В 66 В 5/22, 1989. (54) ЛОВИТЕЛЬ (57) Изобретение относится к подьемнотранспортному машиностроению и может быть использовано для аварийной останов„„5U „„1678740 А2 ки канатов подъемников, кабин лифтов и других грузоподьемных средств, Цель изобретения — повышение надежности работы ловителя. Ловитель состоит из втулки 1 с отверстием., через которое свободно проходит канат 2, и выступом 3 с клинообразной прорезью, вершина клина которой располо- . жена на вертикальной оси отверстия втулки

1. Втулка 1 жестко соединена с кривошипом

5, который связан со штоком поршня 6 цилиндра 7, имеющего пиропатрон 8 и фиксаторы 9, 2 ил.

1678740

Составитель В. Грицай

Редактор M. Бланар Техред M,Mîðãåíòàë Корректор С. Шевкун

Заказ 3178 Тираж 404 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35. Раушская наб„4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101

Изобретение относится к подъемнотранспортному машиностроению, может быть использовано для аварийной остановки канатов подъемников, кабин лифтов и других грузоподъемных средств и является усовершенствованием изобретения по авт, св.М 1562274.

Цель изобретения — повышение надежности работы ловителя.

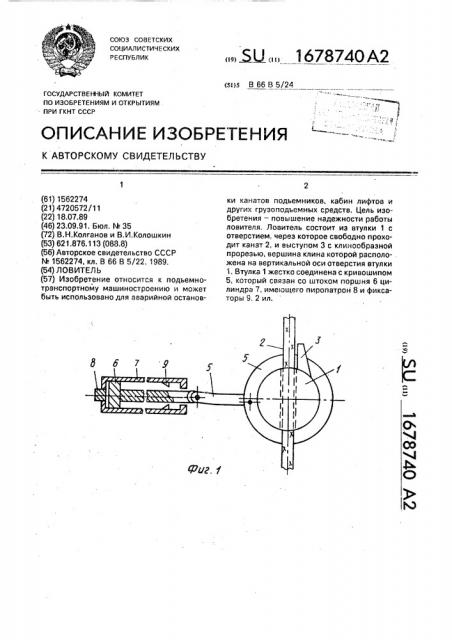

На фиг.1 изображен предлагаемый ловитель; на фиг.2 — то же, аксонометрия.

Ловитель состоит иэ втулки 1 с отверстием, через которое свободно проходит канат 2, и выступом 3-с клинообразной прорезью 4, Втулка 1 жестко соединена с кривошипом 5, который связан со штоком поршня 6 цилиндра Т, имеющего пиропатрон 8 и фиксаторы 9. Выступ 3 жестко соединен с кривошипам 5, при этом вершина клина прорези расположена на вертикальной оси отверстия втулки 1.

Ловитель работает следующим образом.

При срабатывании пиропатрона 8 от источника аварийного сигнала поршень со штоком 6, двигаясь по цилиндру 7, под действием давления газов, придает кривошипу

5 вращательное движение. При этом происходит поворот на 180 соединенной с криво5 шипом 5 втулки 1 с отверстием и проходящего через него каната 2, который зажимается стенками клинообразной прорези выступа 3 и под действием сил трения со стороны стенок прорези выступа 3 и от10 верстия втулки 1 останавливается.

Длина штока 6 поршня, цилиндра 7 и кривошипа 5 выбирается такой, чтобы кривошип 5 совершил поворот на 180О.

Прочность каната должна исключить

15 разрыв его в случае экстренной остановки, Формула изобретения

Ловитель по авт. св. ЬВ 1562274, о т л ич а ю шийся тем, что, с целью повышения

20 надежности его в работе, втулка выполнена с выступом, жестко соединенным с кривошипом, при этом выступ имеет клинообразную прорезь. вершина которой расположена на вертикальной оси отвер25 стия втулки.
