Глазурь

Глазурь

Иллюстрации

Показать все

Реферат



Изобретение относится к составам легкоплавких глазурей, предназначенных для использования в промышленности строительных матеоиалов в качестве покрытия керамических облицовочных плиток со светлои темножгущимся черепком. Целью изобретения является повышение микротвердости и смачивающей способности . Для этого глазурь содержит, мас.%: 5Ю2 37,48-41,21; В20з 20,47-22,79; СаО 11,96-12,92, Na20 4,29-4,73; 10.33- 12,2; ZnO 5,56-7,16; Zr02 4,12-4,78 Микротвердость глазури 7550-7820 МПа, краевой угол смачивания 32-35. 2 табл.

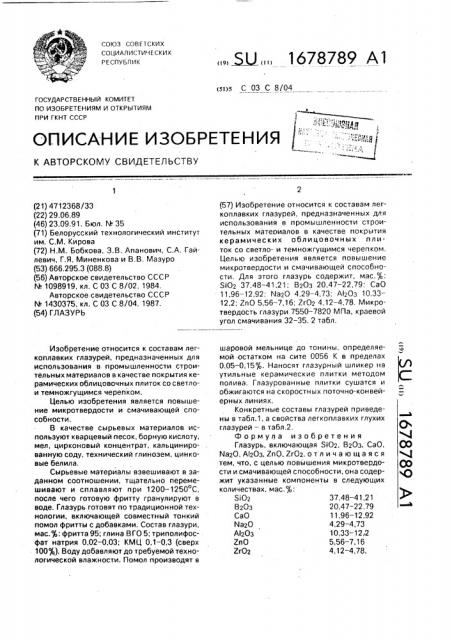

СОЮЗ COBEТСКИХ

СОЦИАЛ ИСТИ Ч Е С К ИХ

РЕСПУБЛИК (51)5 С 03 С 8/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

37,48 — 41,21

20,47 — 22,79

11,96 — 12,92

4,29-4,73

10,33 — 12г2

5,56 — 7,16

4,12 — 4,78. (21) 4712368/33 (22) 29.06.89 (46) 23.09.91. Бюл. N 35 (71) Белорусский технологический институт им, С.М. Кирова (72) Н.М, Бобкова, З.B. Апанович, С.А. Гайлевич, Г.Я. Миненкова и В,В. Мазура (53) 666.295.3 (088.8) (56) Авторское свидетельство СССР

¹ 1098919, кл. С 03 С 8/02, 1984.

Авторское свидетельство СССР

N 1430375, кл. С 03 С 8/04, 1987. (54) ГЛАЗУРЬ

Изобретение относится к составам легкоплавких глазурей, предназначенных для использования в промышленности строительных материалов в качестве покрытия керамических облицовочных плиток со светлои темножгущимся черепком.

Целью изобретения является повышение микротвердости и смачивающей способности.

В качестве сырьевых материалов используют кварцевый песок, борную кислоту, мел, цирконовый концентрат, кальцинированную соду, технический глинозем, цинковые белила, Сырьевые материалы взвешивают в заданном соотношении, тщательно перемешивают и сплавляют при 1200 — 1250 С, после чего готовую фритту гранулируют в воде. Глазурь готовят по традиционной технологии, включающей совместный тонкий помол фритты с добавками. Состав глазури, мас. ; фритта 95; глина В ГО 5; триполифосфат натрия 0,02-0,03; КМЦ 0,1 — 0,3 (сверх

100 ). Воду добавляют до требуемой технологической влажности, Помол производят в, . Ж,„, 1678789 Al (57) Изобретение относится к составам легкоплавких глазурей, предназначенных для использования в промышленности строительных матеоиалов в качестве покрытия керамических облицовочных плиток со светло- и темножгущимся черепком.

Целью изобретения является повышение микротвердости и смачивающей способности. Для этого глазурь содержит, мас.%:

SiO2 37,48-41,21; В20з 20,47 — 22,79; СаО

11,96-12,92; Na20 4,29 — 4,73; А!20з 10,33—

12,2; ZnO 5,56-7,16; УгОр 4,12 — 4,78. Микротвердость глазури 7550-7820 МПа, краевой угол смачивания 32 — 35. 2 табл. шаровой мельнице до тонины, определяемой остатком на сите 0056 К в пределах

0,05 — 0,15%. Наносят глазурный шликер на утильные керамические плитки. методом полива. Глазурованные плитки сушатся и обжигаются на скоростных поточно-конвейерных линиях.

Конкретные составы глазурей приведены в табл.1, а свойства легкоплавких глухих глазурей — в табл.2.

Формула изобретения

Глазурь, включающая Si02, В20з, СаО, йа20, А!20з, ZnO, Zr02, отличающаяся тем, что, с целью повышения микротвердости и смачивающей способности, она содержит указанные компоненты в следующих количествах, мас.%:

Б!02 в203

СаО

Na2O

А!203

ZnO

Zr02

1678789

Таблица 1

Таблица 2

Свойства

3 Известный

Температура варки о фритты, С

1 200- 1 250 1 200- 1 250 1 200- 1 250 l 300- 1 350

Температурный интервал обжига, С 800-980

800-980

49,2-51

5,24

5,16

>250

) 250

7550

Микротвердость, МПа 7820

?620

Краевой угол смачио вания при 800 С

32

Белизна, Ж

94

Блеск, Ж

77

Составитель Т. Никульникова

Редактор И, Дербак Техред М.Моргентал Корректор 3. Лончакова

Заказ 3181 Тираж 295 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

ТКЛР (с(1О ), град " 5,0 о

Термостойкость, С > 250

Данные состава (800-980 800-960 (температура обжига) 350-360

6490-6820

61-65

94-95

73-77
