Класс 21g, 24 1

Ж 16789

HATT NT HA l4306PCTftlNt

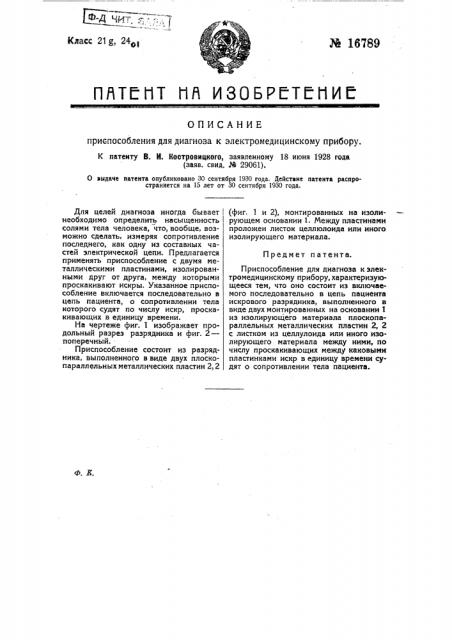

ОПИСАНИЕ приспособления для диагноза к электромедицинскому прибору.

К патенту В. И. Костровицкого, заявленному 18 июня 1928 года (заяв. свид. М 29061).

0 выдаче патента опубликовано 30 сентября 1930 года. Действие патента распространяется на 15 лет от 30 сентября 1930 года.

П редм ет и а тента.

Для целей диагноза иногда бывает необходимо определить насыщенность солями тела человека, что, вообще, возможно сделать, измеряя сопротивление последнего, как одну из составных частей электрической цепи. Предлагается применять приспособление с двумя металлическими пластинами, изолированными друг от друга, между которыми проскакивают искры. Указанное приспособление включается последовательно в цепь пациента, о сопротивлении тела которого судят по числу искр, проскакивающих в единицу времени.

На чертеже фиг. 1 изображает продольный разрез разрядника и фиг. 2— поперечный.

Приспособление состоит из разрядника, выполненного в виде двух плоскопараллельных металлических пластин 2, 2 (фиг. 1 и 2), монтированных на изолирующем основании 1. Между пластинами проложен листок целлюлоида или иного изолирующего материала.

Приспособление для диагноза к электромедицинскому прибору, характеризующееся тем, что оно состоит из включаемого последовательно в цепь пациента искрового разрядника, выполненного в виде двух монтированных на основании 1 из изолирующего материала плоскопараллельных металлических пластин 2, 2 с листком из целлулоида или иного изолирующего материала между ними, по числу проскакивающих между каковыми пластинками искр в единицу времени судят о сопротивлении тела пациента.
