Устройство для очистки макулатуры

Устройство для очистки макулатуры

Иллюстрации

Показать все

Реферат



Изобретение относится к целлюлознобумажной промышленности, в частности к устройствам для очистки макулатуры и позволяет повысить эффективность очистки и надежность работы. В процессе перемешивания и транспортирования макулатурная масса сортируется на ситовом участке 7, размещенном в нижней части кожуха 4 напротив загрузочной воронки 5 При этом из нее удаляются тяжелые включения (песок и т.п.). 2 ил

I

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ((9) (I I) (si)s 0 21 В 1/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (21) 4753322/12 (22) 27.10.89 (46) 23.09.91, Бюл. М 35

I»

ЪФ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (71) Научно-исследовательский и проектноконструкторский институт целлюлозного машиностроения (72) Амат.Алекс. Вдовин, Алексей Амат. Вдовин и Н.И.Хлебников (53) 676.12.021(088,8) (56) Заявка Японии ЬЬ.49-44242, кл. В 02 С 23/08, 1974. (54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ МАКУЛАТУРЫ (57) Изобретение относится к целлюлознобумажной промышленности, в частности к устройствам для очистки макулатуры, и позволяет повысить эффективность очистки и надежность работы. В процессе перемешивания и транспортирования макулатурная масса сортируется на ситовом участке

7, размещенном в нижней части кожуха 4 напротив загрузочной воронки 5, При этом из нее удаляются тяжелые включения (песок и т,п,). 2 ил.

1678935

Изобретение относится к целлюлознобумажной промышленности, в частности к устройствам для очистки макулатуры.

Цель изобретения — повышение эффективности очистки и надежности устройства в работе.

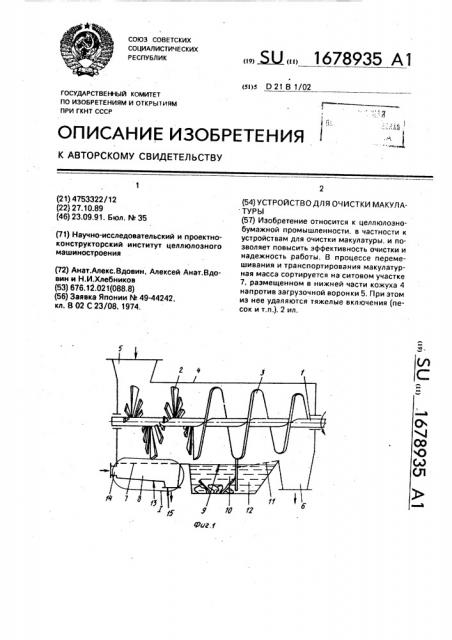

На фиг.1 представлено предлагаемое устройство, разрез; на фиг,2 — узел I íàфиг.1 (вариант), Устройство содержит ротор 1 с лопатками-скребками 2 и (или) витками шнека 3 и охватывающий его кожух 4 с загрузочной 5, и разгрузочной 6 воронками. В нижней части кожуха 4 напротив загрузочной воронки 5 размещается ситовой сортирующий участок 7, к которому примыкает с нерабочей. стороны устройство & для подачи воздуха.

За ситовым сортирующим участком 7 в нижней части кожуха выполнены проем 9, к которому примыкается желоб 10 с жидкостью, а также ситовой обезвоживающий участок 11, к которому снизу присоединена камера 12 для сбора стекающей с макулатуры жидкости, сообщающаяся с желобом 10, При практической реализации устройства в желобе 10 может быть установлен цепной конвейер (не показан) для удалении накапливающихся в желобе крупных недробимых тяжелых включений.

Устройство 8 для подачи воздуха выполнено е виде камеры 13 с патрубком 14 для подачи воздуха и люком 15 для периодической выгрузки накапливающихся на дне камеры 13 мелких тяжелых загрязнений, а также может быть выполнено (фиг.2). в виде аналогичной камеры 13 с патрубком 14 для подачи воздуха и люком 15 для выгрузки загрязнений, внутри которой размещаются трубопроводы 16 подачи воздуха со штуцерами 17 и рукавами 18, В этом случае при истечении воздуха из рукавов последние колеблются, тем самым обеспечивается регенерация каждым рукавом 18 площади ситовой поверхности боль шей, чем сечение воздушной струи, выходящей из него, что по сравнению с приведенным на фиг.1 вариантом дает снижение расхода воздуха.

Устройство работает следующим образом.

Предварительно измельченная с помощью разрывателя кип или дробилки макулатурная масса через загрузочную . воронку 5 подается внутрь кожуха 4; где она перемешивается ротором 1 с лопаткамискребками 2 и витками шнека 3 и транспортируется по направлению к разгрузочной воронке 6, В процессе перемешивания и транспортирования макулатурная масса сортируется на ситовом участке 7, размещенном в нижней, части кожуха 4 напротив загрузочной воронки 5. При этом из нее удаляются мелкие тяжелые включения (песок и т.п.), В процессе сортирования для повышения эффективности очистки и уменьшения

15 потерь макулатуры осуществляют регенерацию отверстий ситового сортирующего участка 7 путем обдува этого участка воздухом с нерабочей стороны с помощью устройства 8 для подачи воздуха. Накапливающийся на дне камеры 13 устройства 8 для подачи воздуха песок и другие мелкие тяжелые загрязнения периодически удаляют из нее через имеющийся в нижней части камеры 13 люк 15.

После сортирования путем транспортирования макулатурной массы над проемом

9, к которому примыкает желоб 10 с жидкостью, осуществляют отделение от очищае- > мой массы крупных недробимых тяжелых

25 включений, которые оседают на дно желоба 10. Затем при транспортировании обрабатываемой массы по ситовому обезвоживающему участку 11 от нее отделяется свободная жидкость, захваченная при транспортировании над желобом 9, Отделя30 емая жидкость собирается в камере 2, а очищенная макулатурная масса после отделения g от нее жидкости через разгрузочную воронку 6 удаляется из устройства.

Пример. Очистку макулатуры осуществляют в устройстве с диаметром шнека

500-2000 мм, частота вращения ротора 10—

100 об/мин. Уровень жидкости (воды) в желобе поддерживается преимуществен40 но на расстоянии радиуса шнека от оси ротора.

Расход воздуха подбирается таким, чтобы обеспечить его скорость в отверстиях сита не более скорости витания в воздушФормула изобретения

Устройство для очистки макулатуры, содержащее корпус с загрузочным и pasrpyзочным патрубками, имеющий ситовой сортирующий участок и размещенный в корпусе с возможностью вращения шнек, о тл ича ю щ ее с ятем, что, с целью повышения эффективности очистки и надежности в работе, уменьшения потерь макулатуры, оно снабжено средством для подачи воздуха в корпус, смонтированным на наружной стороне ситового сортирующего участка, 50

45 ном потоке минеральных частиц (песчинок) минимального размера, которые требуется удалить.

1678935

8 2 18 16

18 8

? 1б

Составитель И. Карандеева Редактор И. Шмакова Техред М.Моргентал Корректор О. 0ипле

Заказ 3188 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва. Ж-35. Раушская наб„4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101 размещенными за ним последовательно по общающейся с ним камерой для сбора жиднаправлению перемещения обрабатывае- кости, а над последней выполнен дополнимой макулатуры желобом с жидкостью и со- . тельный ситовой участок,
