Способ измерения переменных во времени фазовых сдвигов в диапазоне свч
Патент 167909
Классы МПК
Способ измерения переменных во времени фазовых сдвигов в диапазоне свч
Иллюстрации
Реферат

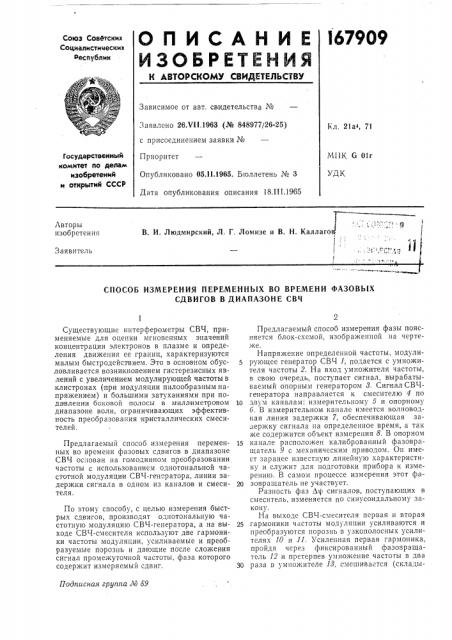

О П И С А Н И Е f67909
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт, свидетельства №
Заявлено 26.V11.1963 (№ 848977/26-25) Кл. 21а, 71 с присоединением заявки №
Приоритет
Государственный комитет ло делам изобретений и открытий СССР
М11К С 01г
Опубликовано 05.11.1965. Бюллетень № 3
Дата опубликования описания 18.111.1965 и
I :. -:::".:,*! 9
В. и. людмирсиий, л, Г. ломиае и В. н. калласа 1
Авторы изобретения с 1 ге !
Заявитель
СПОСОБ ИЗМЕРЕНИЯ ПЕРЕМЕННЫХ ВО ВРЕМЕНИ ФАЗОВЫХ
СДВИГОВ В ДИАПАЗОНЕ СВЧ
Подписная группа Л 89
Существующие интерферометры СВЧ,:применяемые для оценки мгновенных значений концентрации электронов в плазме и определения движения ее границ, характеризуются малым быстродействием. Это в основном обусловливается возникновением гистерезисных явлений с увеличением модулирующей частоты в клистронах (при модуляции пилообразным напряжением) и большими затуханиями при подавлении боковой полосы в милл имет ровом 10 диапазоне волн, ограничивающих эффективность преобразования кристаллических смесителей.
Предлагаемый способ измерения перемен- 15 ных во времени фазовых сдвигов в диапазоне
СВЧ ос:гован на гомодинном преобразовании частоты с использованием однотональной частотной модуляции СВЧ-генератора, линии задержки сигнала в одном из каналов и смеси- 20 теля.
По этому способу, с целью измерения быстрых сдвигов, производят однотональную частотную модуляцию СВЧ-генератора, а на вы- 25 ходе СВЧ-смесителя используют две гармоники частоты модуляции, усиливаемые и преобразуемые порознь и дающие после сложения сигнал промежуточной частоты, фаза которого содержит измеряемый сдвиг. 30
Предлагаемый способ измерения фазы поясняется блок-схемой, изображенной на чертеже.
Напряжение определенной частоты, модулирующее генератор СВЧ 1, подается с умножителя частоты 2. На вход умножителя частоты, в свою очередь, поступает сигнал, вырабатываемый опорным генератором 8. Сигнал СВЧгенератора направляется к смесителю 4 по двум каналам: измерительному 5 и опорному
6. В измерительном канале имеется волноводная линия задержки 7, обеспечивающая задержку сигнала на определенное время, а так же содержится объект измерения 8. В опорном канале расположен калиброванный фазовращатель 9 с механическим приводом. Он имеет заранее известную линейную характеристику и служит для подготовки прибора к измерению. В самом процессе измерения этот фазовращатель не участвует.
Разность фаз Лф сигналов, поступающих в смеситель, изменяется по синусоидальному заKOH)T.
На выходе СВЧ-смесителя первая и вторая гармоники частоты модуляции усиливаются и преобразуются порознь в узкополосных усилителях 10 и,11. Усилеггная первая гармоника, пройдя через фиксированный фазовращатель 12 и претерпев умножение частоты в два раза в умножителе 18, смешивается (склады167909
Составители Г. Анашкии
Редактор Г. М. Печоров Техред А. А. Камышиикова Корректор A. Я. Березуева
Заказ 41513 Тираж 600 Формат 6у». 60X90 /8 Объем О,!3 изд. л. Цена 5 коп.
ЦНИИПИ Государственного комитета по делам изобрстешш и откpbltlIH СССР
Москва, Центр, по. Серова, д. 4
Типография, пр, Сапунова, 2
3 вается) в усилителе 14 с усиленной второй гармоникой.
Измеряемая фаза передается на выходной сигнал промежуточной частоты„. которая равна удвоенной частоте модуляции. Затем фаза выходного сигнала сравнивается с фазой опорного генератора 8 в низкочастотном фазоиндицирующем устройстве 15.
Предмет изобретения
Способ измерения переменных во времени фазовых сдвигов в диапазоне СВЧ, основанныи на гомодинпом преобразовании частоты с использованием модуляции СВЧ-генератора, линии задержки. сигнала в одном нз каналов и .смесителя, етличающийся тем, что, с целью из5 мерения быстрых фазовых сдвигов в диапазоне СВЧ, производят одпотопальную чзстотпую модуляцию СВЧ-генератора, а на выходе СВЧсмесителя используют две гармоники частоты модуляции, усиливаемые и преобразуемые по10 рознь и дающие после сложения сигнал промежуточной частоты, содержащий измеряемый фазовый сдвиг.
