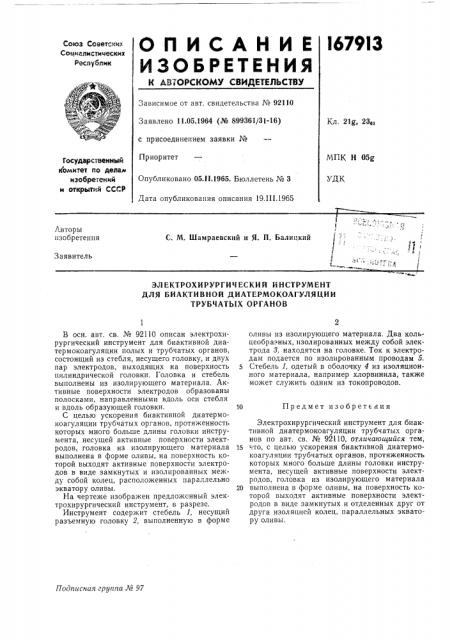

О П И С А Н И Е l679I3

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 92110

Заявлено 11.05.1964 (Л 899361/31-16) с присоединением заявки №

Приоритет

Кл. 21g 23о1

МПК Н 05@

Государственный комитет по делам изобретений и открытий СССР

Опубликовано 05.11.1965. Бюллетень М 3

Дата опубликования описания 19.111.1965

УДК

Авторы изобретения

С. М. Шамраевский и Я. П. Балицкий

Заявитель

ЭЛ ЕКТРОХИРУРГИ ЧЕСКИЙ ИНСТРУМЕНТ

ДЛЯ БИАКТИВНОИ ДИАТЕРМОКОАГУЛЯЦИИ

ТРУБЧАТЫХ ОРГАНОВ

Предмет изобретения

Подписная:pgnna М 97

В осн. авт. св. № 92110 описан электрохирургический инструмент для биактивной диатермокоагуляции полых и трубчатых органов, состоящий из стебля, несущего головку, и двух пар электродов, выходящих на поверхность цилиндрической головки. Головка и стебель выполнены из изолирующего материала, Активные поверхности электродов образованы полосками, направленными вдоль оси стебля и вдоль образующей головки.

С целью ускорения биактивной диатермокоагуляции трубчатых органов, протяженность которых много больше длины головки инструмента, несущей активные поверхности электродов, головка из изолирующего материала выполнена в форме оливы, на поверхность которой выходят активные поверхности электродов в виде замкнутых и изолированных между собой колец, расположенных параллельно экватору оливы.

На чертеже изображен предложенный электрохирургический инструмент, в разрезе.

Инструмент содержит стебель 1, несущий разъемную головку 2, выполненную в форме оливы из изолирующего материала, Два кольцеобра ных, изолированных между собой электрода 8, находятся на головке. Ток к электродам подается по изолированным проводам 5.

5 Стебель 1, одетый в оболочку 4 из изоляционного материала, например хлорвинила, также может служить одним из токопроводов.

Электрохирургический инструмент для биактивной диатермокоагуляции трубчатых органов по авт. св. № 92110, отличающийся тем, 15 что, с целью ускорения биактивной диатермокоагуляции трубчатых органов, протяженность которых много больше длины головки инструмента, несущей активные поверхности электродов, головка из изолирующего материала

20 выполнена в форме оливы, на поверхность которой выходят активные поверхности электродов в виде замкнутых и отделенных друг от друга изоляцией колец, параллельных экватору оливы.
