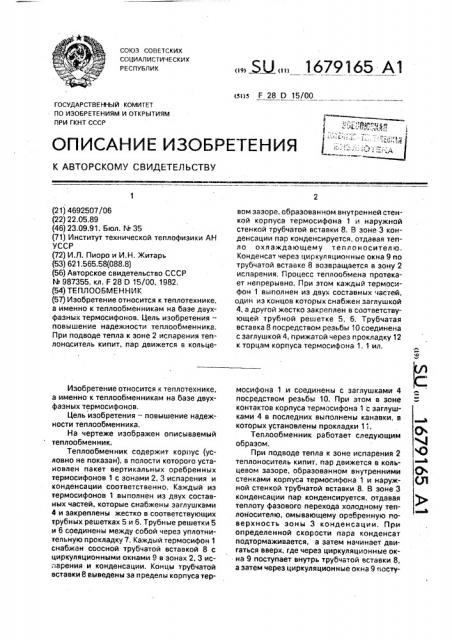

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s3)s F 28 0 15/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4692507/06 (22) 22.05.89 (46) 23.09.91. Бюл, hb 35 (71) Институт технической теплофиэики АН

УССР (72) И.Л. Пиоро и И,Н. Житарь (53) 621,565.58(088.8) (56) Авторское свидетельство СССР

М 987355, кл. F 28 D 15/00, 1982, (54) ТЕПЛООБМЕННИК (57) Изобретение относится к теплотехнике, а именно к теплообменникам на базе двухфазных термосифонов. Цель иэобретения— повышение надежности теплообменника.

При подводе тепла к зоне 2 испарения теплонаситель кипит, пар движется в кольцеИзобретение относится к теплотехнике, а именно к теплообменникам на базе двухфазных термосифонов.

Цель изобретения — повышение надежности теплообменника.

На чертеже изображен описываемый теплообменник.

Теплообменник содержит корпус (условно не показан), в полости которого установлен пакет вертикальных оребренных термосифонов 1 с зонами 2, 3 испарения и конденсации соответственно. Каждый из гермосифонов 1 выполнен из двух составных частей, которые снабжены заглушками

4 и закреплены жестко в соответствующих трубных решетках 5 и 6. Трубные решетки 5 и 6 соединены между собой через уплотнительную прокладку 7. Каждый термосифон 1 снабжен соосной трубчатой вставкой 8 с циркуляционными окнами 9 в зонах 2, 3 испарения и конденсации. Концы трубчатой вставки 8 выведены эа пределы корпуса тер„„5U 1679165 А1 вом зазоре, образованном внутренней стенкой корпуса термосифона 1 и наружной стенкой трубчатой вставки 8. В зоне 3 конденсации пар конденсируется, отдавая тепло охлаждающему теплоносителю.

Конденсат через циркуля ционные окна 9 по трубчатой вставке 8 возвращается в зону 2 испарения. Процесс теплообмена протекает непрерывно. При этом каждый термосифон 1 выполнен из двух составных частей, один из концов которых снабжен заглушкой

4, а другой жестко закреплен в соответствующей трубной решетке 5, 6. Трубчатая вставка 8 посредством резьбы 10 соединена с заглушкой 4, прижатой через прокладку 12 к торцам корпуса термосифона 1. 1 ил. мосифона 1 и соединены с заглушками 4 посредством резьбы 10. При этом в зоне контактов корпуса термосифона 1 с заглушками 4 в последних выполнены канавки, в которых установлены прокладки 1 .

Теплообменник работает следующим образом.

При подводе тепла к зоне испарения 2 теплоноситель кипит, пар движется в кольцевом зазоре, образованном внутренними стенками корпуса термосифона 1 и наружной стенкой трубчатой вставки 8, В зоне 3 конденсации пар конденсируется, отдавая теплоту фазового перехода холодному теплоносителю, омывающему оребренную поверхность зоны 3 конденсации. При определенной скорости пара конденсат подтормаживается, а затем начинает двигаться вверх, где через циркуляционные окна 9 поступает внутрь трубчатой вставки 8, а затем через циркуляционные окна 9 посту1679165

Составитель Ю. Фомичев

Техред M.Moðãåíòàë . Корректор М, Шароши

Редактор М. Янкович

Заказ 3199 Тираж 370 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r, Ужгород, ул,Гагарина, 101 пают в зону 2 испарения. Процесс тепломассопереноса происходит неп реры вно.

Таким образом, соединение трубчатой вставки 8 с заглушками 4 обеспечивает простоту и надежность сборки, герметичность термосифонов 1 при высоком давлении внутри них и высокие плотности максимальных тепловых потоков, что повышает надежность конструкции теплообменника.

Формула изобретейия

Теплообменник, содержащий корпус, в полости которого установлен пакет вертикальных оребренных термосифонов с зонами испарения и конденсации, корпус каждого из которых выполнен из двух составных частей, снабженных заглушками, причем каждая из частей корпуса жестко закреплена в соответствующей трубной решетке, которые соединены между собой через уплотнительную прокладку, о т л и ч а ю5 шийся тем, что, с целью повышения надежности, каждый термосифон дополнительно снабжен соосной трубчатой вставкой с циркуляционными окнами в зонах конденсации и испарения, концы которой с

10 обеих сторон выведены за пределы корпуса термосифона и соединены с упомянутыми заглушками посредством резьбы, причем.в зоне контакта концов корпуса термосифона с заглушками в последних выполнены ка15 навки с расположенными в них уплотнительными прокладками.
