Образец с надрезом и с трещиной в вершине надреза для испытания на трещиностойкость

Образец с надрезом и с трещиной в вершине надреза для испытания на трещиностойкость

Иллюстрации

Показать все

Реферат



Изобретение относится к испытательной технике и может быть использовано для испытания на трещиностойкость. Цель изобретения - расширение информативности за счет обеспечения возможности определения трещиностойкости в условиях релаксации . Образец выполнен в виде прямоугольной пластины с центральным надрезом и с трещиной в вершине надреза, перпендикулярной оси образца. В образце выполнены четыре одинаковых отверстия. два - симметрично оси образца и два - симметрично плоскости надреза с трещиной. Диаметр d отверстий удовлетворяет условию d t, где Р - нагрузка страгивания трещины; t - толщина образца; т - сопротивление материала образца срезу. Расстояние между центрами отверстий вдоль оси образца равно 2d, а в направлении надреза составляет 0,3-0,7 ширины образца . 1 ил. & Ё

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)з G 01 N 3/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

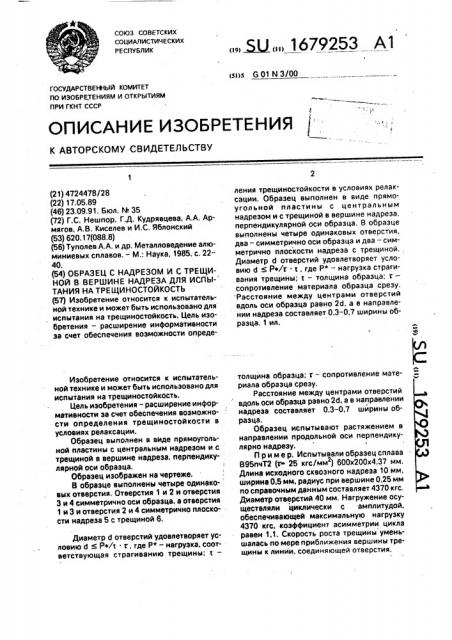

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4724478/28 (22) 17.05,89 (46) 23.09.91, Бюл. М 35 (72) Г.С. Нешпор, Г.Д. Кудрявцева, А.А. Армягов, А,В, Киселев и И.С, Яблонский (53) 620.17(088,8) (56) Туполев А,А. и др. Металловедение алюминиевых сплавов. — M. Наука, 1985. с. 2240. (54) ОБРАЗЕЦ С НАДРЕЗОМ И С ТРЕЩИНОЙ В ВЕРШИНЕ НАДРЕЗА ДЛЯ ИСПЫТАНИЯ НА ТРЕЩИНОСТОЙКОСТЬ (57) Изобретение относится к испытательной технике и может быть использовано для испытания на трещиностойкость. Цель изобретения — расширение информативности за счет обеспечения возможности опредеИзобретение относится к испытательной технике и может быть использовано для испытания на трещиностойкость.

Цель изобретения — расширение информативности эа счет обеспечения воэможности определения трещиностойкости в условиях релаксации.

Образец выполнен в виде прямоугольной пластины с центральным надрезом и с трещиной в вершине надреза, перпендикулярной оси образца.

Образец изображен на чертеже, В образце BblllollHBHbl четыре одинаковых отверстия. Отверстия 1 и 2 и отверстия

3 и 4 симметрично оси образца, э отверстия

1 и 3 и отверстия 2 и 4 симметрична плоскости надреза 5 с трещиной 6.

Диаметр d отверстий удовлетворяет условию d P*lt t, где P* нагрузка, соответствующая страгиванию трещины; t—

ÄÄ 53J „„1679253 А1 ления трещиностойкости в условиях релаксации. Образец выполнен в виде прямоугольной пластины с центральным надрезом и с трещиной в вершине надреза, перпендикулярной оси образца. В образце выполнены четыре одинаковых отверстия, два — симметрично оси образца и два — симметрично плоскости надреза с трещиной, .

Диаметр d отверстий удовлетворяет условию б:- Р бх t, где Р* — нагрузка страгивания трещины; т — толщина образца: хсопротивление материала образца срезу.

Расстояние между центрами отверстий вдоль оси образца равно 2d, а в направлении надреза составляет 0,3-0,7 ширины образца. 1 ил. толщина образца; t — сопротивление материала образца срезу.

Расстояние между центрами отверстий вдоль оси образца равно 2d, а в направлении надреза составляет 0,3-0,7 ширины образца.

Образец испытывают растяжением в направлении продольной оси перпендикулярно надрезу.

Пример. Испытывали образец сплава

В95пчТ2 (t 25 кгс/мм ) 600х200х4,37 мм.

Длина исходного сквозного надреза 10 мм, ширина 0,5 мм, радиус при вершине 0.25 мм по справочным данным составляет 4370 кгс, Диаметр отверстий 40 мм, Нагружение осуществляли циклически с амплитудой, обеспечивающей максимальную нагрузку

4370 кгс, коэффициент асимметрии цикла равен 1,1. Скорость роста трещины уменьшалась по мере приближения вершины трещины к линии, соединяющей отверстия.

1679253

Соотаеитель М, Куаьмин

Редактор Л, Лаакоеа Текред М,Моргентал ° Корректор Э, Лончакова

Заказ 3203 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб.. 4/5

Производственно-издательский комбинат "Патент", г, Ужгород. ул.Гагарина. 101

Формула изобретения

Образец с надрезом и с трещиной. в вершине надреза для испытания на трещиностойкость, выполненный в виде прямоугольной пластины с центральной сквозной трещиной, перпендикулярной оси образца, отличающийся тем, что. с целью расширения информативности за счет обеспечения возможности определения трещиностойкости в условиях релаксации, в нем выполнены четыре отверстия. два-симметрично оси образца и два-симметрично плоскости надреза; диаметр d удовлетворяет

pg условию 4 <, где Р* — нагрузка страги.т 1

5 вания трещины; t —; tсопротивление материала образца срезу, расстояние между центрами отверстий вдоль оси образца равно 24, а в направлении надреза составляет 0,3-0.7 ширины об10 разца.
