Устройство для определения размеров частиц в проточных средах

Устройство для определения размеров частиц в проточных средах

Иллюстрации

Показать все

Реферат



Изобретение относится к контрольноизмерительной технике, в частности к оборудованию автоматизированного измерения размеров микрочастиц в проточных средах, и может быть использовано при контроле загрязненности окружащей среды и для оценки качества и эффективности технологических процессов, осуществление которых связано с использованием жидких и газообразных сред. Цель изобретения состоит в повышении точности и расширении диапазона измеряемых размеров частиц. В одном из плеч интерферометра расположена пентапризма, выполняющая функцию оборачивающего элемента. Частицы, имеющиеся в исследуемой среде, пересекают счетный объем в проточной кювете и изменяют контрастность интерференционной картины, регистрируемой фотоприемником. Применение пикового детектора увеличивает вдвое сигнал от каждой частицы. 1 ил. СП

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСГГУБЛИК

ГОСУДАPСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

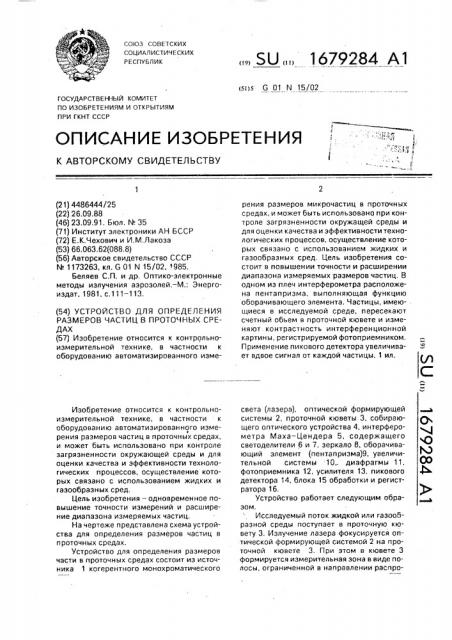

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4486444/25 (22) 26.09.88 (46) 23.09.91. Бюл. М 35 (71) Институт электроники АН БССР (72) Е.К.Чехович и И.M,Ëàêîçà (53) 66.063. 62(088. 8) (56) Авторское свидетельство СССР

N. 1173263, кл. 6 01 N 15/02, 1985.

Беляев С.П. и др. Оптико-электронные методы излучения аэрозолей,-М,: Энергоиздат, 1981, с.111 — 113. (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ

РАЗМЕРОВ ЧАСТИЦ В ПРОТОЧНЫХ СРЕДАХ (57) Изобретение относится к контрольноизмерительной технике, в частности к оборудованию автоматизированного измеИзобретение относится к контрольноизмерительной технике, в частности к оборудованию автоматизированного измерения размеров частиц в проточных средах, и может быть использовано при контроле загрязненности окружающей среды и для оценки качества и эффективности технологических процессов, осуществление которых связано с использованием жидких и газообразных сред.

Цель изобретения — одновременное повышение точности измерений и расширение диапазона измеряемых частиц, На чертеже представлена схема устройства для определения размеров частиц в проточных средах.

Устройство для определения размеров части в проточных средах состоит из источника 1 когерентного монохроматического

„„SU „„1679284 А1 рения размеров микрочастиц в проточных средах, и может быть использовано при контроле загрязненности окружащей среды и для оценки качества и эффективности технологических процессов, осуществление которых связано с использованием жидких и газообразных сред. Цель изобретения состоит в повышении точности и расширении диапазона измеряемых размеров частиц. В одном из плеч интерферометра расположена пентапризма, выполняющая функцию оборачивающего элемента. Частицы, имеющиеся в исследуемой среде, пересекают счетный объем в проточной кювете и изменяют контрастность интерференционной картины, регистрируемой фотоприемником, Применение пикового детектора увеличивает вдвое сигнал от каждой частицы. 1 ил. света (лазера), оптической формирующей системы 2, проточной кюветы 3, собирающего оптического устройства 4, интерферометра Маха — Цендера 5, содержащего светоделители 6 и 7, зеркало 8, оборачивающий элемент (пентапризма)9, увеличител ьной системы 10,. диафрагмы 11, фотоприемника 12, усилителя 13, пикового детектора 14, блока 15 обработки и регистратора 16, Устройство работает следующим образом.

Исследуемый поток жидкой или газообразной среды поступает в проточную кювету 3. Излучение лазера фокусируется оптической формирующей системой 2 на проточной кювете 3. При этом в кювете 3 формируется измерительная зона в виде полосы, ограниченной в направлении распро1679284

Формула изобретения

Составитель Г.Можаров

Техред M.Моргентал Корректор М.Кучерявая

Редактор И.Шулла

Заказ 3205 Тираж Подписное

ВНИИПИ (осударственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производс1венно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101 странения светового потока плоско-параллельными стенками кюветы, Прошедший кювету световой поток коллимируется собирающим оптическим устройством 4 и направляется в интерферометр Маха-Цендера 5. Изображание интерференционной картины, увеличенное системой.10, попадает на щелевую диафрагму 11, Щель этой диафрагмы размещается на середине темной интерференционной полосы. В этой ситуации при отсутствии частиц в проточной кювете световой поток отсутствует на фотоприемнике.

При прохождении частицами счетного объема каждая из них формирует за щелевой диафрагмой сдвоенные световые импульсы, что связано с расположением щелевой диафрагмы напротив темной интерференционной полосы. Сдвоенные световые импульсы преобразуются фотоприемником 12 в электрические сигналы, которые попадают в усилитель 13.

Электрические импульсы после усилителя попадают на пиковый детектор 14, сигнал с которого пропорционален суммарной амплитуде двух импульсов. Сигнал на выходе пикового детектора соответствует среднему размеру каждой частицы, Далее сигналы подаются на блок 15 обработки, в котором по их амплитудам определяются размеры частиц, Эта информация выводится на регистратор 1б.

Устройство для определения размеров частиц в проточных средах может найти широкое применение для контроля очистки жидких и газообразных технологических сред. Устройство может применяться для объективного контроля жидкостей и газов в

5 технологических процессах электронной промышленности.

10 Устройство для определения размеров частиц в проточных средах. содержащее последовательно расположенные на одной оптической оси источник когерентного монохроматического света, формирующую

15 оптическую систему, проточную кювету, собирающую оптическую систему, интерферометр, фотоприемник, размещенный в минимуме интерференционной картины, соединенный с усилителем, а также после20 довательно соединенные блок обработки импульсов и регистратор, о т л и ч а ю щ е ес я тем, что, с целью одновременного повышения точности измерений и расширения диапазона измеряемых размеров части, оно

25 дополнительно .снабжено увеличительной системой, диафрагмой и пиковым детектором, при этом оптическая увеличительная система и диафрагма расположены последовательно между интерферометром и фо30 топриемником, пиковый детектор включен между усилителем и блоком обработки импульсов, а интерферометр выполнен по схеме Маха-Цендера с оборачивающим элементом в одном из его плеч.
