Устройство для радиационной интроскопии

Устройство для радиационной интроскопии

Иллюстрации

Показать все

Реферат



Изобретение относится к области технической физики и может быть использовано при контроле изделий методом радиационной интроскопии, в частности для рентгенотелевизионного контроля багажа и ручной клади авиапассажиров, грузовых и почтовых отправлений. Цель изобретения - повышение достоверности контроля за счет автоматического обнаружения превышения контролируемым объектом размеров зг ы контроля. В устройство, содержащее блок 1 источника ионизирующего излучения, детектор 2 ионизирующего излучения, блок 3 обработки информации, видеоконтрольный блок 4, транспортный механизм 5 с приво П23 Ф о VI Ч) о

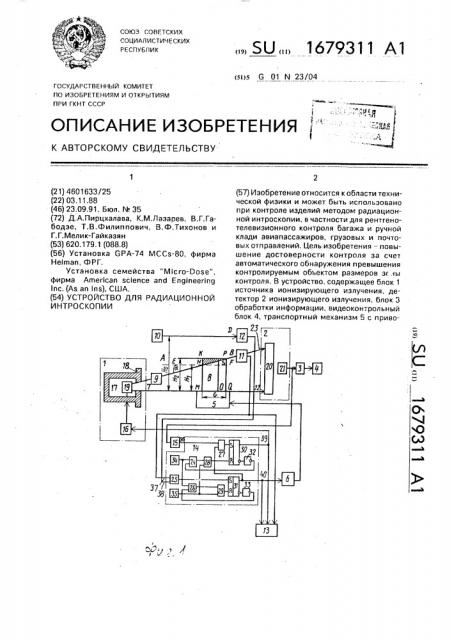

СОЮЗ СОВГТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 G 01 N 23/04

ГОСУДАРСТВЕ ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4601633/25 (22) 03,11.88 (46) 23.09.91. Бюл. М 35 (72) Д.А,Пирцхалава, К.M,Ëaçàðåâ, В.Г.Габодзе, T.Â.Ôèëèïïîâè÷, В.Ф.Тихонов и

Г.Г.Мелик-Гайказян (53) 620.179,1 (088.8) (56) Установка GPA-74 MCCs-80, фирма

Heiman, ФPГ.

Установка семейства "Micro-Dose", фирма American science and Engineering

Inc. (As an Ins), США. (54) УСТРОЙСТВО ДЛЯ РАДИАЦИОННОЙ

ИНТРОСКОПИИ

ÄÄ SUÄÄ 1679311 А1 (57) Изобретение относится к области технической физики и может быть использовано при контроле изделий методом радиационной интроскопии, в частности для рентгенотелевизионного контроля багажа и ручной клади авиапассажиров, грузовых и почтовых отправлений. Цель изобретения — повышение достоверности контроля за счет автоматического обнаружения превышения контролируемым объектом размеров зг лы контроля. В устройство, содержащее блок 1 источника ионизирующего излучения, детектор 2 ионизирующего излучения, блок 3 обработки информации, видеоконтрольный блок 4, транспортный механизм 5 с приво1679311

40 дом 6 и систему 16 управлен . ; Йсточником

19 излучения, введены блок 13 сигнализации, блок 14 управления и блок 15 контроля.

Если произойдет перекрытие первого 9 источника излучения, на выходе блока 13 сигнализации включается индикатор

"Негабаритный объект" и звуковой сигнал, В случае, если произойдет перекрытие первого 9 и второго 10 источников излучения, транспортный механизм 5 останавливается, а ионизирующее излучение на выходе блока

1 источника ионизирующего излучения перекрывается. В блоке 13 сигнализации включается звуковая сигнализация и светоИзобретение относится к технической физике и может быть использовано при кон- . троле изделий методом радиационной интроскопии, в частности для рентгенотелевизионного контроля багажа и ручной клади авиапассажиров, грузовых и почтовых отправлений.

Целью изобретения является повышение достоверности контроля за счет автоматического обнаружения превышения контролируемым обьектом размеров зоны контроля, На фиг. 1 представлена функциональная схема устройства для радиационной интроскопии; на фиг. 2 — функциональная схема блока контроля; на фиг. 3 — размещение источников и приемников излучения ус-. тройства, вид сверху, Устройство для радиационной интроскопии (фиг. 11 содержит блок 1 источника ионизирующего излучения, детектор 2 ионизирующего излучения, блок 3 обработки информации, видеоконтрольный блок 4, транспортный механизм 5, привод 6 транспортного механизма. Веерный пучок ионизирующего излучения 7 от блока 1 проходит через объект 8 контроля. Устройство также содержит первый 9 второй 10 источники излучения, например инфракрасного, первый

11 и второй 12 приемники излучения, например инфракрасного, блок 13 сигнализации, блок 14 управления и блок 15 контроля.

Блок 1 источника ионизирующего излучения содержит систему 16 управления источником ионизирующего излучения, вход которого является управляющим входом блока 1 источника ионизирующего излучения, систему 17 биологической защиты, неподвижный коллиматор 18, выполненный в

35 вые индикаторы "Негабаритный объект", "Транспортный механизм отключен", "Ионизирующее излучение перекрыто".

Электрические импульсы с выхода детектора 2 ионизирующего излучения поступают на вход блока 15 контроля. В случае, если интенсивность ионизирующего излучения превышает заданную, ионизирующее излучение на выходе блока 1 источника ионизирующего излучения перекрывается, а в блоке 13 сигнализации включается индикатор "Ионизирующее излучение перекрыто" и звуковой сигнал. 2 з,п.ф-лы, 3 ил, виде щели, и источник f9 ионизирующего излучения.

Детектор 2 ионизирующего излучения содержит радиационно-оптический преобразователь 20, представляющий собой протяженный монокристаллический сцинтиллятор, фотоэлектронный умножитель 21, выход которого является выходом детектора 2 ионизирующего излучения и вход которого оптически связан с радиациойно-оптическим преобразователем 20. Веерный пучок ионизирующего излучения 7 ограничен в пространстве первым 22 и вторым 23 лучами.

Блок 14 управления содержит первый

24, второй 25 и третий 26 элементы И, первый 27, второй 28 и третий 29 элементы

ИЛИ, первый 30 и второй 31 RS-триггеры, первый 32 и второй 33 элементы НЕ, элемент 34 запуска, формирователь 35 сигнала начальной установки, информационный вход 36. Блок 14 имеет первый 37 и второй

38 управляющие входы, первый 39 и второй

40 выходы. Прямые выходы первого 30, второго 31 RS-триггеров соответственно подключены к первому 39 и второму 40 выходам блока 14 управления. Инверсные выходы первого 30 и второго 31 RS-триггеров подключены соответственно через первый 32 и второй 33 элементы НЕ к вторым входам первого 24 и третьего 26 элементов И, первые входы которых подключены к выходу элемента 34 запуска, а выходы соответственно — к первым входам второго 28 и третьего 29 элементов ИЛИ, вторые входы которых подключены к, выходу формирователя 35 сигнала начальной установки, а выходы соответственно — к R-входам первого

30 и второго 31 RS-триггеров, S-входы которых соответственно подключены к первому

1679311 элементу ИЛИ 27 и второму элементу И 25, первый и второй входы которого соответственно подключены к первому 37 и второму

38 управляющим входам блока 14 управления, информационный вход 36 которого 45 подключен к первому входу первого элемента ИЛИ 27, второй вход которого подключен к прямому выходу второго RS-триггера 31.

Блок 15 контроля (фиг, 2) содержит ис50

10

20

25 точник 11 опорного напряжения, интенсиметр 42 и блок 43 сравнения, выход которого является выходом блока 15 контроля, первый вход подключен к выходу источника 41 опорного напряжения, а второй вход — к выходу интенсиметра 42, вход которого является входом блока 15 контроля.

Блок 15 контроля работает следующим образом, Электрические импульсы, поступающие на вход блока 15 контроля и далее на вход интенсиметра 42, преобразуются последним в напряжение, пропорциональное интенсивности ионизирующего излучения, которое достигает своего максимального значения UMaKc при отсутствии объекта 8 контроля в зоне контроля, т.е. когда веерный пучок ионизирующего излучения 7 непосредственно попадает на радиационно-оптический преобразователь

20, В остальных случаях напряжение на выходе интенсиметра 42 меняется, но не достигает своего максимального значения. Величина опорного напряжения U«на выходе источника 41 опорного напряжения устанавливается равной 0мдкс.

Напряжение с выхода интенсиметра 42 поступает на второй вход блока 43 сравнения, на первый вход которого поступает опорное напряжение с источника 41 опорного напряжения, В случае, когда опорное напряжение превышает или равно напряжению, поступающему с выхода интенсиметра 42, на выходе блока 43 сравнения устанавливается сигнал "0". Когда напряжение с выхода интенсиметра.42 превышает опорное, на выходе блока 43 сравнения устанавливается сигнал "1".

Блок 14 управления подключен первым управляющим входом 37 к выходу первого приемника 11 излучения и первому входу блока 13 сигнализации, вторым управляющим входом 38 — к выходу второго приемника 12 излучения, информационным входом

36 — к выходу блока 15 контроля, вход которого подключен к выходу детектора 2 ионизирующего излучения. Блок 14 управления подключен первым выходом 39 к управляющему входу блока 1 источника ионизирующего излучения и — второму входу блока 13 сигнализации, а вторым выходом 40 — к

40 третьему входу блока 13 сигнализации и приводу 6 транспортного механизма.

Блок 1 источника ионизирующего иэлучения, первый 9 и второй 10 источники излучения, детектор 2 ионизирующего излучения, первый 11 и второй 12 приемники излучения расположены друг против друга по обе стороны от транспортного механизма 5 (фиг. 1) таким образом, чтобы излучение с источников точно попадало на соответствующий приемник излучения.

Веерный пучок ионизирующего излучения 7 сориентирован так, что первый луч 22 направлен в основание объекта 8 контроля, примыкающего к транспортному механизму

5, и образует с плоскостью, перпендикулярной плоскости веерного пучка ионизирующего излучения 7, нулевой угол падения, а второй луч 23 — острый угол а (фиг. 1).

Первый источник 9 и первый приемник

11 излучения установлены перед блоком 1 источника ионизирующего излучения (фиг, 3 и 1), причем оптическая ось, вдоль которой направлен луч АВ первого источника 9, лежит в плоскости, параллельной плоскости веерного пучка ионизирующего излучения

7, и направлена параллельно второму лучу

23, ограничивающему веерный пучок ионизирующего излучения 7, второй источник 10 и второй приемник 12 излучения установлены перед блоком 1 источника иониэирующего излучения (фиг. 3 и 1), причем оптическая ось, вдоль которой направлен луч с второго источника 10 излучения, лежит в плоскости, параллельной плоскости веерного пучка ионизирующего излучения?, и направлена параллельно первому лучу 22, ограничивающему веерный пучок ионизирующего излучения 7, и смещена относительно основания объекта 8 контроля, примыкающего к транспортному механизму 5, на высоту Но, равную удвоенной допустимой высоте Н» объекта 8 контроля (фиг. 1, Но = 2Н ).

Блок 1 источника ионизирующего излучения разнесен от всех других источников излучения на расстояние! (фиг. 3), зависящее от скорости перемещения объекта 8 контроля транспортным механизмом 5 и скорости сканирования веерного пучка ионизирующего излучения 7, например, подвижным коллиматором, выполненным в виде диска с радиальными щелями (не показан), установленного так, что плоскость его вращения перпендикулярна общей оси пучка ионизирующего излучения и неподвижного коллиматора 18. Все источники излучения расположены по отношению к блоку 1 источника ионизируещего излучения со стороны приближения объекта 8 контроля к зоне контроля MNPQ, а также, 1679311 например, в одной вертикальной плоскости (фиг, 1 и 3), В качестве источника 19 ионизирующего излучения может, например, использо„ ваться рентгеновская трубка, а в качестве системы 16 управления источником ионизирующего излучения, например, — управляемый высоковольтный блок питания рентгеновской трубки, в первичную цепь которого включены элементы управления, В дальнейшем работа устройства приводится для этого случая.

Принцип действия устройства для радиальной интроскопии основан на использовании узкого (коллимированного) пучка ионизирующего излучения, который, пройдя через объект 8 контроля, регистрируется детектором 2 ионизирующего излучения и преобразуется в электрический сигнал, пропорциональный интенсивности (плотности потока) излучения, падающего на детектор

2 ионизирующего излучения, Электрический сигнал через блок 3 обработки информации поступает на видеоконтрольный блок 4, на котором получается изображение, адекватное радиационному изображению просвечиваемого обьекта.

Иониэирующее излучение, выходящее с источника 19 ионизирующего излучения, формируется неподвижным коллиматором

18 в виде узкого веерного пучка ионизирующего излучения 7, в котором условно можно выделить два пучка — первый 22 и второй 23, ограничивающие его в пространстве.

Веерный пучок ионизирующего излучения 7 в зависимости от конструкции устройства сканируется, например, вращающимся диском с радиально направленными щелями на краях, Щели и диск расположены так, что на пути пучка всегда оказывалась только одна щель. При вращении диска каждая радиальная щель сканирует веерный пучок излучения, формируя бегущий луч,. взаимодействующий с объектом контроля.

В этом случае за первый и второй ограничивающие лучи можно принять крайние положения бегущего луча. При взаимодействии бегущего луча с детектором 2 ионизирующего излучения осуществляется развертка радиационного иэображения объекта 8 контроля по вертикали, Для развертки по горизонтали объект 8 контроля перемещается транспортным механизмом 5. В дальнейшем рассматривается веерный пучок ионизирующего излучения 7, ограниченный в пространстве первым 22 и вторым 23 лучами.

Устройство осуществляет надежный контроль в том случае, когда допустимая максимальная высота Н ) объекта 8 контроля

35 не превышает по высоте EF (фиг. 1) при допустимой ширине G, которая связана с шириной транспортного механизма 5, а также зависит от взаимного расположения блока 1 источника ионизирующего излучения, транспортного механизма 5. детектора 2 ионизирующего излучения (фиг. 1). В общем случае зона контроля в сечении имеет форму трапеции, основания которой образованы первым 22 и вторым 23 лучами веерного пучка ионизирующего излучения 7.

В случае, когда высота Н объекта 8 контроля превышает по высоте допустимую

Н (фиг. 1 ), образуется непросвечиваемая мертвая эона (фиг, 1, заштрихованный треугольник NKP), зависящая от размеров и конфигурации объекта 8 контроля и err местоположения на транспортном механи ме 5.

Таким образом, веерным пучком ионизирующего излучения 7 в объекте 8 контроля просвечивается область, имеющая в сечении форму трапеции MNPQ (фиг, 1), а зона NKP не просвечивается и образует так называемую мертвую зону.

Для обеспечения безопасности эксплуатации устройства необходимо следить эа интенсивностью ионизирующего излучения в момент прохождения объектом 8 контроля эоны контроля, Возрастание интенсивности ионизирующего излучения, вызванное различными причинами, увеличивает дозу ионизирующего излучения, поглощенную объектом 8 контроля в момент прохождения им зоны контроля, что может привести к нежелательным последствиям, например засвечиванию фотоматериалов, перевозимых в багаже. Поэтому в устройстве в случае возрастания интенсивности ионизирующего излучения оно автоматически перекрывается, В устройствах для радиационного контроля с зоной контроля открытого типа перекрывать ионизирующее излучение также необходимо при случайном попадании человека в зону контроля, поэтому в устройстве автоматически перекрывается ионизирующее излучение, когда в зону контроля поступает объект 8 контроля, высота второго Н в два раза больше допустимой (фиг. 1, Н >

2Н1).

Таким образом, автоматическое перекрывание ионизирующего излучения, когда интенсивность его превышает допустимую, обнаружение объекта 8 контроля в зоне контроля, высота которого в два раза превышает допустимую, повышает безопасность эксплуатации устройства для радиационной интроскопии, 1679311

10 сигналы "0"

Для устройств с зоной контроля открытого типа обеспечивается контроль без мертвой зоны обьекта любой формы и размера, вписывающегося в площадь трапеции

MNPQ (фиг. 1). При этом в зависимости от ширины G объекта 8 контроля, его формы и расположения на транспортном механизме

5 можно контролировать без повторного контроля с переворотом на 180 в вертикальной плоскости объекты 8 контроля, высота которых превышает допустимую высоту Н1 на величину, не превышающую (Hz - Н1), функционально связанной с шириной объекта G. Например, объект 8 контроля, имеющий формутрапеции 0SPQ (фиг. 1), — вписывающийся в площадь трапеции

МИРО (фиг, 1), а автоматическое обнаружение объекта 8 контроля, не вписывающегося в площадь трапеции МИРО, но не превышающего высоту Но, можно проконтролировать повторно с переворотом его на 180 в вертикальной плоскости, если это допускается, Устройство работает следующим образом.

Перед началом работы устройства объект 8 контроля отсутствует в зоне контроля, При включении питания устройства формирователь 35 сигнала начальной установки в блоке 14 управления вырабатывает импульсный сигнал начальной установки, поступающий через второй 28 и третий 29 элементы

ИЛИ íà R-входы первого 30 и второго 31

RS-триггеров, устанавливая их в нулевое состояние.

При этом на прямых выходах RS-триггеров 30 и 32 и соответственно на первом 39 и втором 40 выходах блока 14 управления устанавливается сигнал "0".. Первый 24 и третий 26 элементы И заперты по второму входу сигналом "1", поступающим на них с инверсных выходов RS-триггеров 30 и 31 через первый 32 и второй 33 элементы НЕ, накладывая запрет на прохождение сигналов с элемента 34 запуска через первый 24 и третий 26 элементы И, второй 28 и третий

29 элементы ИЛИ íà R-входы RS-триггеров

30 и 31 блока 14 управления.

В устройстве до начала просвечивания веерным пучком ионизирующего излучения

7 объекта 8 контроля, переносимого транспортным механизмом 5 в зону контроля, автоматически проводятся две контрольные операции: обнаружение объектов контроля, высота которых больше допустимой или вдвое больше допустимой, и измерение интенсивности веерного пучка ионизирующего излучения.

Рассмотрим каждую контрольную операцию в отдельности, 20

Обнаружение объектов контроля, высота которых больше допустимой или вдвое больше допустимой. При поступлении объекта 8 контроля в зону контроля в случае, когда высота его Н < Н < 2Н, перекрытия первого 9 и второго 10 источников излучения не происходит и нэ первый 37 и второй

38 управляющие входы блока 14 управления поступает сигнал "0", при этом на выходе второго элемента И 25 устанавливается сигнал "0" и первый 30 и второй 31 RS-триггеры сохраняют свои нулевые состояния. При этом на первом 39 и втором 40 выходах блока 14 управления также сохраняются

В случае, когда Н1< Н Но. происходит перекрытие первого источника излучения 9 (фиг. 1, пересечение луча АВ), при этом первый приемник 11 излучения вырабатывает сигнал "Негабаритный обьект", длительность которого равна времени прохождения объекта 8 контроля перед первым источником 9 излучения, поступающий на первый вход блока 13 сигнализации, в котором включается индикатор "Негабаритный обьект" и звуковой сигнал.

Сигнал "Негабаритный объект" поступает также на первый управляющий вход 37 блока 14управления и далее нэ первый вход второго элемента И 25, на второй вход которого через второй управляющий вход 38 поступает сигнал "0" с второго приемника 12 излучения.

На выходе первого элемента И 25 сохраняется сигнал "0", и, следовательно, состояние первого 30 и второго 31 RS-триггеров не изменяется. Сигнал "Негабаритный объект" в блоке 13 сигнализации запоминается и может быть отключен только оператором.

Объект 8 контроля может быть перепроверен повторно с переворотом его на 180 в вертикальной плоскости, если это допускается, или вручную, В случае, когда Н > 2Н1, происходит перекрытие первого 9 и второго 10 источников излучения (фиг, 1, пересечение лучей АВ и CD), при этом первый 11 и второй 12 приемники излучения вырабатывают сигналы

1, KGTopble поступают сооТВВТсТВВННо нд первый 37 и второй 38 управляющие входы блока 14 управления и далее нэ первый и второй входы первого элемента И 25,. на выходе которого появляется сигнал "1 *, устанавливающий второй RS-триггер 31 в состояние "1". Сигнал "1" с прямого выхода второго RS-триггера 31 поступает на первый вход первого элемента ИЛИ 27 и далее на

Я-вход первого RS-триггера 30, устанавливая его в состояние "1". При этом сигналами

"0", поступающими с инверсных вы ход о и

1679311

10 первого 30 и второго 31 RS-xpvггеров через первый 32 и второй 33 элементы НЕ на вторые входы первого 24 и третьего 26 элементов И, снимается запрет на прохождение сигналов с элемента 34 запуска через первый 24 и третий 26 элементы И, второй 28 и третий 29 элементы ИЛИ на R-входы первого 30 и второго 31 RS-триггеров.

На первом 39 и втором 40 выходах блока

14 управления устанавливаются сигналы

"1", которые поступают соответственно на управляющий вход блока 1 источника ионизируюи;его излучения и второй вход блока

13 cMf нализации, HB управляющий вход привода 6 транспортного механизма и третий вход блока 13 сигнализации, при этом транспортный механизм 5 останавливается, ионизирующее излучение на выходе блока

1 источника ионизирующего излучения перекрывается системой 16 управления источником 19 ионизирующего излучения.

Сигнал 1 с выхода первого приемника

11 излучения поступает также на первый вход блока 13 сигнализации, при этом включается звуковая сигнализация и световые индикаторы "Негабаритный объект", "Транспортный механизм отключен" и

"Ионизирующее излучение перекрыто".

Возобновление работы устройства осуществляется оператором путем воздействия на элемент 34 запуска, например, нажатием кнопки "Пуск" (не показана) после ликвидации причины, вызвавшей остановку, Сигнал "Пуск" с выхода элемента 34 запуска через первые входы первого 24, третьего 26 элементов И, второй 28 и третий

29 элементы ИЛИ поступает на R-входы первого 30 и второго 31 RS-триггеров, устанавливая их в исходное (нулевое ) состояние.

Измерение интенсивности веерного пучка ионизирующего излучения, Электрические импульсы с выхода детектора 2 ионизирующего излучения поступают на вход блока 15 контроля, В случае, когда интенсивность ионизирующего излучения не превышает заданной, на выходе блока 15 контроля устанавливается сигнал "О", при этом на прямом выходе nepaom RS-триггера 30 и первом выходе 39 блока 14 управления сохраняется также сигнал "О". В случае, когда интенсивность ионизирующего излучения превышает заданную, на выходе блока 15 контроля устанавливается сигнал "1", .который через информационный вход 36 блока 14 управления поступает на первый вход первого элемента ИЛИ 27 и далее на

S-вход первого RS-триггера 30, устанавливая его a состояние "1". На первом выходе блока 39 блока 14 управления устанавливается сигнал "1", поступающий на управляю15

ЗО

55 щий вход блока 1 источника ионизирующего излучения и далее на систему 16 управления источником ионизирующего излучения, а также на второй вход блока 13 сигнализации, при этом системой 16 перекрывается ионизирующее излучение на выходе блока 1 источника ионизирующего излучения, а на передней панели блока 13 сигнализации включается индикатор "Иониэирующее излучение перекрыто" и звуковой сигнал. Воэобновление работы устройства осуществляется оператором путем воздействия на элемент 34 запуска после ликвидации причины, вызвавшей остановку. Сигнал "Пуск" с выхода элемента 34 запуска через первый вход первого элемента И 24 и второй элемент ИЛИ 28 поступает на R-вход первого RS-триггера 30, устанавливая его в исходное нулевое состояние, Объект 8 контроля, переносимый транспортным механизмом 5, минуя первый 9 и второй 10 источники излучения, просвечивается сканируемым веерным пучком ионизирующего излучения, которое, попадая на радиационно-оптический преобразователь

30, преобразуется в нем в световые вспышки и далее фотоэлектронным умножителем

21 в электрические импульсы, которые с выхода детектора 2 ионизирующего излучения поступают через блок 3 обработки информации на видеоконтрольный блок 4, На экране видеоконтрольного блока 4 получается изображение, адекватное радиационному изображению просвечиваемого объекта 8 контроля.

Использование изобретения позволяет повысить достоверность контроля за счет автоматического обнаружения превышения контролируемым объектом размеров зоны контроля, а также повысить безопасность эксплуатации эа счет автоматического перекрытия ионизирующего излучения при превышении его интенсивностью допустимого значения.

Формула изобретения

1. Устройство для радиационной интроскопии; содержащее блок источника ионизирующего излучения, состоящий иэ размещенного в системе биологической защиты с щелевым коллиматором источника ионизирующего излучения и системы управления источником ионизирующего излучения, вход которой является входом блока источника ионизирующего излучения, транспортный механизм с приводом, на котором размещается контролируемый объект, детектор ионизирующего излучения, видеоконтрольный блок, блок обработки информации, подключенный входом к выходу детектора ионизирующего излучения и вы1679311 ходом — к входу видеоконтрольного блока, причем коллиматор формирует веерный пучок ионизирующего излучения, ограниченный в пространстве горизонтальным и наклонным лучами и ориентированный так, что горизонтальный луч направлен в основание контролируемого обьекта, о т л и ч а ющ е е с я тем, что, с целью повышения достоверности контроля за счет автоматического обнаружения превышения контролируемым объектом размеров зоны контроля, в него введены блок сигнализации с тремя входами, первые источник и приемник излучения, установленные перед блоком источника ионизирующего излучения, причем оптическая ось первого источника излучения лежит в плоскости, параллельной плоскости веерного пучка ионизирующего излучения, и направлена параллельно второму лучу, ограничивающему веерный пучок ионизирующего излучения, вторые источник и приемник излучения, установленные перед блоком источника ионизирующего излучения, причем оптическая ось второго источника излучения лежит в плоскости, параллельной плоскости веерного пучка ионизирующего излучения, и направлена параллельно первому лучу, ограничивающему веерный пучок ионизирующего излучения, и смещена относительно основания объекта контроля, примыкающего к транспортному механизму, на высоту, равную удвоенной допустимой высоте объекта контроля, блок контроля и блок управления, подключенный первым управляющим входом к выходу первого приемника излучения и к первому входу блока сигнализации, вторым управляющим входом — к выходу второго приемника излучения, первым входом — к управляющему входу блока источника ионизирующего излучения и к второму входу блока сигнализации, вторым выходом — к третьему входу блока сигнализации и к приводу транспортного механизма и информационным входом — к выходу блока контроля, вход которого подключен к выходу детекто5 ра юионизирующего излучения.

2, Устройство по и. 1, о т л и ч à ю щ е ес я тем, что блок управления содержит формирователь сигнала начальной установки, элемент запуска, три элемента И, три элемента

10 ИЛИ, два элемента HE и два RS-триггера, прямые выходы которых являются соответственно первым и вторым выходами блока управления, а инверсные выходы подключены соответственно через первый и второй

15 элементы НЕ к первым входам первого и третьего элементов И, вторые входы которых подключены к выходу элемента запуска, выходы первого и третьего элементов И подключены к первым входам соответственно

20 второго и третьего элементов ИЛИ, вторые входы которых подключены к выходу формирователя сигнала начальной установки, а выходы подключены к R-входам соответственно первого и второго RS-триггеров, S25 входы которых соответственно подключены к выходам первого элемента ИЛИ и второго элемента И, первый и второй входы которого являются соответственно первым и вторым управляющими входами блока

30 управления, информационным входом которого является первый вход первого элемента ИЛИ, второй вход которого подключен к прямому выходу второго RS-триггера.

3. Устройство по и. 1, о т л и ч à ю щ е е35 с я тем, что блок контроля содержит источник опорного напряжения, интенсиметр и блок сравнения, выход которого является выходом блока контроля, блок сравнения подключен первым входом к выходу источ40 ника опорного напряжения и вторым входом — к выходу интенсиметра, вход которого является входом блока контроля.
