Реферат



Изобретение относится к локационной технике и может быть использовано на транспорте, в авиации, космонавтике и метеорологии . Уголковый отражатель по форме представляет собой пирамиду, которая содержит три боковые зеркально-отражающие грани 1-3, причем двугранные углы между гранями 1,3 и 2,3 равны л 12, а между гранями 1,2 - п /2(5+1), где S - целое положительное число. При этом ребра уголкового отражателя выполнены с соответствующими размерами, зависящими от S и площади отражающих граней. Приведены формулы для вычисления указанных размеров . Благодаря такому выполнению площадь рабочей апертуры уголкового отражателя принимает максимально возможное значение без изменения площади отражающих граней с сохранением узконаправленной индикат рисы возвратного отражения , что повышает надежность работы локационных систем. 1 ил. сл

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4687203/10 (22) 10.05.89 (46) 23.09.91, БюлЛФ35 (71) Научно-исследовательский институт прикладных физических проблем им, А.Н.Севченко (72) С.В.Процко и А.Д.Титов (53) 535.317.2 (088.8) (56) Авторское свидетельство СССР

tk 1365010, кл. G 02 В 5/122, 19.05.86.

Авторское свидетельство СССР

М 1597820, кл. G 02 В 5/122, 1989.. (54) УГОЛ КОВЫЙ ОТРАЖАТЕЛЬ (57) Изобретение относится к локационной

/ технике и может быть использовано на транспорте, в авиации, космонавтике и метеорологии. Уголковый отражатель по фор„„SU „„1679448 А1 (53)5 G 02 В 5/122 ме представляет собой пирамиду, которая содержит три боковые зеркально-отрах(ающие грани 1 — 3, причем двугранные углы между гранями 1,3 и 2,3 равны к/2, а между гранями 1,2 — л /2(3+1), где S — целое положительное число. При этом ребра уголкового отражателя выполнены с соответствующими размерами, зависящими от S и площади отражающих граней. Приведены формулы для вычисления указанных размеров. Благодаря такому выполнению площадь рабочей апертуры уголкового отражателя принимает максимально возможное значение без изменения площади отражающих граней с сохранением узконаправленной индикатрисы возвратного от- ) ражения, что повышает надежность работы локационных систем, 1 ил, 1679448

20

Изобретение относится к локалиэационной технике и может быть использовано в качестве навигационных знаков, маркеров, буев и мишеней при управлении движением на транспорте, в авиации, космонавтике, ме. теорологии.

Цель изобретения — увеличение площади рабочей апертуры уголкового отражателя при сохранении площади его отражающих граней.

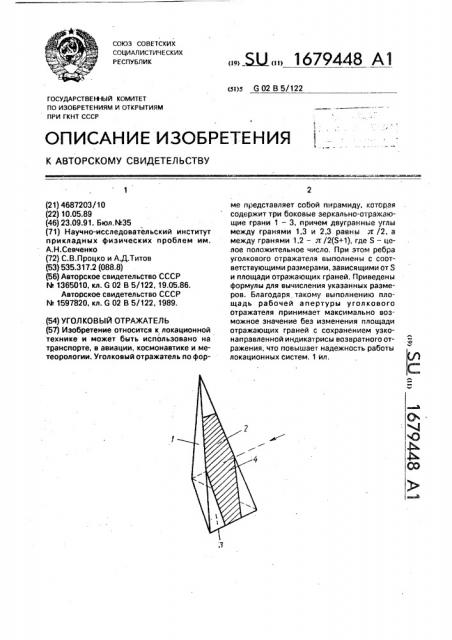

На чертеже представлен уголковый отражатель, общий вид.

Уголковый отражатель по форме представляет собой пирамиду, которая содержит три боковые зеркально-отражающие грани 1 — 3, причем двугранные углы между гранями 1,3 и 2,3 равны m//22, а между гранями 1,2 — л /2(5+1), где S — целое положительное число.

При этом ребра уголкового отражателя выполнены с оазме ами

К1г =- as<2+ / 2 + singe/2(S + 1)) Ria = Яи =. ья 2Ь 2+ ып(л/2(s + 1)1; где R13, багз — длины ребер двугранных углов .7г /2; R>z — длина ребра двугранного угла л /2(5+1), Зг — площадь отражающих граней уголкового отражателя; a> = 1,1547; аг =

1,1657; ae = 1,1641; а4 = 1,1609; as = 1,1579;

as = 1,1553; а7 = 1,1532; as - 1,1514; ag =

1,1499; а1о = 1,1487; аи = 1,1476; а1г =

1,1466; as 1з = 1,1456; Ь1 = 0,9156; Ьг =

0,8990; Ьз = 0,8925; Ь4 = 0,8893; bs = 0,8874;

bs = 0,8862; Ь7 = 0,8854; be = 0,8848; bg =

0,8844; b1o = 0,8841; Ь11 = 0,8838; Ь1г =

О 8836,; Ья гз = 0,8834, Конструктивное исполнение отражателя может быть различным: либо в форме полой пирамиды с идеально проводящими зеркально-отражающими боковыми гранями, либо в виде пирамиды, заполненной диэлектриком, на три боковые отражающие грани которой нанесено металлическое noKPH7Ne:

Уголковый отражатель работает следующим образом.

Электромагнитные волны входят в отражатель через фронтальную грань 4 и после

25+ 3 переотражений от граней 1 — 3 выходят из него в направлении, противоположном направлению падения. Действие отражателя в образовании рассеянного поля в первом приближении можно рассмат25

50 ривать как отражение от плоского зеркала, ориентированного перпендикулярно направлению падения электромагнитного излучения. Это зеркало по форме совпадает с апертурой отражателя и представляет собой площадку, образованную общей частью пересечения входной грани с ее зеркальным изображением относительно и в направлении оси визирования. При этом проецировании входная грань и ее зеркальное изображение разнесены в пространстве на удвоенную высоту уголкового отражателя, Площадь рабочей апертуры, занимающей часть входного окна (заштрихована на чертеже), при нормальном падении зависит от ориентации входной грани 4 относительно ребер уголкового отражателя.

При выполнении отражающих граней 1 — 3 в соответствии с приведенными зависимостями, полученными путем численной оптимизации параметров уголкового отражателя, площадь рабочей апертуры уголкового отражателя принимает максимал ьно возможное значение без изменения площади отражающих граней с сохранением узконаправленной индикатрисы возвратного отражения, что повышает надежность работы локационных систем.

Формула изобретения

Уголковый отражатель, выполненный в виде трехгранной пирамиды с металлизированными зеркально отражающими гранями, которые образуют двугранные углы л /2, л /2 и к/2(3+1), где S — целое положительноечисло, отли ча ющи йся тем, что, с целью увеличения площади рабочей апертуры уголкового отражателя, ребра уголкового отражателя выполнены с азме ами

И 1г = аз /2$г/ 2 + з1п(л/2(5 + 1))

2Ь/4 Я4/Б ) : где В1з, Игз — длины ребер двугранных углов л /2; Й1г — длина ребра двугранного угла и /2(S+1); Яг — площадь отражающих граней уголкового отражателя; а1 = 1,1547; аг =

1,1657; as = 1,1641; а4 = 1,1609; аа = 1,1579;

as =- 1,1553; a7 = 1,1532; ав - 1,1514; ag =

1„1499; a10 = 1,1487; а11 = 1,1476; а1г1,1466; as )1з = 1,1456; b) = 0.9156; Ьг =

0,8990; Ьз = 0,8925; b4 = 0,8893; bs = 0,8874;

bs == 0,8862: b7 = 0,8854; be = 0,8848; Ьэ =

0,8844; Ь1о = 0,8841; b<1 >

0,8836: bs ) з-0,8834.
