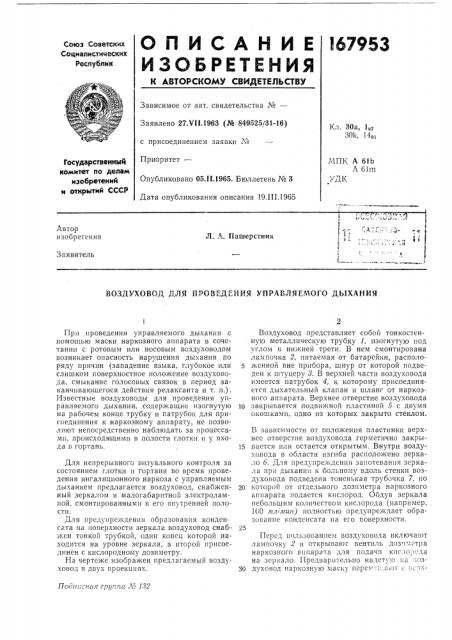

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

I67953

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 27Х11.1963 (№ 849525!31-16) Кл. 30а, 1о7

301<, 140, с присоединением заявки №

Приоритет—

Опубликовано 05Л1.1965. Бюллетень № 3

Дата опубликования описания 19.III.1965

МПК А 61Ь

А 61m

УДК

Государственный комитет по делам изобретений и открытий СССР

lt

Автор изобретения

Л. А. Пашерстник

Заявитель

ВОЗДУХОВОД ДЛЯ ПРОВЕДЕНИЯ УПРАВЛЯЕМОГО ДЫХАНИЯ

Посл и сная гриппа Л& 182

Прп проведении управляемого дыхания с помощью маски наркозного аппарата в сочетании с ротовым или носовым воздуховодом возникает опасность нарушения дыхания по ряду причин (западение языка, глубокое или слишком поверхностное положение воздуховода, смыкание голосовых связок в период заканчивающегося действия релаксанта и т. п.).

Известные воздуховоды для проведения JJIIравляемого дыхания, содержащие изогнутую на рабочем конце трубку и патрубок для присоединения к наркозному аппарату, не позволяют непосредственно наблюдать за процессамп, происходящими в полости глотки и у входа в гортань.

Для непрерывного визуального контроля за состоянием глотки и гортани во время проведения ингаляционного наркоза с управляемым дыханием предлагается воздуховод, снабженный зеркалом и малогабаритной электролампой, смонтированными в его внутренней полости.

Для предупреждения образования конденсата на поверхности зеркала воздуховод снабжен тонкой трубкой, один конец которой находится на уровне зеркала, а второй присоединен с кислородному дозиметру.

На чертеже изображен предлагаемый воздуховод в двух проекциях.

Воздуховод представляет собой тонкостенную металлическую трубку 1, изогнутую под углом ь нижнеи трети. В нем смонтирована лампочка 2, питаемая от батарейки, расположенной вне прибора, шнур от которой подведен к штуцеру 8. В верхней части воздуховода имеется патрубок 4, к которому присоединяется дыхательный клапан и шланг от наркозного аппарата. Верхнее отверстие воздуховода

10 закрывается подвижной пластиной б с двумя окошками, одно из которых закрыто стеклом.

В зависимости от положения пластинки верхнее отверстие воздуховода герметично закры15 вается или остается открытым. Внутри воздуховода в области изгиба расположено зеркало 6. Для предупреждения запотеванпя зеркала прп дыхании к больному вдоль стенки воздуховода подведена тоненькая трубочка 7, по

20 которой от отдельного дозпметра наркозного аппарата подается кислород. Обдув зеркала небольшим количеством кислорода (напрпмер, 100 л1л л ип) полностью предупрехкдает образование конденсата на его поверхности.

Персд пользованием воздуховода включают лампочку 2 и открывают вентиль дозп; етра наркозного а и и арата для подачи кисло, ода на зеркало. Предвар пельно надету.о па возЗО духовод наркозную маску пере ",а от к ьс1х1о> 7953

11рс 1,31ei пз00 )е "с !!)r ) ) Составитель В. Татарута

Техред Т. П, Курилко Корректор Л. Е, Марисич

Редактор П. Вербова

Заказ 0501 12 Тираж 825 Формат бум. 60X90 /r) Обьем 0,13 нзд. л. Цена 5 кон.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4 1тп)ографин, пр. Сапунова, д. 2 нсз?у eio концу. После вводного наркоза и ьч)едения релаксанта анастезиолог Открывает рот больного, пальцем левой руки отводит книзу язык, а правой ввод?гг воздуховод и устанавливает его по среднеи линии. Нп)кнпш «онсц Воздухо?)ода ирипОднп?!2ет 11?)рень язы«2, вс,.!етствие чего надгортан?и?к также нескольKO i! РИПОДЕИ11>?аЕТСЯ. KOHerr, 130ЗДУХОВОДЯ 11е Ка>са ется надгортанника. Чс?эез воз II 10>I30д, 1. слп он установлен по ср дней линии, виден вход ь гортань, а ири наклонах воздуховода можно с смотреть вход в и;;щевод и ирилегаюп,ие отделы глотки. Затем маску наркозного ai! IIapa Ia перемещают книзу, опускают на лицo больного, начинают подачу газонаркотической смеси и проводят упраьляемое дыхание, одновре"!eHHî осматривая дыха-.ельные пути.

l . .?>ОЗДЭ "ОБОД Д.!11 ИРОВЕ !ЕН!>и 1 ИГЭЯБЛ)1С. >!ОГО

Дыхания, содерэкащий изогнутую на рабочем конце Iðóéêó и патрубо«для присоединения и Hap!>03Ho!>! >, aririapaту, o! .2?(> ?))0é?)I?Éñÿ теэ?, г:о, с целью Heapcl)! IBHo! визуального контроля за состоянием глотки и гортани во время проведения наркоза с управ;гяемым дыханием, ! 0 C)r? СН20ЭКСH ЗЕ)Э«а, :OЭI I»ia;10! aoap!r;HO i ЗЛЕК

Т)ЭОЛ>ЯМИОИ, C3IOHTI:l)0132H! I>!Мп В >70>IOCTri ВОЗдуховода.

2. Воздух!)Бод по I! ), Отяп (àþùèirr:ÿ тем, :то, с целью предупреждения образования конденсата на поверхности зеркала, он снабэкен тонкой труо«ой, один ; онец которой находится на уровне зеркала, а второй присоединен и кпслоро:) н!)му дозпметру.
