Устройство для воспроизведения информации с оптического носителя

Устройство для воспроизведения информации с оптического носителя

Иллюстрации

Показать все

Реферат



Изобретение относится к технике накопления и обработки оптической информации и позволяет уменьшить габариты оптической системы устройства для воспроизведения информации . Достигается это путем введения второй четвертьволновой пластины 9 с зеркальным покрытием на ее наружной поверхности , расположенной с противоположной стороны разделителя пучка 2, коллимирующей плосковыпуклой линзы 3, размещенной перед обьективом 4, причем разделитель пучка, две четвертьволновые пластины 8, 9 и коллимирующая линза выполнены в виде моноблока, а оптическая ось, расположенная между объективом и разделителем пучка, перпендикулярна оптической оси, расположенной между разделителем пучка и лазером 1. 1 ил.

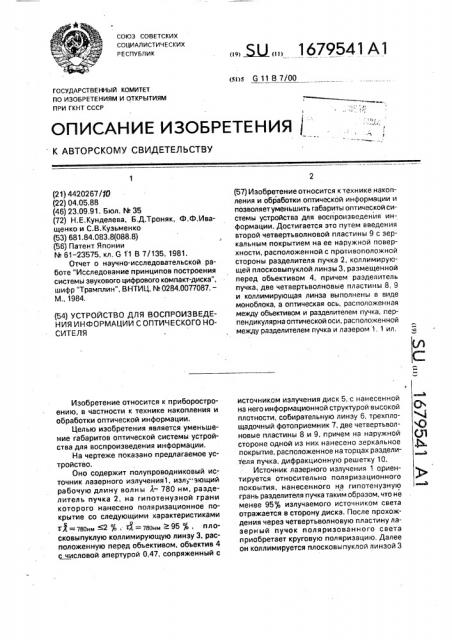

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 G 11 В 7/00

ГОСУДАРСТВЕ ННЫ и КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 1 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4420267/f0 (22) 04.05.88 (46) 23,09,91, Бюл. М 35 (72) Н.Е.Кунделева, Б.Д.Троняк, Ф.Ф.Иващенко и С.В.Кузьменко (53) 681. 84.083,8(088,8) (56) Патент Японии

1Ф 61 — 23575, кл. G 11 В 7/135, 1981.

Отчет о научно-исследовательской работе "Исследование принципов построения системы звукового цифрового компакт-диска", шифр "Трамплин", ВНТИЦ, М 0284.0077087.—

M., 1984. (54) УСТРОЙСТВО ДЛЯ ВОСПРОИЗВЕДЕНИЯ ИНФОРМАЦИИ С ОПТИЧЕСКОГО НОСИТЕЛЯ

Изобретение относится к приборостроению, в частности к технике накопления и обработки оптической информации.

Целью изобретения является уменьшение габаритов оптической системы устройства для воспроизведения информации.

На чертеже показано предлагаемое устройство.

Оно содержит полупроводниковый источник лазерного излучения1, излу" эющий рабочую длину вол н ы Л= 780 н м, разделитель пучка 2, на гипотенузной грани которого нанесено поляризационное покрытие со следующими характеристиками

z 2 = твонм 2 $, 4 = таонм 95 $, плосковыпуклую коллимирующую линзу 3, расположенную перед объективом, объектив 4 с числовой апертурой 0,47, сопряженный с,5U „„1679541 А1 (57) Изобретение относится к технике накопления и обработки оптической информации и позволяет уменьшить габариты оптической системы устройства для воспроизведения информации. Достигается это путем введения второй четвертьволновой пластины 9 с зеркальным покрытием на ее наружной поверхности, расположенной с противоположной стороны разделителя пучка 2, коллимирующей плосковыпуклой линзы 3, размещенной перед объективом 4, причем разделитель пучка, две четвертьволновые пластины 8, 9 и коллимирующая линза выполнены в виде моноблока, а оптическая ось, расположенная между объективом и разделителем пучка, перпендикулярна оптической оси, расположенной между разделителем пучка и лазером 1, 1 ил..источником излучения диск 5, с нанесенной на него информационной структурой высокой плотности, собирательную линзу 6, трехплощадочный фотоприемник 7, две четвертьволновые пластины 8 и 9, причем на наружной стороне одной из них нанесено зеркальное покрытие, расположенное на торцах разделителя пучка, дифракционную решетку 10.

Источник лазерного излучения 1 ориентируется относительно поляризационного покоытия, нанесенного HB гипотенузную грань разделителя пучка таким образом, что не менее 95;ь излучаемого источником света отражается в сторону диска. После прохождения через четвертьволновую пластину лазерный пучок поляризованного света приобретает круговую поляризацию. Далее он коллимируется плосковыпуклой линзой 3

1679541

Формула изобретения

Устройство для воспроизведения информации с оптического носителя содержащее

Составитель В,Заводова

Редактор Е.Полионова Техред M,Ìîðãåíòàë Корректор M.Màêcèìèøèíåö

Заказ 3217 Тираж 321 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

1 и при помощи объектива 4 фокусируется в виде точки (диаметр ее не превышает 1,5 мкм) на информационной дорожке диска 5, отражается от нее, проходит вторично объектив 4„коллимирующую линзу 3 и четвертьволновую пластину 8, при этом направление поляризации пучка становится перпендикулярно к исходному и пучок проходит разделитель пучка 2 без отражения. Далее луч проходит вторую четвертьволновую пласти - у 9, отражается от зеркального покрытия, нанесенного на ее наружной поверхности, и изменив плоскость поляризации на 90 (направление плоскости поляризации вновь совпадает с начальным), отражается разделителем пучка 2 и через собирательную линзу

6 попадает на трехплощадочный фотоприемник 7. расположенные на оптической оси источник лазерного излучения, дифракционную решетку, разделитель пучка, четвертьволновую пластину и объектив, а также коллимирующую

5 линзу и собирательную линзу с трехплощадочным фотоприемником, причем собирательная линза с трехплощадочным фотоприемником установлены перпендикулярно оптической оси, о т л и ч а ю щ е е с я

10 тем, что, с целью уменьшения габаритов, в него введена вторая четвертьволновая пластина с зеркальным покрытием на ее наружной поверхности и расположена с противоположной стороны разделителя пуч15 ка, а коллимирующая линза — перед объективом причем разделитель пучка, две четвертьволновые пластины и коллимирующая линза выполнены в аиде моноблока, а оптическая ось, расположенная между объ20 ективом и разделителем пучка, перпендикулярна оптической оси, расположенной между разделителем пучка и лазером.
