Способ определения параметров дорожки записи на магнитной ленте
Иллюстрации
Показать всеРеферат
Изобретение относится к накоплению информации и может найти применение для определения параметров дорожки записи на магнитной ленте. Цель изобретения - повышение точности определения параметров дорожки записи на магнитной ленте, В процессе определения параметров дорожки записи по всей ширине магнитной ленты записывают синусоидальный сигнал с отношением сигнал/шум не менее 20 дБ при длине волны записи не более 200 мкм, производят формирование дорожки записи стиранием записанного синусоидального сигнала не менее, чем на 10 дБ, током стирания с частотой более частоты синусоидального сигнала не менее, чем в 10 раз, перемещают измерительную головку поперек магнитной ленты и определяют края магнитной ленты и дорожки записи по положению измерительной головки в моменты спада уровня воспроизведенного синусоидального сигнала на 6 дБ.

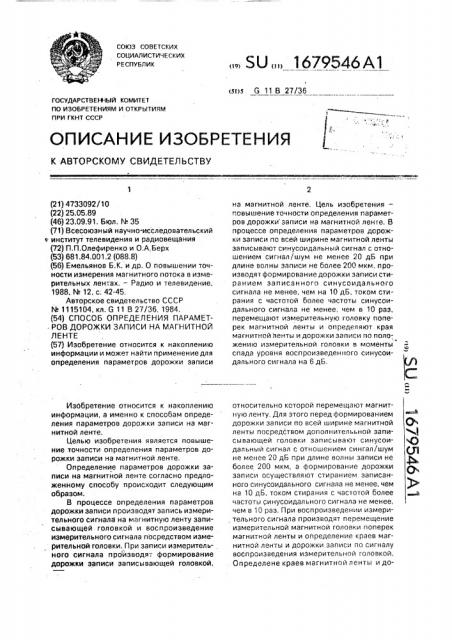

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
6 (21) 4733092/10 (22) 25.05.89 (46) 23.09.91. Бюл. ¹ 35 (71) Всесоюзный научно.исследовательский
< институт телевидения и радиовещания (72) П.П.Олефиренко и О.А,Берх (53) 681.84.001.2 (088,8) (56) Емельянов Б.К, и др. О повышении точности измерения магнитного потока в измерительных лентах. — Радио и телевидение, 1988, № 12, с. 42-45.
Авторское свидетельство СССР № 1115104, кл. G 11 В 27/36, 1984. (54) СПОСОБ ОПРЕДЕЛЕНИЯ ПАРАМЕТ. РОВ ДОРОЖКИ ЗАПИСИ НА МАГНИТНОЙ
ЛЕНТЕ (57) Изобретение относится к накоплению информации и может найти применение для определения параметров дорожки записи
Изобретение относится к накоплению информации, э именно к способам определения параметров дорожки записи на магнитной ленте.
Целью изобретения является повышение точности определения параметров дорожки записи на магнитной ленте.
Определение параметров дорожки записи на магнитной ленте согласно предложенному способу происходит следующим образом.
В процессе определения параметров дорожки записи производят запись измерительного сигнала на магнитную ленту записывающей головкой и воспроизведение измерительного сигнала посредством измерительной головки. При записи измерительного сигнала пройзводят формирование дорожки записи записывающей головкой, „„S U „„16У9546 А1 на магнитной ленте. Цель изобретения— повышение точности определения параметров дорожки записи на магнитной ленте, В процессе определения параметров дорожки записи по всей ширине магнитной ленты записывают синусоидальный сигнал с отношением сигнал/шум не менее 20 дБ при длине волны записи не более 200 мкм, производят формирование дорожки записи стиранием записанного синусоидального сигнала не менее, чем на 10 дБ, током стирания с частотой более частоты синусоидального сигнала не менее, чем в 10 раз, перемещают измерительную головку поперек магнитной ленты и определяют края магнитной ленты и дорожки записи по поло-, жению измерительной головки в моменты спада уровня воспроизведенного синусоидального сигнала на 6 дБ. относительно которой перемещают магнитную ленту. Для этого перед формированием дорожки записи по всей ширине магнитной ленты посредством дополнителььной записывающей головки записывают синусоидальный сигнал с отношением сингал/шум не менее 20 дБ при длине волны записи не более 200 мкм, а формирование дорожки записи осуществляют стиранием записанного синусоидального сигнала не менее, чем на 10 дБ, током стирания с частотой более частоты синусоидального сигнала не менее, чем в 10 раз, При воспроизведении измерительного сигнала производят перемещение измерительной магнитной головки поперек магнитной ленты и определение краев магнитной ленты и дорожки записи по сигналу воспроизведения измерительной головкой.
Определене краев магнитной ленты и до1679546
Составитель Ю.-К.Роэенкрайц
Техред М.Моргентал Корректор М;Кучерявая
Редактор Г.Гербер
Заказ 3218 Тираж 316 Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035. Москва, Ж-35, Раушская наб., 4/5
Производственно-издательский комбинат "Патент", г, Ужгород, ул. arapwa. 101 рожки записи осуществляют по положению измерительной головки в моменты спада уровня воспроизводимого синусоидального сигнала на 6 дБ, При этом ширина рабочего зазора измерительной головки должна быть по крайней мере в 5 раэ меньше ширины дорожки записи, Определение параметров дорожки записи возможно производить посредством аппарата магнитной записи-воспроизведения, имеющего вращающуюся измерительную головку, перемещаемую поперек магнитной ленты. Намагничивание магнитной ленты по всей ширине осуществляется синусоидальным током, имеющим частоту 1 кГц и отношение сигнал/шум 40 дБ, а стирание осуществляется на 16 дБ током стирания, имеющим частоту 10 кГц. При этом длина волны записи синусоидального сигнала равна 200 мкм, а ширина рабочего зазора вращающейся измерительной головки равна 56 мкм, что обеспечивает высокую точность измерения параметров дорожки записи, имеющей ширину более 280 мкм, Предложенный способ предназначен для определения параметров не только бдной дорожки записи, но и целого ряда дорожек записи, расположенных на магнитной ленте.
Формула изобретения
Способ определения параметров дорожки записи на магнитной ленте, включающий формирование дорожки записи
5 записывающей головкой, относительно которой перемещают магнитную ленту. перемещение измерительной головки поперек магнитной ленты и определение краев магнитной ленты и дорожки записи по сигналу .
10 воспроизведения йзмерительной головкой, отличающийся тем, что, с целью повышения точности определения параметров дорожки записи на магнитной ленте, перед формированием дорожки записи по
15 всей ширине магнитной ленты записывают синусоидальный сигнал с отношением сигнал/шум не менее 20 дБ при длине волны записи не более 200 мкм, формирование дорожки записи осуществляют стиранием
20 записанного синусоидального сигнала не менее, чем на 10 дБ, током стирания с частотой более частоты синусоидального сигнала не менее, чем в 10 раз, а определение краев магнитной ленты и дорожки записи
25 производят по положению иэмерительнцй головки в моменты спада уровня воспроизведенного синусоидального сигнала на
6 дБ.
