Устройство для радиального намагничивания кольцевых постоянных магнитов

Устройство для радиального намагничивания кольцевых постоянных магнитов

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и предназначено для намагничивания кольцевых постоянных магнитов с радиальной намагниченностью. Цель настоящего изобретения - повышение качества намагничивания и снижение энергоемкости. Устройство для радиального намагничивания кольцевых постоянных магнитов содержит шихтованный магнитопровод 1, состоящий из верхней 2 и нижней 3 чашек, выполненный из пластин 4, две кольцевые шины 5 и 6, две пары токоподводов 7 и 8 В рабочий объем устройства помещен намагничиваемый постоянный магнит 9. 1 з п ф-лы, 3 ил

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

I (51)5 Н 01 F 13/00

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

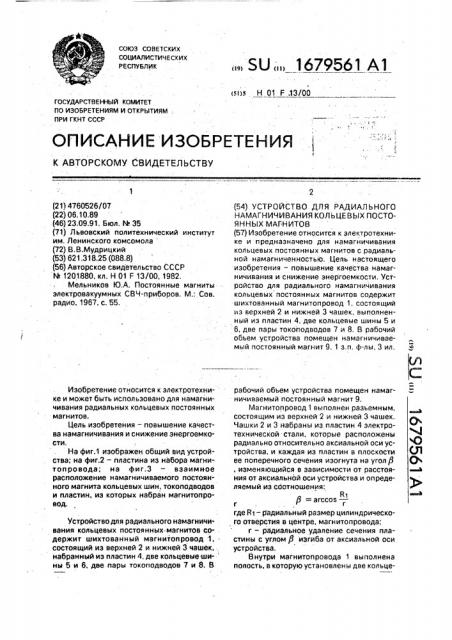

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4760526/07 (22) 06.10.89 (46) 23.09.91. Бюл. М 35 (71) Львовский политехнический институт им. Ленинского комсомола (72) В.В.Мудрицкий (53) 621,318.25 (088.8) (56) Авторское свидетельство СССР

hh 1201880, кл. Н 01 F 13/00, 1982.

Мельников Ю.А. Постоянные магниты электровакуумных СВЧ-приборов. М,; Сов. радио, 1967, с. 55, Изобретение относится к электротехнике и может быть использовано для намагничивания радиальных кольцевых постоянных магнитов.

Цель изобретения — повышение качества намагничивания и снижение энергоемкости.

На фигЛ изображен. общий вид устройства; на фиг.2 — пластина из набора магнитопровода; на фиг,3 — взаимное расположение намагничиваемого постоянного магнита кольцевых шин, токоподводов и пластин, иэ которых набран магнитопровод.

Устройство для радиального намагничивания кольцевых постоянных магнитов содержит шихтованный магнитопровод 1, состоящий из верхней 2 и нижней 3 чашек, набранный из пластин 4, две кольцевые шины 5 и 6, две пары токоподводов 7 и 8. В

„„SU;„, 1679561 А1 (54) УСТРОЙСТВО ДЛЯ РАДИАЛЬНОГО

НАМАГНИЧИВАНИЯ КОЛЬЦЕВЫХ ПОСТОЯННЫХ МАГНИТОВ (57) Изобретение относится к электротехнике и предназначено для намагничивания кольцевых постоянных магнитов с радиальной намагниченностью, Цель настоящего изобретения — повышение качества намагничивания и снижение энергоемкости. Yci.ройство для радиального намагничивания кольцевых постоянных магнитов содержит шихтованный магнитопровод 1, состоящий из верхней 2 и нижней 3 чашек, выполненный из пластин 4, две кольцевые шины 5 и 6, две пары токоподводов 7 и 8. В рабочий объем устройства помещен намагничиваемый постоянный магнит 9. 1 з,п. ф-лы, 3 ил, рабочий объем устройства помещен намагничиваемый постоянный магнит 9.

Магнитопровод1 выполнен разъемным, состоящим иэ верхней 2 и нижней 3 чашек.

Чашки 2 и 3 набраны из. пластин 4 электротехнической стали, которые расположены радиально относительно аксиальной оси устройства, и каждая из пластин в плоскости ее поперечного сечения изогнута на угол Р, изменяющийся в зависимости от расстояния от аксиальной оси устройства и определяемый из сботношения:

R1

Г

P = arccos—

r где R1 — радиальный размер цилиндрического отверстия в центре, магнитопровода;

r — радиальное удаление сечения пластины с углом jt изгиба от аксиальной оси устройства.

Внутри магнитопровода 1 выполнена полость, в которую установлены две кольце1679561

3 вые шины-5 и 6, каждая из которых имеет радиальную рассечку. По обе стороны рассечек к шинам 5 и 6 присоединены токоподводы 7 и 8. Пространство между кольцевыми шинами 5 и 6, а также между 5 внутренними цилиндрическими поверхностями полости магнитопровода 1 является рабочим объемом устройства, в который в процессе намагничивания помещен намагничиваемый постоянный магнит 9. Магнито- 10 провод 1 рассоединяют, в его полость помещают намагничиваемый постоянный магнит 9, затем магнитопровод соединяют и по шинам 5 и 6 в разных направлениях относительно тела магнита 9 пропускают 15 импульс намагничивающего тока;

Применение настоящего технического решения позволяет существенно повысить качество намагничивания кольцевых постоянных магнитов со сплошными цилиндриче- 20 скими полюсными поверхностями и снизить с энергоемкость процесса намагничивания.

Формула изобретения

1. Устройство для радиального намагни- 25 чивания кольцевых постоянных магНитов, содержащее цилиндрический разъемный магнитопровод, имеющий внутри полость в форме кольца, в которой у днища каждой части магнитопровода установлены две кольцевые шйны. соединенные с токоподводами, о т л и ч а ю щ е е с я тем, что, с целью повышения качества намагничивания и снижения энергоемкости, магнитопровод выполнен шихтованным из пластин, каждая из которых установлена радиально относительно аксиальной оси устройства и выполнена изогнутой с изменяемым углом изгиба

Р относительно аксиальной оси устройства, зависящим от его радиального удаления от аксиальной оси устройства.

2. Устройство по п.1, о т л и ч а ю щ е ес я тем, что угол изгиба пластин в каждой плоскости их сечения, параллельной аксиальной оси устройства, определяется согласно выражению

P = arccos—

R1

Г где R< — радиальный размер отверстия в центре магнитопровода;

r — радиальное удаление сечения пластины с углом изгиба от аксиальной оси устройства.
