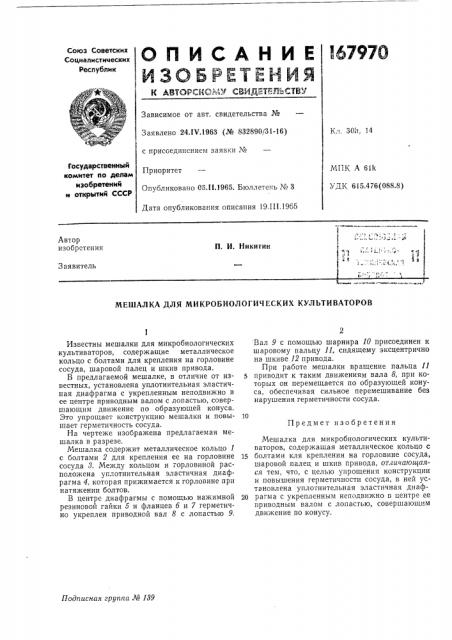

Союз Советских

Социалистических

Республик

К A87QPCHQVÓ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 24.ГЧ.1963 (№ 832890/31-16) Кл. 301, <4 с присоединением заявки №

Государственный комитет ло делам изобретений и открытий СССР

Приоритет

Опубликовано 05Л1.1965. Бюллетень № 3

УДК 615.476(088.8) Дата опубликования описания 19.III.1965

Автор изобретения

П. И. Никитин

Заявитель

МЕШАЛКА ДЛЯ МИКРОБИОЛОГИЧЕСКИХ КУЛЪТИВАТОРОВ

Предмет изобретения

Подписная группа № 189

Известны мешалки для микробиологических культиваторов, содержащие металлическое кольцо с болтами для крепления на горловине сосуда, шаровой палец и шкив привода.

В предлагаемой мешалке, в отличие от известных, установлена уплотнительная эластичная диафрагма с укрепленным неподвижно в ее центре приводным валом с лопастью, совершаю|цим движение по образующей конуса.

Это упрощает конструкцию мешалки и повышает герметичность сосуда.

На чертеже изображена предлагаемая мешалка в разрезе.

Мешалка содержит металлическое кольцо 1 с болтами 2 для крепления ее на горловине сосуда 8. Между кольцом и горловиной расположена уплотнительная эластичная диафрагма 4, которая прижимается к горловине при натяжении болтов.

В центре диафрагмы с помощью нажимной резиновой гайки 5 и фланцев 6 и 7 герметично укреплен приводной вал 8 с лопастью 9.

Вал 9 с помощью шарнира 10 присоединен к шаровому пальцу 11, сидящему эксцентрично на шкиве 12 привода.

При работе мешалки вращение пальца 11 приводит к таким движениям вала 8, при которых он перемещается по образующей конуса, обеспечивая сильное перемешивание без нарушения герметичности сосуда.

Мешалка для микробиологических культиваторов, содержащая металлическое кольцо с

15 болтами кля крепления на горловине сосуда, шаровой палец и шкив привода, отличающаяся тем, что, с целью упрощения конструкции и повышения герметичности сосуда, в ней установлена уплотнительная эластичная диаф20 рагма с укрепленным неподвижно в центре ее приводным валом с лопастью, совершающим движение по конусу.
