Устройство для выращивания одноклеточныхводорослей

Устройство для выращивания одноклеточныхводорослей

Иллюстрации

Показать все

Реферат

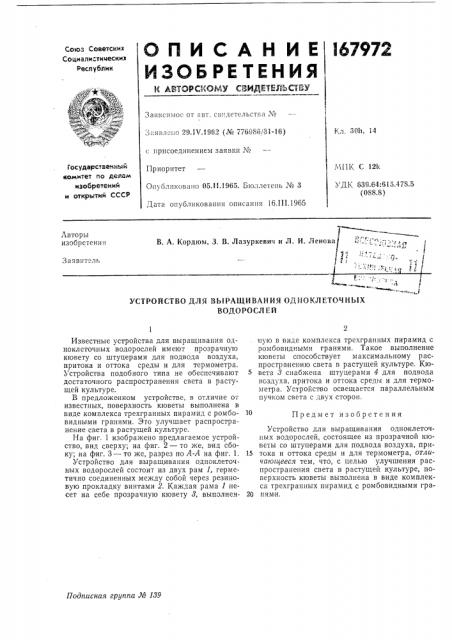

О П И С А Н И Е 167972

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл 302w 14

Заявлено 29.! V.2962 (№ 776986/31-16) с присоединением заявки №

Государственный комитет по делам изобретений и открытий СССР

I Ы1К С 121<

Приоритет

Опубликовано 05.1!.1965. Бюллетень № 3

Дата опубликования описания 16.Ш.1965

УДК 639.64:615.478.5 (088.8) Авторы изобретения — ——

В. А. Кордюм, 3. В. Лазуркевич и Л. И. Ленова

- - - --- п,с,.

) > 1

ll : . r,.

Заявитель

1 --.

--.. l

УСТРОЙСТВО ДЛЯ ВЫРАЩИВАИ24Я ОДНОКЛЕТОЧКЬ! Х

ВОДОРОСЛЕЙ

Предмет изобретения

Подписная группа № 139

Известные устройства для выращивания одноклеточных водорослей имеют прозрачную кювету со штуцерами для подвода воздуха, притока и оттока среды и для термометра.

Устройства подобного типа не обеспечивают достаточного распространения света в растущей культуре.

В предложенном устройстве, в отличие от известных, поверхность кюветы выполнена в виде комплекса трехгранных пирамид с ромбовидными гранями. Это улучшает распространение света в растущей культуре.

На фиг. 1 изображено предлагаемое устройство, вид сверху; на фиг. 2 — то же, вид сбоку; на фиг. 3 — то же, разрез по А-А на фиг. 1.

Устройство для выращивания одноклеточных водорослей состоит из двух рам 1, герметично соединенных между собой через резиновую прокладку винтами 2. Каждая рама 1 несет на себе прозрачную кювету 8, выполненную в виде комплекса трехгранных пирамид с ромбовидными гранями. Такое выполнение кюветы способствует максимальному распростра нению света в растущей культуре, Кювета 8 снабжена штуцерами 4 для подвода воздуха, притока и оттока среды и для термометра. Устройство освещается параллельным пучком света с двух сторон.

Устройство для выращивания одноклеточных водорослей, состоящее из прозрачной кюветы со штуцерами для подвода воздуха, при15 тока и оттока среды и для термометра, отличающееся тем, что, с целью улучшения распространения света в растущей культуре, поверхность кюветы выполнена в виде комплекса трехгранных пирамид с ромбовидными гра20 ням и.

167972

O O O О, О О

<оиг 2

Фыг. 1

Составптел Н. IS. Эскин

Техред Л. К. Ткаченко Корректор Л. Е. Марисич

Редактор А. И. Байнова

Типография, пр. Сапунова, 2

Заказ 380 10 Тираж 975 Формат бум. 60;к,90 /8 Объем 0,13 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комптста по челам изобретений и открытий С(СР

Москва, Центр, пр. Ссрова, д. 4
