Нагревательное устройство с использованием солнечной энергии

Нагревательное устройство с использованием солнечной энергии

Иллюстрации

Показать все

Реферат

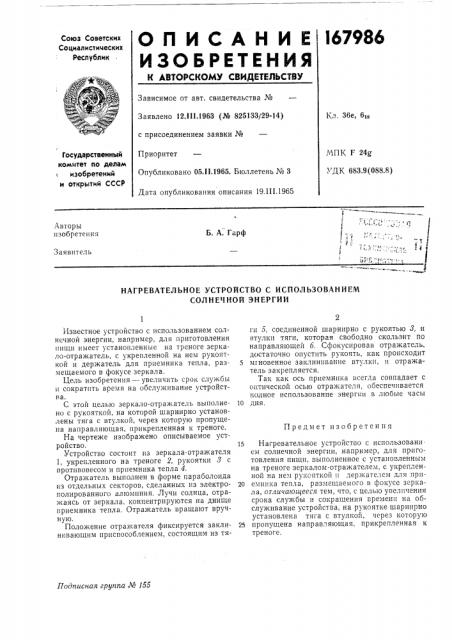

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 12.!11.1963 (№ 825133/29-14) с присоединением заявки №

Приоритет

Опубликовано 05.!!.1965. Бюллетень № 3

Дата опубликования описания 19.III.1965

Кл. Збе, 61в

Государственный комитет ло делам изобретений и открытий СССР

МПК F 24g

УДК 683.9(088.8) ; с;

Авторы изобретения

Б. А. Гарф

Заявитель

НАГРЕВАТЕЛЬНОЕ УСТРОЙСТВО С ИСПОЛЬЗОВАНИЕМ

СОЛНЕЧНОЙ ЭНЕРГИИ

Предмет изобретения

Подписная группа № 1аБ

Известное устройство с использованием солнечной энергии, например, для приготовления нищи имеет установленные на треноге зеркало-отражатель, с укрепленной на нем рукояткой и держатель для приемника тепла, размещаемого в фокусе зеркала, Цель изобретения — увеличить срок службы и сократить время на обслуживание устройства.

С этой целью зеркало-отражатель выполнено с рукояткой, на которой шарнирно установлены тяга с втулкой, через которую пропущена направляющая, прикрепленная к треноге.

На чертеже изооражено описываемое устройство.

Устройство состоит из зеркала-отражателя

1, укрепленного на треноге 2, рукоятки 8 с противовесом и приемника тепла 4.

Отражатель выполнен в форме параболоида из отдельных секторов, сделанных из электрополированного алюминия, Лучи солнца, отражаясь от зеркала, концентрируются на днище приемника тепла. Отражатель вращают вручную.

Положение отражателя фиксируется заклинивающим приспособлением, состоящим из тяги 5, соединенной шарнирно с рукоятью 8, и втулки тяги, которая свободно скользит по направляющей б. Сфокусировав отражатель, достаточно опустить рукоять, как происходит

5 мгновенное заклинпванпе втулки, и отражатель закрепляется.

Так как ось приемника всегда совпадает с оптической осью отражателя, обеспечивается полное использование энергии в любые часы

10 дня.

15 Нагревательное устройство с использовани ем солнечной энерпш, например, для приготовления пищи, выполненное с установленным на треноге зеркалом-отражателем, с укреплен. ной на нем рукояткой и держателем для прп20 емника тепла, размещаемого в фокусе зеркала, отличающееся тем, что, с целью увеличения срока службы и сокращения времени на обслуживание устройства, на рукоятке шарнирно установлена тяга с втулкой, через которую

25 пропущена направляющая, прикрепленная к треноге.

167986

Составитель 8, Г. Храмцова

Техред T. П. Курнлко Корректор Т. С. Дрожжнна

Редактор Э. Шибаева

Типография, пр. Сапунова, д. 2

Заказ 0501/8 Тираж 650 Формат бум. 60;х,90 /з Объем 0,1 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4
